خطوات التشغيل المحددة لمقياس المشبك الرقمي
1. قياس التيار المتردد
① أدر المفتاح إلى وضع ACA1000A.
② حافظ على المفتاح في حالة استرخاء.
③ اضغط على الزناد لفتح الفكين وشد السلك. إذا كان هناك أكثر من سلكين لقط ، فإن القياس غير صالح.
④اقرأ القيمة. إذا كانت القراءة أقل من 200 أمبير ، فقم بتحويل المفتاح إلى ACA200A لتحسين الدقة. إذا لم تتمكن من القراءة مباشرة في مكان مظلم بسبب الظروف البيئية ، فاضغط باستمرار على مفتاح الانتظار واقرأ في مكان مشرق.
2. قياس الجهد AC و DC
① عند قياس جهد التيار المستمر ، أدر المفتاح إلى ACA200A ، عند قياس جهد التيار المتردد ، أدر المفتاح إلى ACV750V.
② حافظ على المفتاح في حالة استرخاء.
③ قم بتوصيل سلك الاختبار الأحمر بالطرف "V /" ، ويؤدي الاختبار الأسود إلى طرف التوصيل "COM".
④ تم توصيل أقلام الاختبار الحمراء والسوداء بالتوازي مع الدائرة قيد الاختبار.
3. قياس المقاومة
① اسحب المفتاح إلى نطاق المقاومة المناسب.
② حافظ على المفتاح في حالة استرخاء.
③ قم بتوصيل سلك الاختبار الأحمر بالطرف "V /" ، ويؤدي الاختبار الأسود إلى طرف التوصيل "COM".
④ أقلام الاختبار الحمراء والسوداء متصلة على التوالي بكلا طرفي المقاومة قيد الاختبار. يجب أن يتم تجفيفه.
4. اختبار التبديل
① أدر المفتاح إلى 200n.
②أقلام الاختبار الحمراء والسوداء متصلة على التوالي بطرف التوصيل "V / Terminal COM".
إذا كانت المقاومة بين أسلاك الاختبار الحمراء والسوداء أقل من (50 ± 25) وتم تشغيل الجرس ، فسيصدر صوت الجرس المدمج.

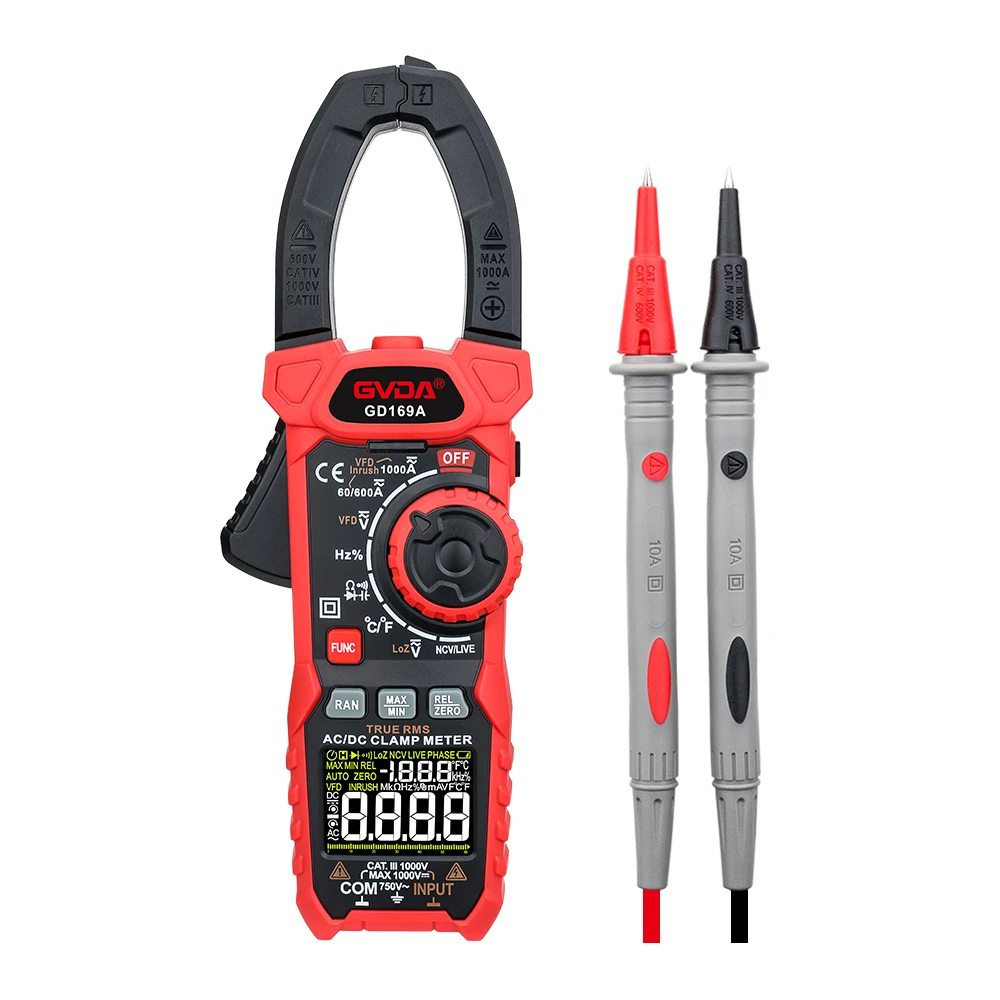

1- رأس المشبك 2- مشبك رأس المشبك 3- مفتاح تعليق 4- مفتاح دوار 5- عرض 6- واجهة ملحق اختبار العزل 7- عام طرف أرضي 8- طرف إدخال مقاومة الجهد 9- حزام يد.
5. قياس المقاومة العالية
① قم بتحويل المفتاح إلى 20MΩ أو 2000MΩ "EXTERNALUNlT".
القيمة المعروضة غير مستقرة وفي حالة حرة.
③ أدخل 3 سدادات من ملحقات الاختبار في 3 مقابس الإدخال بفتحة مقياس التثبيت.
يتم وضع مفتاح مقياس المشبك ومفتاح النطاق لملحقات الاختبار في وضع 2000MΩ.
⑤ يتم توصيل طرف الإدخال لملحق الاختبار بالمقاومة قيد الاختبار ؛
⑥ ضع ملحق الاختبار في وضع "ON" ، واضغط على مفتاح "PUSH" ، وسيضيء مصباح المؤشر ، وستعرض شاشة العرض القيمة المقاسة. إذا كانت القراءة أقل من 19MΩ ، فيجب تحديد نطاق ملحق اختبار مقياس المشبك ليكون 20MΩ لتحسين الدقة.
