الفرق بين اختبار مقاومة الأرض المشبك والمتعدد
يُطلق على مقياس مشبك مقاومة الأرض أيضًا أداة قياس مقاومة الأرض. ميزته هي أنه يمكنه قياس حجم التيار في الخط دون فصل الخط المقاس ، بغض النظر عن شكل مشبك متر مقاومة الأرض ، بشكل عام ، يتم قياس تيار التيار المتردد فقط ، وهناك أيضًا بعض عدادات المشبك المقاومة الأرضية بشكل خاص تستخدم لقياس التيار المستمر. اسمحوا لي أن أقدم الفرق بين اختبار مقاومة الأرض المشبك وجهاز القياس المتعدد:
من أجل ضمان دقة القياس وسلامته ، يجب إجراء الفحوصات التالية على مقياس مشبك مقاومة التأريض قبل الاستخدام.
1. فحص المظهر: يجب ألا يكون هناك عيوب مثل التلف. على وجه الخصوص ، انتبه إلى أنه يجب إغلاق الفكين بإحكام. يجب أن يكون الجزء الأساسي من الحديد خاليًا من الصدأ والأوساخ.
2. إذا كان مقياسًا لمقاومة تأريض المؤشر الميكانيكي ، فيجب أن يشير المؤشر إلى "0" في هذا الوقت. وإلا يجب تعديله إلى بت "0".
3. تقدير حجم التيار المقاس واختيار الترس المناسب. مبدأ اختيار الترس هو: الضبط ليكون أكبر من القيمة المقاسة. وهي في نفس الكتلة مثل تلك القريبة.
افتح الفكين عند القياس. ثبت السلك المراد قياسه في الفكين ، وأغلق الفكين ، وسوف تنحرف يدا العداد. يمكن قراءة القيمة الحالية المقاسة. قبل القراءة ، يجب وضع مقياس مشبك مقاومة الأرض بشكل مسطح قدر الإمكان (مقياس مشبك مقاومة الأرض الميكانيكي). لا يهم مقياس المشبك الأرضي الرقمي.
انتبه عند القياس
1. يجب ارتداء القفازات أثناء الاختبار (قفازات معزولة أو قفازات سلكية نظيفة وجافة). يجب تعيين وصي عند الضرورة.
2. عند تغيير التروس للقياس ، يجب سحب السلك من الفكين أولاً. ثم ثبت في قياس السلك بعد تبديل التروس.
3. جهد السلك قيد الاختبار. لا تتجاوز معدل الجهد لمقياس مشبك مقاومة الأرض.
4. يحظر استخدام مقياس مقاومة التأريض لقياس ضعف العزل والأسلاك.
5. عند القياس ، انتبه للحفاظ على مسافة آمنة من الأجسام المشحونة القريبة. وينبغي الحرص على عدم التسبب في دوائر قصيرة من الطور إلى الطور ودوائر قصيرة من الطور إلى الأرض.
6. بيئة درجة الحرارة العالية ليست مناسبة لقياس تيار الخط. إنه غير مناسب للقياس بالقرب من مجال مغناطيسي قوي. المجال المغناطيسي الخارجي له تأثير كبير على القيمة المقاسة. لا ينبغي قياس مقياس مشبك التأريض بجوار معدات التيار عالية الحمولة مثل قضبان الحافلات والمحركات ذات السعة الكبيرة والمحولات. يجب قياسه في مكان آخر لتقليل خطأ ماس كهربائى الناجم عن المجال المغناطيسي.
7. غير مناسب للقياس في الأماكن الرطبة وطقس العواصف الرعدية ، لأن مقياس مشبك مقاومة التأريض يجب أن يقاس مباشرة باليد ، والمعدات الكهربائية قيد التشغيل. يجب أن تظل فكوك ومقابض جهاز قياس مقاومة الأرض وأيدي أفراد القياس نظيفة وجافة أثناء القياس.
8. مقياس مشبك التأريض لديه خطأ كبير في قياس التيار غير المقدر. يحدد مبدأ العمل لمقياس مقاومة التأريض أنه يجب استخدام مقياس مقاومة التأريض تحت المعدل المحدد. بالإضافة إلى قياس تيار الموجة الجيبية ، فإن قياس التيارات الموجية الأخرى سينتج أخطاء. بشكل عام ، التوافقيات الفردية هي أكثر من الموجات الطيفية. خطأ شكل الموجة كبير. على وجه الخصوص ، يصبح الخطأ التوافقي الثالث أكبر ، ويكون الخطأ أيضًا أكبر عند قياس التيار المعدل نصف الموجة بمقياس تثبيت مقاومة التأريض.
9. بعد الاستخدام ، يجب ضبط الترس على ترس التيار العالي ، وإذا كان هناك غطاء للساعة ، فضعه في غطاء الساعة. يخزن في مكان جاف وخالٍ من الغبار وخالٍ من الغازات المسببة للتآكل وخالٍ من الاهتزازات.
10. لا يمكن قياس تيار الجهد العالي ، ولا يمكن أن يتجاوز جهد الدائرة قيد الاختبار الجهد المقنن لمقياس مشبك مقاومة التأريض. لا يمكن لمقاييس مشبك مقاومة الأرض قياس المعدات الكهربائية ذات الجهد العالي.

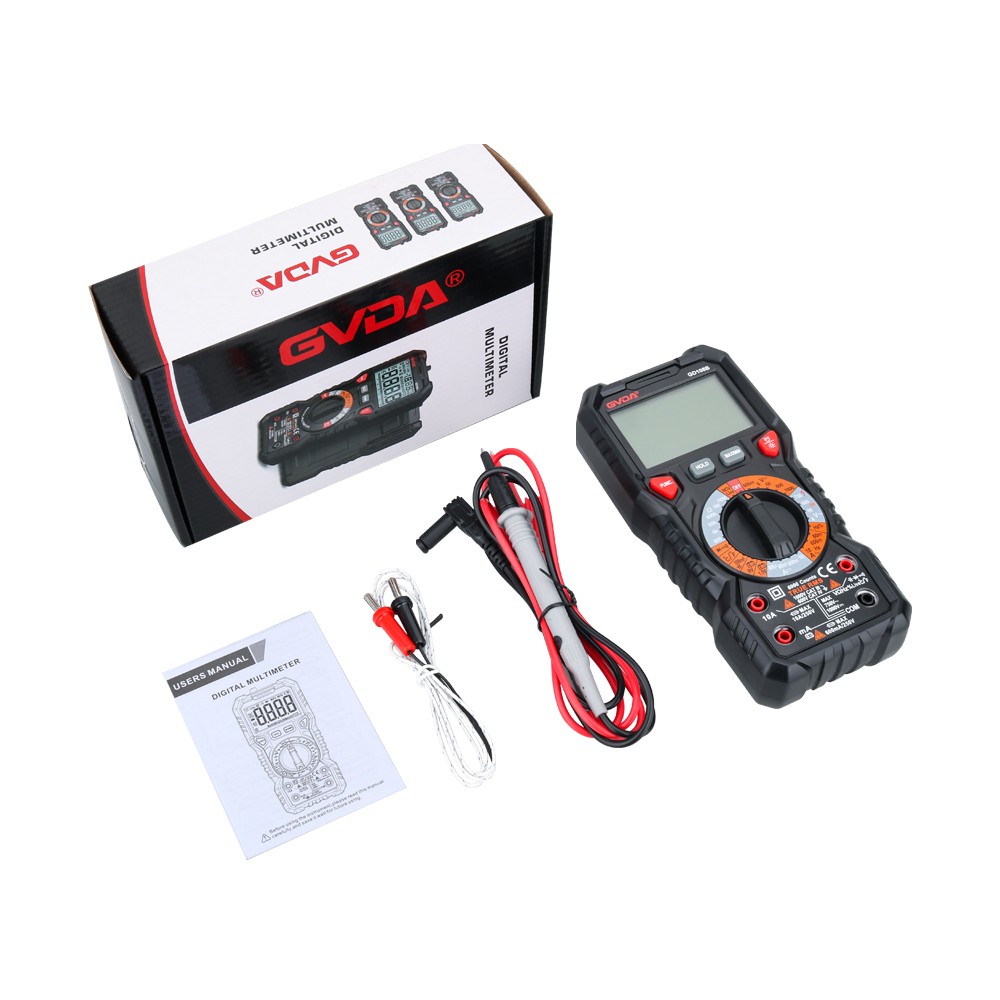

يتميز جهاز القياس المتعدد بمزايا الاستخدام المتعدد الأغراض ، والمدى الواسع ، والاستخدام المريح. إنها أداة شائعة الاستخدام في القياس الكهربائي. يمكن استخدامه لقياس المقاومة ، جهد التيار المتردد والتيار المستمر والتيار المستمر في أعمال الصيانة الكهربائية. يمكن لبعض أجهزة القياس المتعددة أيضًا قياس الترانزستورات. المعلمات الرئيسية وسعة المكثف ، إلخ.
تتضمن المقاييس المتعددة الشائعة مؤشرات متعددة ومقاييس رقمية متعددة. تعد مقاييس المؤشر المتعددة أدوات قياس متعددة الوظائف مع رأس العداد كمكون أساسي ، ويتم قراءة القيمة المقاسة بواسطة مؤشر رأس العداد. يتم عرض القيمة المقاسة للمقياس الرقمي المتعدد مباشرة في شكل أرقام بواسطة شاشة LCD. من السهل قراءتها ، وبعضها يحتوي أيضًا على وظيفة المطالبة الصوتية.
