التحضير والخطوات والتقنيات وإجراءات التشغيل لأجهزة القياس من النوع المشبك

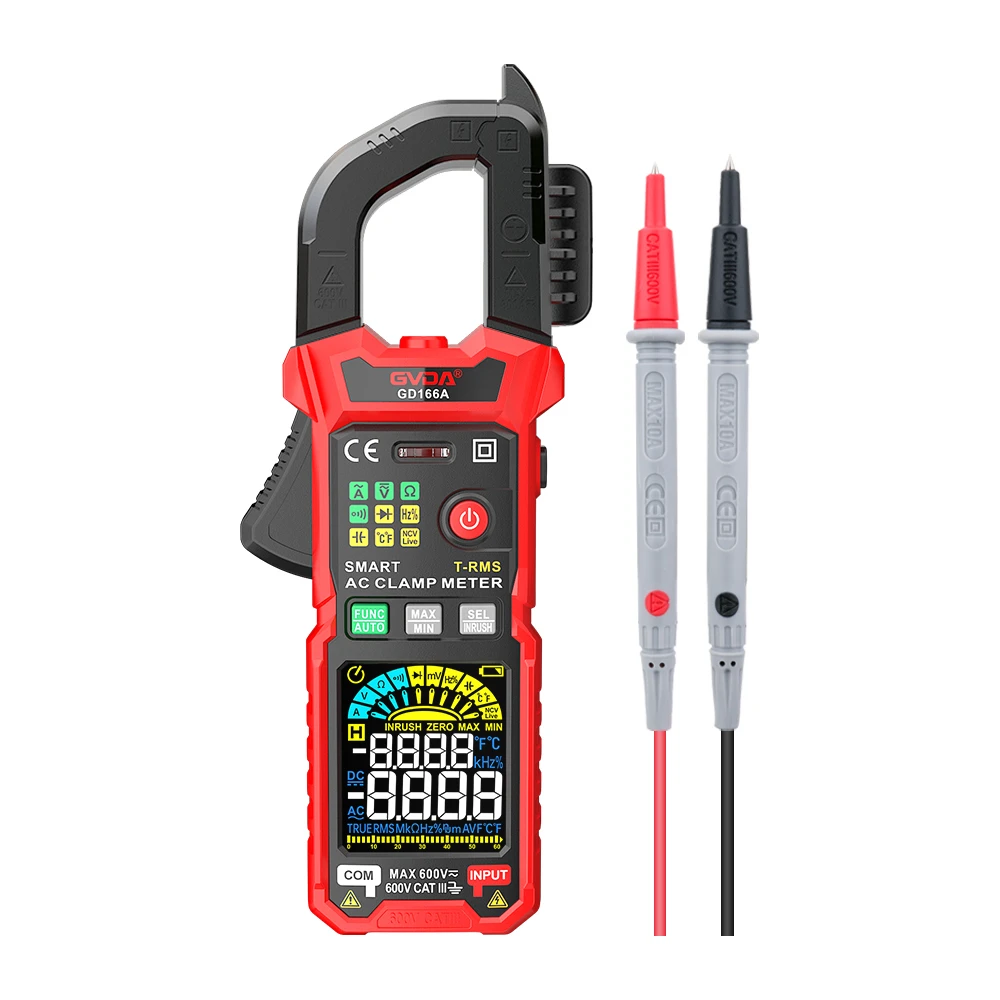

يتكون مقياس التيار الكهربائي من النوع المشبك من مقياس التيار الكهربائي ومقياس التيار الكهربائي، وهو أداة تستخدم لقياس المستوى الحالي لدائرة قيد التشغيل ويمكن قياس التيار المتردد دون انقطاع.
يتكون مقياس التيار الكهربائي من النوع المشبك بشكل أساسي من محول تيار، ومفتاح ربط من النوع المشبك، وأداة تصحيح قوة رد الفعل المغناطيسية الكهربائية.
1. الإعداد المسبق للاختبار:
نلقي نظرة على كماشة. يجب أن تكون فكي الأداة نظيفة. إذا كان هناك حطام أو بقع زيتية، فيجب تنظيفها في الوقت المناسب لضمان إغلاق الدائرة المغناطيسية بشكل صارم ودقة نتائج القياس.
انظر إلى المؤشر. راقب موضع المؤشر، وإذا لم يكن عند الصفر، فقم بإجراء تعديل ميكانيكي للصفر.
2. خطوات القياس:
الخطوة الأولى هي تحديد النطاق
أولاً، قم بتقدير حجم التيار المقاس وضبط مفتاح النقل على موضع القياس المطلوب. إذا كان من المستحيل تقدير حجم التيار المقاس، فاستخدم أولاً نطاقًا أعلى للقياس، ثم اضبطه على النطاق المناسب وفقًا لحالة القياس.
الخطوة 2: الفتح والأسلاك
مفتاح التشغيل هو الإمساك بالمقبض بإحكام، وفتح الفكين، ووضع السلك المقاس. لتقليل الأخطاء، يجب وضع السلك المقاس في وسط الفكين.
الخطوة 3: قراءة الفم المغلق
حرر المقبض، وسيعود الفكان بشكل طبيعي إلى حالة الاتصال الوثيق. بعد استقرار المؤشر، اقرأ رقم العرض. إذا كان هناك ضجيج، فتحقق مما إذا كان الفكين على اتصال وثيق أو قم بالعمل مرة أخرى.
الخطوة 4: فتح دون اتصال
أمسك المقبض بإحكام وافتح الفكين للسماح لمقياس المشبك بالابتعاد عن السلك. بعد اكتمال القياس، أدر مفتاح اختيار النطاق إلى أقصى موضع للنطاق.
3. الاحتياطات:
1) يجب أن يكون جهد الدائرة المختبرة أقل من الجهد المقنن لمقياس التيار الكهربائي.
2) عند قياس تيار خطوط الجهد العالي من الضروري ارتداء القفازات العازلة والأحذية والوقوف على حصيرة عازلة.
3) يجب أن تكون الفكين مغلقة بإحكام ولا يمكن تحويلها إلى نطاق بالكهرباء.
4) ينبغي اختيار النطاق بشكل مناسب. عند اختيار نطاق ما، يجب أولاً تحديد النطاق الكبير، ثم تحديد النطاق الصغير أو تقدير قيمة اللوحة.
5) ضع السلك في وسط الفكين.
6) بعد اكتمال القياس، يجب وضع مفتاح النقل في أقرب نطاق
4. تقنيات القياس:
عند قياس تيارات صغيرة أقل من 5 أمبير، ومن أجل تحسين دقة القياس، إذا سمحت الظروف بذلك، يمكن لف السلك المقاس بضع لفات أخرى ثم وضعه في المشبك للقياس. عند هذه النقطة، يجب أن يكون التيار الفعلي هو قراءة الجهاز مقسومًا على عدد لفات السلك الموضوعة في المشبك.
