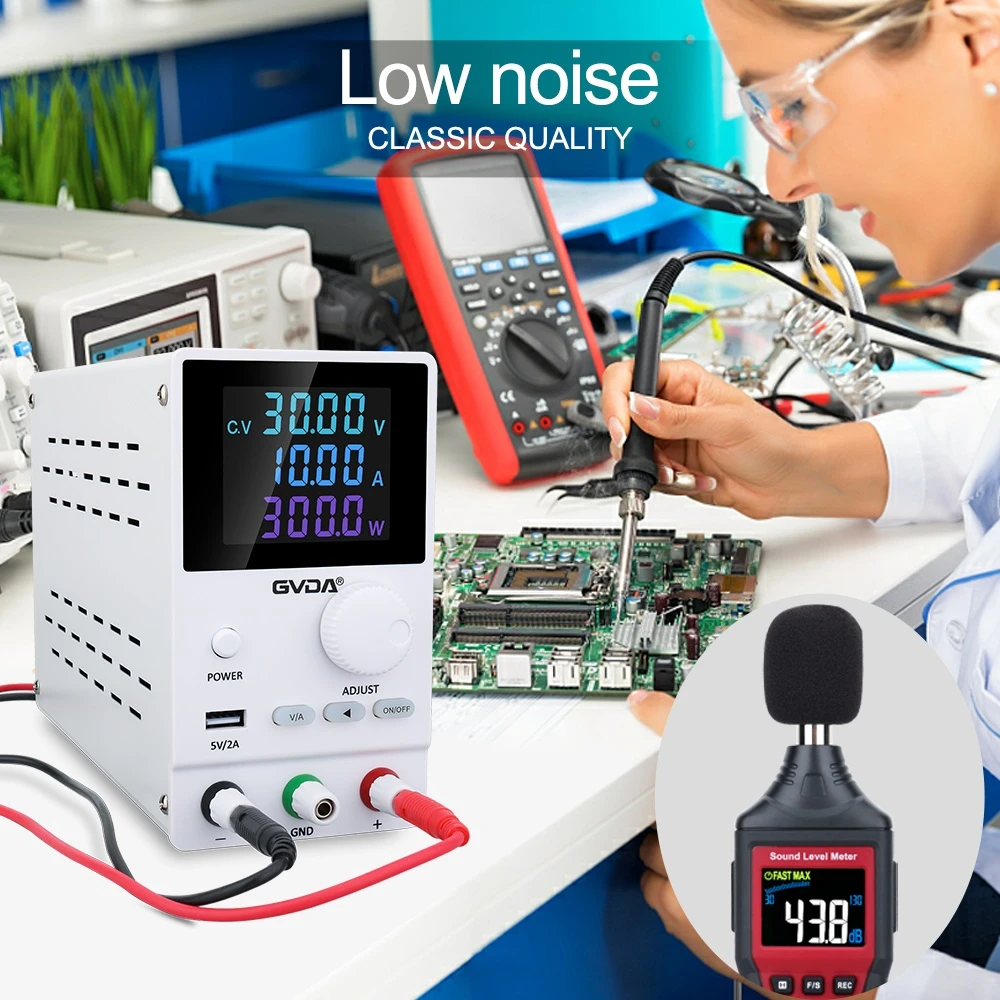

احتياطات لاستخدام مصدر طاقة ثابت قابل للتعديل بالتيار المستمر
(1) عادةً ما يكون جهد الخرج لمصدر الطاقة الثابت هذا قابلاً للضبط بشكل مستمر بين 0 و30 فولت. ومقابض الضبط الخشنة ومقابض الضبط الدقيقة الموجودة في JA3215-OS-A04 هما الزران المتوفران به. اضبطه في البداية بشكل خشن ثم ناعمًا. يجب عليك قياس جهد الخرج وضبطه بدقة قبل توصيل مصدر الطاقة بدائرة الحمل. إذا لم تقم بذلك، فإن تعديل الجهد سوف يحرق دائرة الحمل قريبًا.
(2) يوجد سلكان على طرف خرج مصدر الطاقة المنظم للتيار المستمر: سلك موجب (يظهر بواسطة السلك الأحمر) وسلك سالب (يظهر بواسطة السلك الأسود). ولا يمكن مبادلة هذين الخيوطين. يجب عليك أولاً فهم أطراف إمداد الطاقة الموجبة والسالبة في الدائرة قبل توصيل منافذ إخراج مصدر الطاقة المستقر بالتيار المستمر. سيؤدي عكس الاتصالات إلى احتراق الدائرة.
(3) لا تتصل بالطرفين الموجودين في نهاية خرج مصدر الطاقة المنظم بالتيار المستمر بعد تشغيله. إذا قمت بذلك، فإن محطة الإخراج سوف تقصر الدائرة وسوف يدخل مصدر الطاقة المنظم للتيار المستمر في حالة الحماية. لن يتم إنتاج أي جهد تيار مستمر في هذه اللحظة؛ بعد الضغط على مفتاح إعادة الضبط مرة واحدة، سيعمل مصدر الطاقة بشكل طبيعي.
(4) لسهولة الاستخدام، غالبًا ما يتم توصيل أسلاك الإخراج الإيجابية والسلبية لمصدر الطاقة المنظم بالتيار المستمر بمشبك أحمر وأسود على التوالي. يتم تثبيت المشبك الأسود (السلك الأرضي) بالسلك الأرضي للدائرة، ويتم تثبيت المشبك الأحمر بالسلك الأرضي للدائرة. الطرف الموجب لمصدر الطاقة مناسب جدًا للاستخدام. بالإضافة إلى ذلك، يجب استخدام غلاف عازل على الجزء الخارجي من المشبك لمنع أطراف الخرج الخاصة بمصدر الطاقة المنظم للتيار المستمر من قصر الدائرة بعد اصطدامها ببعضها البعض.
(5) تم تجهيز بعض مصادر الطاقة المستقرة بالتيار المستمر بمقياس التيار المستمر، والذي يمكن أن يشير في نفس الوقت إلى الإخراج الحالي للبطارية المستقرة بالتيار المستمر، وهو مناسب جدًا للصيانة. في حالة عدم وجود مقياس التيار هذا، يمكن توصيل مقياس التيار المستمر على التوالي في دائرة الخرج لمصدر الطاقة المنظم للتيار المستمر.
(6) عند إصلاح دائرة مضخم الطاقة OCL، يجب استخدام مصدر طاقة ثابت للتيار المستمر مع مخرجات طاقة مزدوجة، لأن دائرة مضخم الطاقة هذه تتطلب مصادر طاقة موجبة وسالبة متناظرة، وبعض الدوائر الأخرى تستخدم أيضًا مصادر طاقة موجبة وسالبة متناظرة.
(7) في مصدر طاقة منظم قادر على إخراج مجموعتين من جهود التيار المستمر، تكون مجموعتا الدوائر مستقلتين، ويجب إجراء تعديل جهد الخرج بشكل منفصل.
