يمكن للمقياس المتعدد قياس مقاومة الموصلات فقط ويمكن لطاولة الاهتزاز قياس مقاومة العوازل
موصل / عازل
الموصل: جسم موصل للكهرباء بشكل جيد
العوازل: الأجسام سيئة التوصيل للكهرباء (ملاحظة، ليست الأجسام التي لا توصل الكهرباء)
الموصلات الشائعة في حياتنا هي: النحاس، الحديد، الألومنيوم، الذهب، الفضة، الجرافيت، إلخ.
العوازل الشائعة في حياتنا هي: البلاستيك، المطاط، الزجاج، السيراميك، الماء النقي، الهواء، الزيوت المعدنية الطبيعية المختلفة، وغيرها.
وهنا ينبغي أن نولي اهتماما خاصا إلى أن العازل ضعيف التوصيل للكائن، وليس للأجسام غير الموصلة. بالمعنى الدقيق للكلمة، لا توجد كائنات غير موصلة للكهرباء على الإطلاق. فالبلاستيك، على سبيل المثال، يمكن ثقبه عند درجات حرارة أعلى وبالتالي توصيل الكهرباء. ولذلك تصنف العوازل إلى خمس درجات حسب درجة مقاومتها للحرارة: Y، A، E، B، F، H، C.
وبالمثل، يمكن ثقب العوازل عند الفولتية العالية وبالتالي توصيل الكهرباء. ولذلك، فإن ما إذا كان العازل يوصل الكهرباء يتعلق بجهد معين، فإن الجهد يسمى الجهد المقنن للعازل.
بحكم التعريف، ما إذا كان السلك يحترق أم لا لا علاقة له بالجهد. إذن لماذا عليه أن يضع علامة على الجهد المقنن؟ وذلك لأن السلك الموجود خارج الجلد العازل له نطاق تحمل الجهد. يمكننا ببساطة أن نفهم أنه عندما يتجاوز ضغط الماء نطاق أنبوب الماء، سيتم تدمير الأنبوب، وسوف يتناثر الماء الموجود بداخله. وبالمثل، عندما يكون جهد السلك أكبر من نطاق طبقة العزل، سيتم تدمير عزل السلك، وسوف ينفد التيار، والمعروف باسم "التسرب".
المتعدد وMegohmmeter

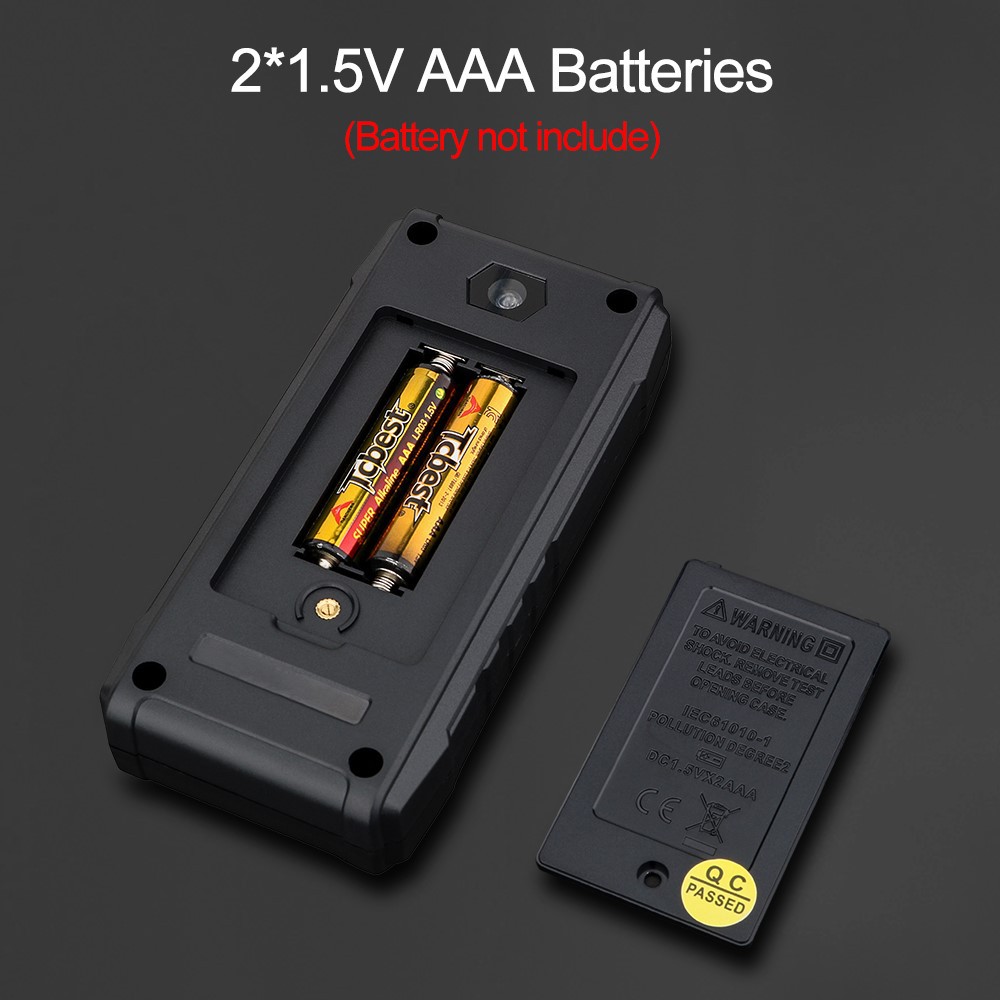

يستخدم المتر المتعدد في الواقع قانون أوم لقياس المقاومة. نعلم جميعًا أنه عند قياس المقاومة، يتم تشغيل المقياس المتعدد بواسطة بطاريات 1.5 فولت و9 فولت. عندما يتم توصيل القلمين بالمقاوم، يبدأ التيار في جهاز القياس من الطرف الموجب للبطارية، ثم يمر عبر رأس جهاز القياس، وهو المقاوم، ثم يعود إلى الطرف السالب للبطارية. بناءً على الحجم الحالي لرأس العداد، يمكنك الحكم على حجم المقاومة، لأن الجهد مؤكد، وحجم التيار يعتمد على حجم المقاومة.
لقياس مقاومة الموصل، هذا أمر جيد تمامًا؛ لكن لقياس العازل، لن ينجح الأمر، لأن توصيل العازل أم لا يعتمد على الجهد ودرجة الحرارة. على سبيل المثال، العازل عند 9 فولت غير موصل، لذا عند قياسه بمقياس متعدد، فإن المقياس بطبيعة الحال لا يحتوي على تيار عبر الرأس، وبالتالي فإن مقاومة العرض لا نهائية. ولكن إذا واصلت تطبيق جهد أعلى، فقد يكون موصلاً للانهيار. لذلك عند قياس ما إذا كان العازل موصلاً أم لا، يتم تحديد الجهد.
يحتوي مقياس الضخامة على مولد تيار مستمر داخلي مُكرنك يدويًا، ويختلف جهد خرج المولد اعتمادًا على مستوى جهد مقياس الضخامة. يمكن لمقاييس الميجوهمتر 250 فولت أن تنبعث جهدًا مستمرًا قريبًا من 250 فولت، ويمكن لمقاييس الميجوهمتر 500 فولت أن تنبعث جهدًا مستمرًا قريبًا من 500 فولت، ويمكن لمقاييس الميجوهمتر 1000 فولت أن تنبعث جهدًا مستمرًا قريبًا من 1000 فولت... إذا كنت تستخدم مقياس الميجوهمتر 500 فولت لقياس مقاومة العزل لسلك معين، يحاكي قياس ما إذا كان السلك يتسرب تحت جهد 500 فولت تيار مستمر.
إذا لم يحدث خط معين في قياسات ميغاهوميتر 500 فولت تحت التسرب، فإن الجهد 300 فولت لن يحدث أكثر تحت التسرب. لذلك عندما نختار مقياس الميجوهميتر للقياس، يجب علينا التأكد من أن مستوى جهد الميجوهميتر أعلى من الجهد الفعلي للخط. بالإضافة إلى ذلك، يتم إصدار مقياس الميجوهمتر بواسطة التيار المستمر، ونحن نستخدم بشكل شائع 220 فولت هو التيار المتردد، ويمكن أن تصل ذروة التيار المتردد 220 فولت إلى 220 * 1. 414=311 V. لذلك، يجب علينا اختيار مقياس الميجوهمتر 500 فولت في قياس عزل خط التيار المتردد 220 فولت.
لا يمكن استخدام المتر المتعدد إلا لقياس حجم مقاومة الموصل، ويجب أن يكون قياس حجم مقاومة العازل أو تمريره أو فشله بمقياس ميغا أومتر. لأن مقياس الضخامة فقط يمكنه التفاعل حقًا مع جهد معين، سواء كان العازل موصلًا أم لا! عندما يكون تلف عازل الجسم خطيرًا بشكل خاص، مثل تلف عزل ملف المحرك بشكل خطير، أو توصيل الأسلاك النحاسية معًا مباشرة، فيمكن أيضًا قياس المتر المتعدد. نظرًا لتدمير العزل تمامًا، تصبح نقطة الاتصال موصلًا.
