تعليمات استخدام عدادات المشبك AC و DC
1. قياس التيار أحادي الطور
1. عند استخدام مقياس التثبيت ، ينبغي إيلاء اهتمام خاص لقضايا السلامة ، ويجب أن ترتدي اليد التي تمسك الساعة القفازات. على الرغم من أن الجهاز يتمتع بأداء عزل عالٍ (مستوى الأمان هو الفئة الثانية) ، من أجل ضمان السلامة ، لا يزال من الضروري عدم قياس تيار الأسلاك غير المعزولة ؛ بالإضافة إلى ذلك ، يجب الانتباه إلى منع المكونات الحية من الاتصال بالأرض أو بين المراحل أثناء عملية القياس. دائرة مقصورة.

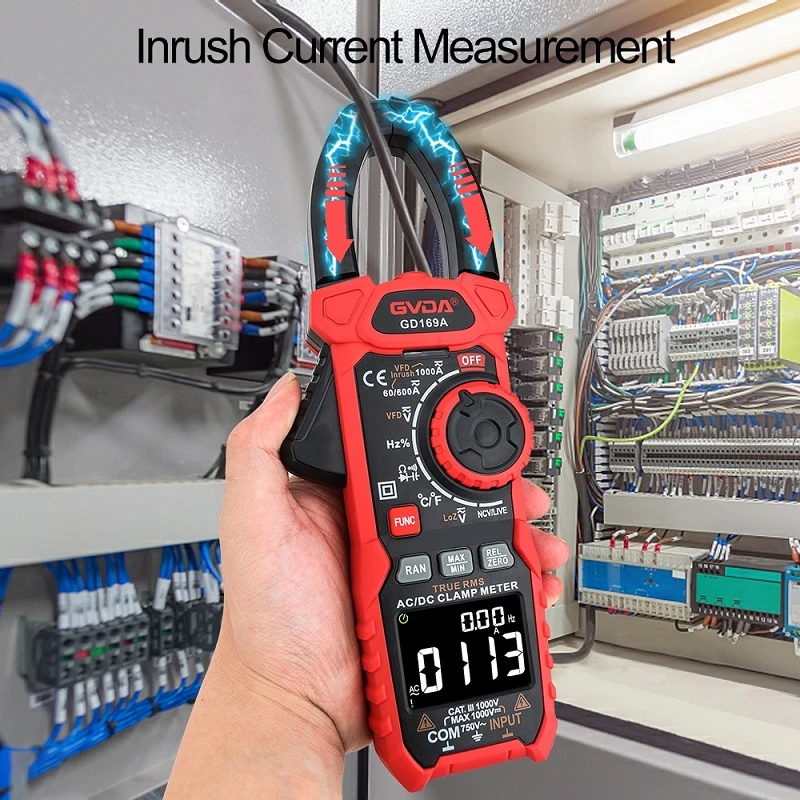

2. عند القياس ، يجب أن يكون السلك في منتصف الفكين قدر الإمكان ، كما هو موضح في الشكل أدناه ، تكون نتائج القياس هذه هي الأكثر دقة نسبيًا.
3. عندما تكون القيمة المراد قياسها صغيرة جدًا ، من أجل تحسين دقة القياس ، يمكن لف السلك الحامل للتيار المراد قياسه عدة مرات على لب الفك ، وسيتم توسيع القيمة المعروضة بواسطة الجهاز إلى مضاعف عدد اللفات. قسّم القيمة المعروضة بواسطة العداد على عدد الدورات للحصول على القيمة الحالية الفعلية. كما هو موضح في المثال أدناه ، عندما يمر سلك الطاقة فقط عبر اللب الحديدي لمقياس المشبك مرة واحدة ، يعرض المقياس قيمة 0. 5A ؛ عدد المرات التي يمر فيها السلك عبر ثقب قلب الحديد هو N =5 مرة ، والقيمة المعروضة هي 2.5A ، أي تيار الخط الفعلي I 1=2. 5A / 5=0. 5 أ.
4. عدادات المشبك العادية لا يمكنها قياس جهد الخرج والتيار لمحرك التيار المتردد ، وخاصة الفولتية ، والتي بالكاد يمكن أن تعرض قيم ثابتة. هذا لأن جهد الخرج لمحرك التيار المتردد يكون على شكل موجة مربعة معدلة (موجة PWM) من آلاف أو حتى عشرات الآلاف من هرتز ، في حين أن مقاييس المشبك العادية يمكنها فقط قياس القيمة الفعالة لموجات جيبية حول تردد الطاقة .
بالإضافة إلى ذلك ، لا تعد أجهزة قياس المشبك مناسبة لقياس التيارات ذات التردد المنخفض جدًا (مثل التيار الدوار للمحرك غير المتزامن لدوار الجرح ، وما إلى ذلك) ، لأنه عندما يكون التردد منخفضًا جدًا ، ستكون القراءة أصغر بكثير من القيمة الفعلية.
