كيفية اختبار جودة الثنائيات المعدلة باستخدام مقياس متعدد تناظري
كيفية اختبار جودة الثنائيات المعدلة باستخدام مقياس متعدد تناظري
تستخدم الثنائيات المعدلة بشكل أساسي في دوائر المعدل لتحويل التيار المتردد إلى تيار مباشر باستخدام الطبيعة أحادية الاتجاه للصمام الثنائي. تتضمن أشكال التصحيح تصحيح نصف الموجة وتصحيح الموجة الكاملة.
يمكن أيضًا أن تفشل الثنائيات المعدلة، والتي يمكن أن تظهر على شكل ماس كهربائى للدايود، أو دائرة مفتوحة، وما إلى ذلك.

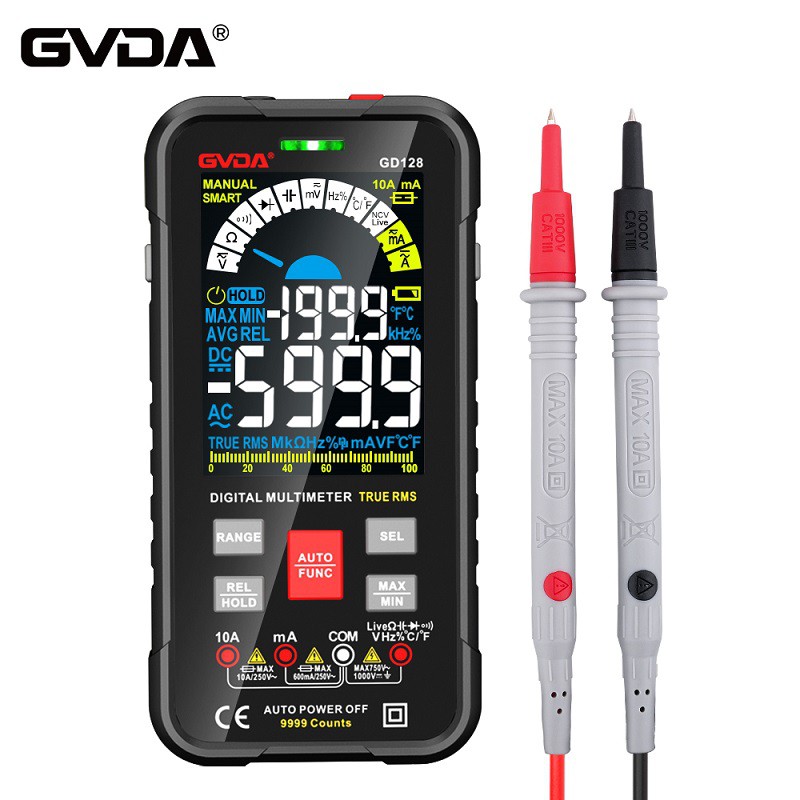

يمكنك استخدام مؤشر متعدد أو مقياس رقمي متعدد للكشف عن جودة الصمام الثنائي. دعونا نتحدث عن استخدام مقياس المؤشر للكشف عن جودة الثنائيات المعدلة والحكم عليها.
يكتشف المؤشر المتعدد جودة الثنائيات المعدل
تقوم الثنائيات بتوصيل الكهرباء في اتجاه واحد. أي أن تطبيق الجهد الأمامي يؤدي إلى تشغيله وتطبيق الجهد العكسي يؤدي إلى إيقاف تشغيله. مقاومتها الأمامية صغيرة ومقاومتها العكسية كبيرة وهو أساس الكشف.
عادةً، بالنسبة لصمام ثنائي مقوم واحد، قم أولاً بضبط المقياس المتعدد على نطاق Rx100 أو Rx1K أوم عند الاختبار. قم بتوصيل طرفي الاختبار بطرفي الدايود وقياس قيمة المقاومة. ثم قم بتبديل خيوط الاختبار وقياس قيمة المقاومة مرة أخرى. وأخيرا، قارن نتائج القياسين.
إذا كانت المقاومة الأولية كبيرة والمقاومة الأولية صغيرة، فهذا يعني أن الصمام الثنائي المعدل طبيعي. عندما تكون المقاومة صغيرة، يتم توصيل سلك الاختبار الأسود بأنود الصمام الثنائي، ويتم توصيل سلك الاختبار الأحمر بكاثود الصمام الثنائي.
إذا كانت المقاومة عالية جدًا في المرتين، فهذا يعني أن الدايود مفتوح.
إذا كانت المقاومة صغيرة جدًا في المرتين، فهذا يعني أن الصمام الثنائي قصير الدائرة.
تجدر الإشارة إلى أن قيمة المقاومة المقاسة ستكون مختلفة إذا تم اختيار تروس مختلفة.
أثناء الصيانة الفعلية، غالبًا ما يتعين لحام الصمام الثنائي خارج الدائرة، وهو أمر مزعج. في الواقع، يمكنك اكتشافه مباشرة عبر الإنترنت دون لحام الصمام الثنائي المعدل. الطريقة بسيطة والتأثير جيد. الآن أشاركه كمرجع.
قم بتشغيل المعدات الكهربائية بشكل طبيعي (AC)، واضبط المتر المتعدد على نطاق جهد التيار المتردد، وحدد نطاقًا محددًا وفقًا لنطاق جهد المقوم، وقم بتوصيل سلك الاختبار الأحمر بالقطب الموجب للصمام الثنائي للمقوم، وسلك الاختبار الأسود إلى القطب السالب وقياس قيمة جهد التيار المتردد. ثم اعكس خيوط الاختبار وقم بقياس قيمة جهد أخرى. باستخدام نفس الطريقة، اضبط نطاق المقياس المتعدد على نطاق جهد التيار المستمر وقياس قيمة جهد التيار المستمر. ثم قارن النتائج.
إذا كانت قيمة جهد التيار المتردد المقاسة لأول مرة حوالي ضعف قيمة جهد التيار المستمر، وكان جهد التيار المتردد المقاس للمرة الثانية صفرًا، فهذا يعني أن الصمام الثنائي المعدل طبيعي.
إذا كانت قيم جهد التيار المتردد التي تم قياسها مرتين لا تختلف كثيرًا، فهذا يعني أن الصمام الثنائي قد تعطل.
إذا كانت قيمة الجهد المقاسة مرتين صفر، فهذا يعني أن الصمام الثنائي قصير الدائرة.
إذا كانت القيمة المقاسة للمرة الثانية لا صفر ولا تساوي قيمة المرة الأولى، فهذا يعني أن أداء الصمام الثنائي قد تدهور.
