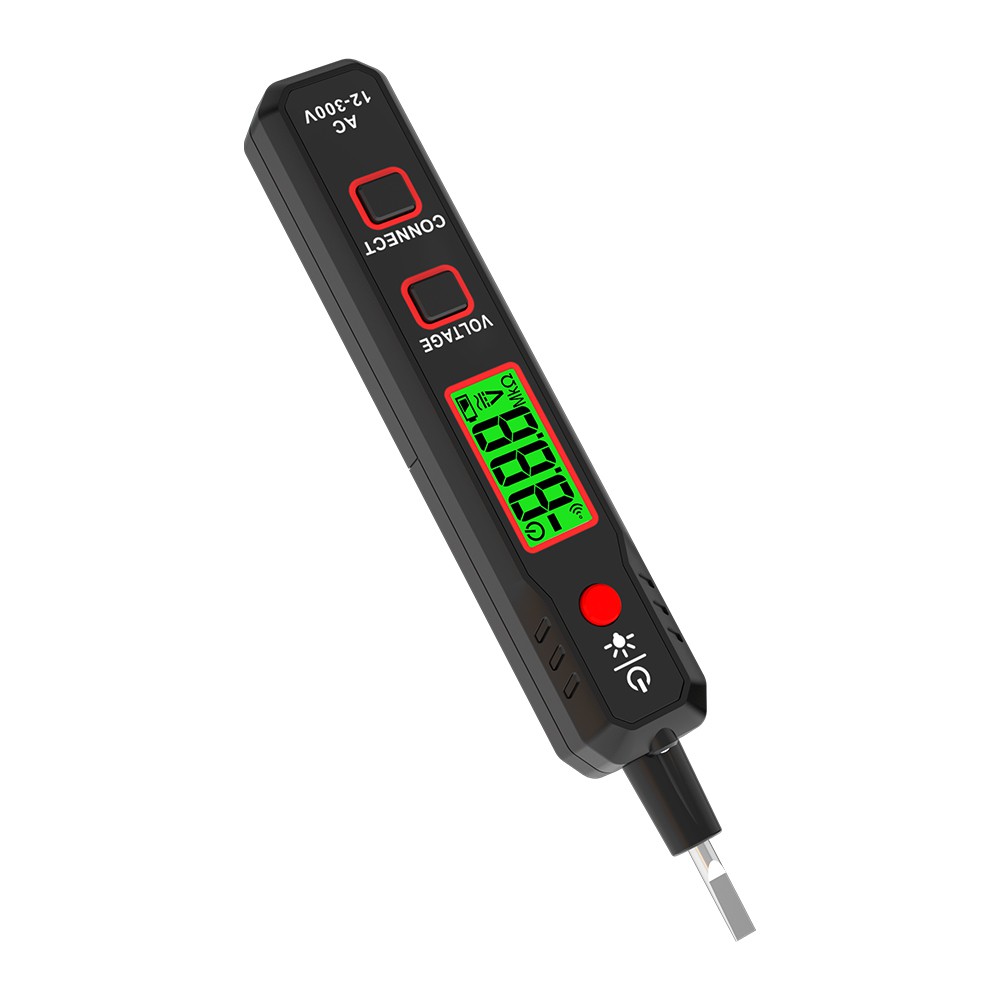

كيف يتم التأكد من خط الأرض وخط الصفر بقلم الاختبار الكهربائي؟
1. قم بتشغيل الطاقة ، استخدم القلم الكهربائي للقياس ، الذي سيضيء هو سلك النار.
2. افصل السلك المحايد ، فقط قم بتوصيل السلك المباشر ، قم بتشغيل الضوء في المنزل ، قم بالقياس بقلم كهربائي ، والآخر الذي سيضيء هو السلك المحايد.
3. الباقي هو السلك الأرضي.
يتم استخدام الأسلاك المحايدة والأرضية مباشرة
لا يمكن اختبار القلم الكهربائي ، فهي غير مشحونة على الأرض ، لذلك لن يضيء قلم الاختبار. يمكن اختبار السلك المباشر بقلم اختبار.
في حالة وجود جهاز حماية التيار المتبقي (قاطع دارة التسرب) ، يمكن تمييز السلك الحي والسلك المحايد تجريبياً ، ويتم توصيل المصباح بين السلك الحي والسلك المحايد ، وتضيء المصباح بشكل طبيعي ، بينما الضوء يتم توصيل المصباح بين السلك الحي والسلك الأرضي ، وسيرحل قاطع دائرة التسرب على الفور.
الكهرباء المنزلية بشكل عام 220 فولت ~ 250 فولت كهرباء أحادية الطور. يمر السلك المباشر عبر الحمل مثل المصابيح الكهربائية والأجهزة الكهربائية الأخرى لتشكيل حلقة عبر السلك المحايد ، بحيث يمكن للأجهزة الكهربائية العمل بشكل طبيعي. يجب أيضًا توصيل بعض الأجهزة الكهربائية ذات الأغلفة المعدنية بسلك تأريض. عندما يتم شحن الغلاف الكهربائي عن طريق الخطأ ، يمكن توجيهه إلى الأرض لضمان سلامة استخدام الكهرباء.
في تخطيط الأسلاك والصيانة اليومية ، من أجل التمييز بين الأسلاك لأغراض مختلفة ، يتم استخدام الأسلاك ذات الألوان المختلفة بشكل عام للتمييز بينها.
تستخدم أسلاك النار عمومًا الأسلاك ذات الألوان الدافئة ، وأكثرها شيوعًا هي الأسلاك الحمراء. إذا تم السعي إلى بناء أكثر معيارًا ، فيمكن للدوائر المختلفة استخدام ألوان مختلفة من الأسلاك الحية لتمييزها. بالإضافة إلى الأسلاك الحمراء ، يمكن أيضًا استخدام الأسلاك الصفراء والأسلاك الخضراء. ومع ذلك ، فإن استخدام خطوط ألوان متعددة للتمييز سيزيد من تكلفة شراء الأسلاك إلى حد معين.
يعتمد خط الصفر عمومًا خط لون رائع ، وأكثرها شيوعًا هو الخط الأزرق ، ويستخدم البعض أيضًا خطًا أسود.
وفقًا للمعيار ، يمكن استخدام الأسلاك ذات اللونين الأصفر والأخضر فقط للسلك الأرضي. نظرًا لأن السلك الأرضي مهم جدًا لسلامة استخدام الكهرباء ، فإن متطلبات الألوان صارمة للغاية ، ولا يمكن استخدام الأسلاك ذات الألوان الأخرى بدلاً من ذلك.
حسب اللون
السلك الأحمر السلك المحايد الأزرق السلك الأرضي ذو اللونين الأصفر والأخضر
إذا كانت الألوان لا يمكن تمييزها
في التطبيق العملي ، يتم منحك ثلاثة أسلاك ، أحدهما سلك حي ، والآخر سلك محايد ، والآخر سلك أرضي ، على افتراض أن ألوان الأسلاك الثلاثة هي نفسها! كيف يمكنك معرفة الفرق؟
1. طريقة التوصيل الصحيحة هي: سلك الطور (L) يكون بشكل عام أحمر أو بني ؛ السلك المحايد (N) أزرق أو أخضر ؛ يجب أن يكون السلك الأرضي الواقي (PE) أصفر وأخضر.
2. هل يمكنك استخدام مقياس التيار الكهربائي من نوع المشبك لقياس السلك المباشر بقلم كهربائي؟ تيار سلك الطور (السلك المباشر) والسلك المحايد هو نفسه ، ولا يوجد تيار على السلك الأرضي عندما يكون طبيعيًا.
3. السلك المحايد لديه تيار يتدفق. يستخدم السلك الأرضي للحماية ، ولا يوجد تيار في التشغيل العادي. فقط عندما يكون هناك ماس كهربائى وتسرب ، يكون هناك تيار. يجب أن تكون مقاومة التأريض صغيرة ، وعادة ما يتم تأريض طرف الجهاز للحماية.
استخدم قلمًا كهربائيًا لقياس السلك المباشر ، ضع مصباح الاختبار (مصباح كهربائي سلكي) على السلك المباشر وأحد السلكين الآخرين ، إذا كان المصباح قيد التشغيل ، فهذا يعني أن السلك صفر. إذا لم يضيء الضوء. الوصف هو الأرض. (تكون طريقة اختبار المصباح فعالة عندما يكون السلك الأرضي غير متصل بالأرض. إذا كان السلك الأرضي متصلاً بالأرض ، فسيكون الضوء مضاءً بغض النظر عن السلك المتصل.)
4. في حالة مصدر الطاقة ، يجب ألا يكون من الصعب العثور على السلك المباشر. تكمن الصعوبة في التمييز بين السلك المحايد والسلك الأرضي. من الناحية النظرية ، يكون الجهد بين السلك الحي والسلك المحايد على الجانب الأيمن من 220 ، والجهد بين السلك الأرضي حوالي 190 فولت. إذا قمت بتوصيل مصباح موفر للطاقة ، فيجب أن تكون قادرًا على رؤية السطوع والظلام. الخط اللامع هو بطبيعة الحال الخط المحايد ، وهو للإشارة فقط.
5. هناك طريقة أخرى بسيطة
نستخدم مصباح اختبار (مصباح كهربائي بسلك) لتوصيل السلك المباشر وأحد السلكين الآخرين. إذا كان المصباح مضاءً ، فهذا يعني أنه السلك 0. إذا كان المصباح قيد التشغيل ، فسوف يقفز مفتاح التسرب. الوصف هو الأرض.
