كيفية تجنب التداخل مع تبديل مصادر الطاقة المنظمة

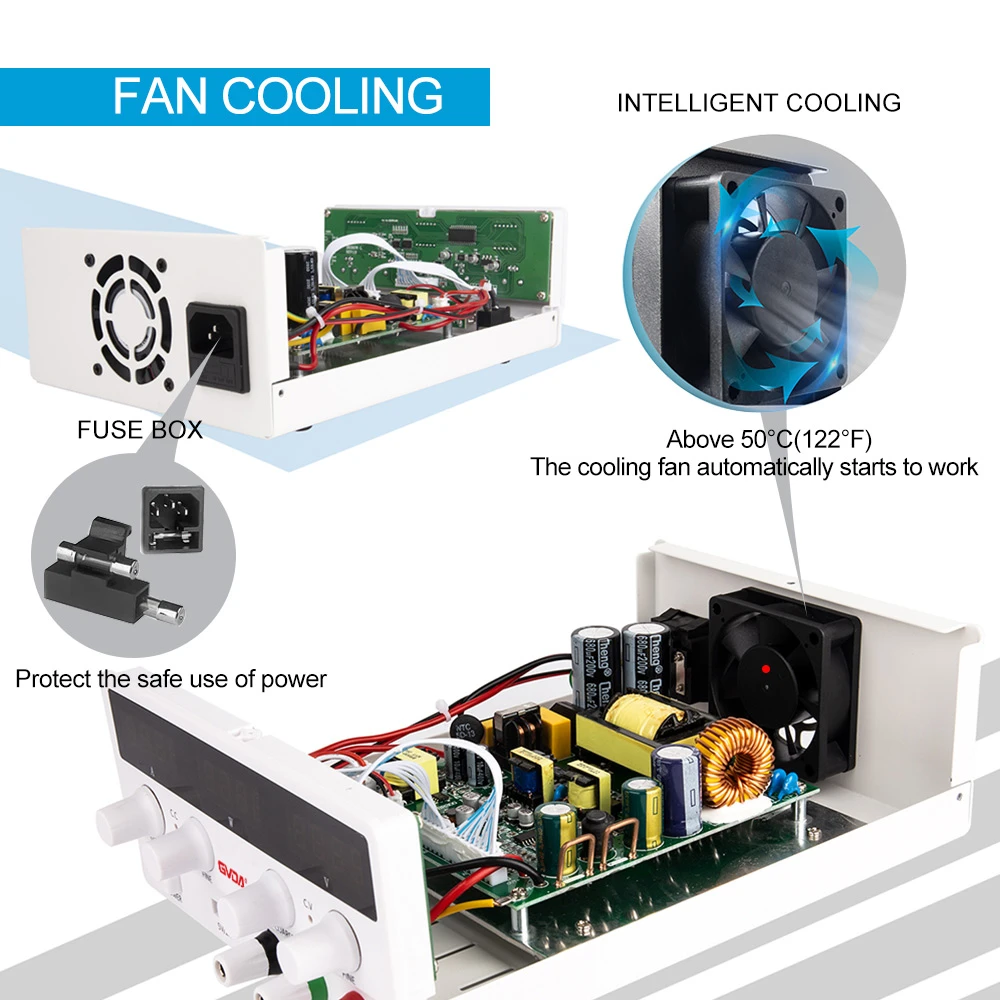

إن تحويل مصدر الطاقة المنظم (مصدر الجهد المستقر) قادر على توفير طاقة تيار متردد أو تيار مستمر مستقرة لتحميل الأجهزة الإلكترونية، بما في ذلك مصدر طاقة ينظم التيار المتردد ومصدر طاقة ينظم التيار المستمر فئتين. عند حدوث تقلبات لحظية في جهد الشبكة أو الحمل، سيكون مصدر الجهد المستقر هو 10-30سرعة استجابة مللي ثانية للتعويض عن سعة الجهد، بحيث يتم تثبيته في حدود ± 2%.
يعد تبديل مصدر الطاقة المنظم نوعًا جديدًا نسبيًا من مصدر الطاقة. إنها تتميز بمزايا الكفاءة العالية، الوزن الخفيف، الجهد التصاعدي والتنحي، وقدرة الإخراج الكبيرة. ولكن نظرًا لأن الدائرة تعمل في حالة التبديل، فهي صاخبة نسبيًا. مع الشكل أدناه، دعونا نتحدث بإيجاز عن مبدأ العمل لمصدر طاقة تبديل باك. كما هو موضح في الشكل، تتكون الدائرة من المفتاح K (الدائرة الفعلية للصمام الثلاثي أو أنبوب التأثير الميداني)، وصمام الاستمرارية D، ومحاثة تخزين الطاقة L، ومكثف المرشح C، وما إلى ذلك. عندما يتم إغلاق المفتاح، سيتم تخزين مصدر الطاقة من خلال المفتاح K، والمحث L إلى مصدر طاقة الحمل، وجزء من الطاقة الكهربائية في المحث L والمكثف C.
تبديل عملية إمداد الطاقة المنظمة، يتم دائمًا تشغيل أو إيقاف تشغيل الترانزستور والصمام الثنائي الحالي (يمكن أيضًا أن يكون ترانزستور تبديل آخر)، KQ وKD ليسا جهازًا مثاليًا، حيث تتطلب انتقالات الحالتين قدرًا معينًا من الوقت، مما ينتج عنه تداخل حاد . في عملية انتقال الحالة، لا يتم تشغيل مفتاح التشغيل بالكامل، ولا يكون مفتاح القطع لحظة قطع، فهناك مسار مباشر من مصدر الطاقة إلى الأرض، مما يؤدي إلى وجود تيار عابر. يرتبط التيار بتيار توصيل الترانزستور Imax وتيار القطع Icmin، والفرق بين تيار ترانزستور التبديل Imax وتيار القطع Icmin، وتبديل KQ وKD في نفس وقت التوصيل، مثل المدة. بسبب تأثير معلمات توزيع الدائرة، تظهر تذبذبات الرنين في شكل الموجة.
يعمل مصدر طاقة منظم التبديل عن طريق إشعاع التداخل في الفضاء. يتناسب مستوى الضوضاء الإشعاعية عكسيا مع المسافة من مصدر الإشعاع. يمكن أن يكون بعيدًا عن الأسلاك بشكل عام بمقدار 5 سم. إذا كان الهيكل لا يسمح بذلك، فيجب حمايته. خط إدخال الطاقة حول المجال الكهرومغناطيسي القوي، من أجل تقليل الاقتران الكهرومغناطيسي بين خط الإدخال وخط الإخراج، يجب أن يكون الاثنان بعيدًا.
