تصنيف وخصائص إمدادات الطاقة استقرار الجهد
مصدر طاقة مستقر للتيار المتردد:
1. اقتران ذاتي قابل للتعديل لإمدادات الطاقة المستقرة
المزايا: هيكل بسيط، تكلفة منخفضة، وتشويه شكل موجة الإخراج المنخفض.
العيوب: من السهل أن يحترق، وبطء سرعة تعديل الجهد.
2. قم بتغيير نوع الصنبور
المزايا: دائرة بسيطة، نطاق تثبيت واسع للجهد، وسعر منخفض.
العيوب: دقة تثبيت الجهد المنخفض وعمر العمل القصير.
3. نوع تعويض الطاقة العالية
المزايا: أداء جيد ضد التداخل، ودقة تنظيم الجهد العالي، والاستجابة السريعة، والدائرة البسيطة.
العيوب: تشويه تيار الإدخال العالي وعامل طاقة منخفض المصدر؛ يحتوي جهد الخرج على تحول طور مقارنة بجهد الإدخال.
4. نوع تعديل المعلمة
المزايا: هيكل بسيط وموثوقية عالية وقدرة قوية على مقاومة التداخل.
العيوب: استهلاك الطاقة العالي، والضوضاء العالية، والضخامة، والتكلفة العالية.
5. هل هي سليمة؟ التحقق من وجود أي دوائر قصيرة في الدائرة.
جهد الخرج مرتفع للغاية: تحقق مما إذا كان أنبوب الضبط معطلاً.
C عدم استقرار جهد الخرج: تحقق مما إذا كان الجهد المرجعي مستقرًا.
تيار الإخراج غير كافي: تحقق مما إذا كان معسكر الضبط يحرق الدائرة المفتوحة وما إذا كان الحمل ثقيلًا جدًا.

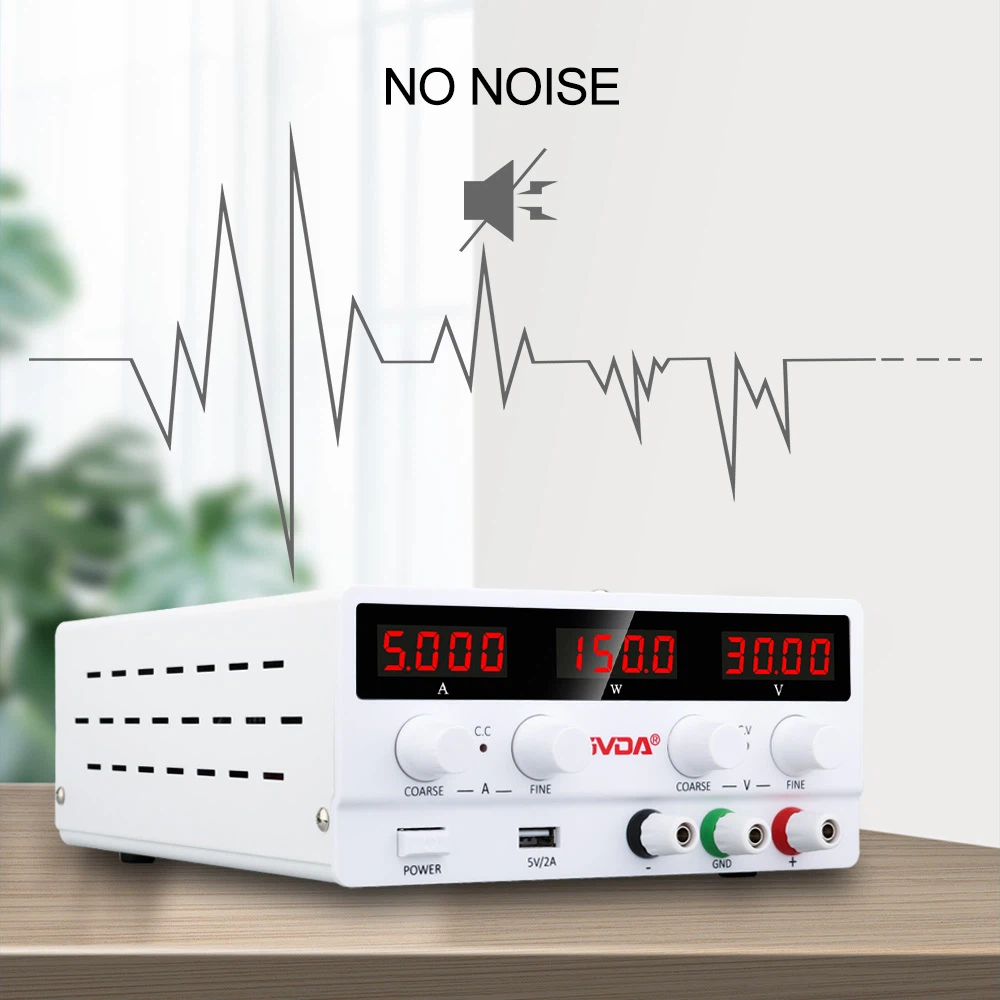

مبدأ العمل لإمدادات الطاقة المستقرة
مبدأ العمل الأساسي الخاص به هو أن مصدر طاقة التيار المتردد بتردد الطاقة يصبح طاقة تيار مستمر مستقرة بعد تنحيه وتصحيحه وتصفيته بواسطة محول. الأجزاء المتبقية في الشكل هي أجزاء التحكم التي تنظم الجهد وتحقق استقرار الجهد. بعد توصيل مصدر الطاقة بالحمل، يتم الحصول على جهد الخرج من خلال دائرة أخذ العينات ومقارنته بالجهد المرجعي. إذا كان جهد الخرج أقل من الجهد المرجعي، يتم تضخيم قيمة الخطأ بواسطة دائرة التضخيم وإرسالها إلى طرف دخل المنظم. يقوم المنظم بضبط جهد الخرج لزيادة حتى يساوي القيمة المرجعية؛ إذا كان جهد الخرج أكبر من الجهد المرجعي، يتم تقليل الخرج بواسطة منظم.
