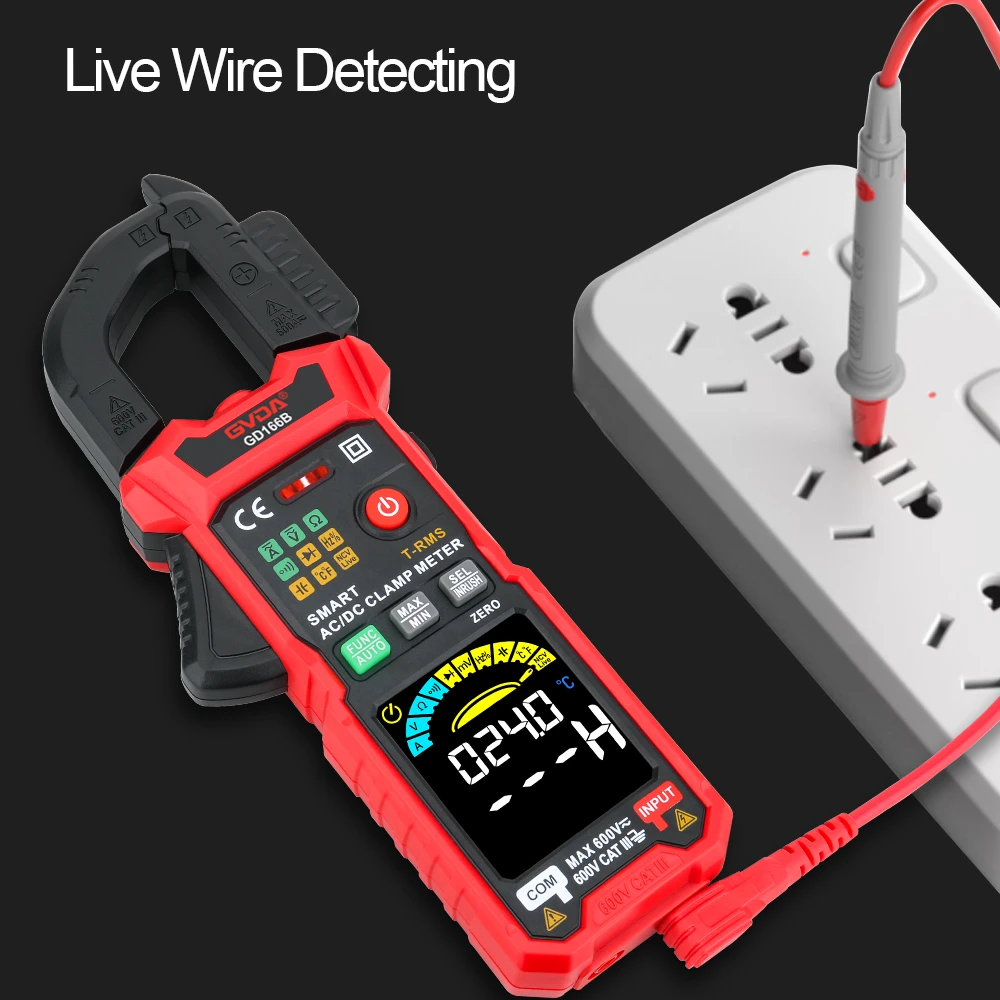

ما هي وظائف المشبك مقياس التيار الكهربائي
يجمع مقياس التيار الكهربائي المشبك بين مقياس التيار الكهربائي ومحول التيار. عندما يتم شد مفتاح الربط ، يمكن فتح القلب الحديدي لمحول التيار ، مما يسمح للسلك الذي يمر من خلاله التيار المقاس. ثم يتحول سلك الدائرة المقاسة إلى الملف الأولي للمحول الحالي ، حيث يتم تحفيز التيار في تيار الملف الثانوي.
عادة ، قبل توصيل مقياس التيار الكهربائي للقياس عند استخدام مقياس التيار العادي لقياس التيار ، يجب إيقاف تشغيل الدائرة وإيقافها. هذا يمثل مشكلة كبيرة ، وأحيانًا تمنعه عملية التشغيل العادية للمحرك. يعد استخدام مقياس التيار الكهربائي ، والذي يمكنه قياس التيار دون إيقاف تشغيل الدائرة ، أكثر عملية حاليًا.
يمكن تغيير مقياس المشبك إلى نطاقات مختلفة عن طريق تغيير ترس المفتاح. لكن لا يُسمح بتشغيل الطاقة عند تبديل التروس. مقياس المشبك ليس عالي الدقة بشكل عام ، عادة من 2.5 إلى 5 درجات. لسهولة الاستخدام ، توجد مفاتيح نطاقات مختلفة في العداد لوظيفة قياس مستويات مختلفة من التيار وقياس الجهد.
تم استخدام عدادات المشبك في الأصل لقياس التيار المتردد. ، ولكن الآن للمقياس المتعدد أيضًا بعض الوظائف ، والتي يمكنها قياس جهد التيار المتردد والتيار المستمر ، والتيار ، والسعة ، والصمام الثنائي ، والثالث ، والمقاومة ، ودرجة الحرارة ، والتردد ، وما إلى ذلك.
يمكن قياس تيار التيار المتردد الناتج من العاكس وتيار التيار المستمر الكهروضوئي باستخدام أجهزة قياس أمبير. من المهم إيلاء اهتمام خاص لما يلي: بعض أجهزة قياس أمبير المشبك لا تحتوي على وظيفة التيار المستمر ، ويجب إغلاق الفكين بإحكام ، ولا يمكن ضبط النطاق أثناء تشغيل الطاقة.
