لماذا نستخدم مقياس المشبك لقياس التيار عند تركيب المحركات؟
الخطوة 1: قياس المرحلة بشكل منفصل. يمكن قياس جهد الطور على الجانب الثانوي لمحول الجهد مباشرة (باستخدام نفس الطريقة المذكورة أعلاه)، ويمكن قياس جهد الطور مباشرة (باستخدام طرف الإدخال لمقياس المشبك). ومع ذلك، يجب إدخال المسبار واختيار النطاق المناسب. يمكن لـ "الشق" الخاص بها قياس تيار التيار المتردد فقط باستخدام مقياس مشبك مخصص. أبقِ المؤشر على اليمين واستخدمه مثل المتر المتعدد العادي، مع الانتقال تدريجيًا من الأعلى إلى الأدنى في حالة الجهد غير المعروف؛
الخطوة 2: قياس الجهد من خلال التوصيل المتوازي للمسابير. يقيس مقياس المشبك الجهد من خلال المقياس المتعدد المصاحب له. لا يمكن لمقياس المشبك أن "يثبت" الجهد بشكل مباشر، لذا اضبط مفتاح التحويل على النطاق المناسب.

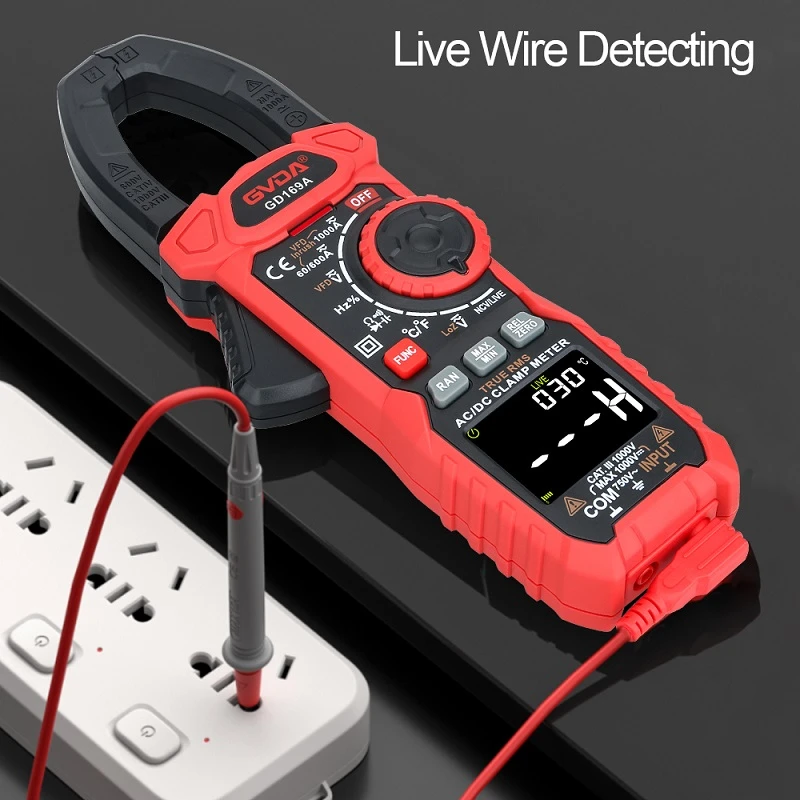

استخدام الجدول المشبك الرقمي
1. التصفير الميكانيكي مطلوب قبل القياس
2. اختر النطاق المناسب، اختر النطاق الكبير أولاً، ثم اختر النطاق الصغير أو التقدير بناءً على قيمة اللوحة
3. عند القياس بأدنى نطاق ولم تكن القراءة واضحة بعد، يمكن لف السلك الذي تم اختباره عدة مرات. يجب أن يعتمد عدد اللفات على عدد اللفات في مركز المشبك، والقراءة =القيمة المشار إليها × النطاق/الانحراف الكامل × اللفات
4. بعد اكتمال القياس، يجب وضع مفتاح التحويل في أقصى نطاق
5. عند القياس، يجب وضع السلك المقاس في وسط المشبك ويجب إغلاق المشبك بإحكام لتقليل الأخطاء.
الاحتياطات اللازمة لقياس المشبك الرقمي
1. يجب أن يكون جهد الدائرة المختبرة أقل من الجهد المقنن لمقياس المشبك
2. عند قياس تيار خطوط الجهد العالي-، من الضروري ارتداء قفازات عازلة وأحذية عازلة والوقوف على منصات عازلة
3. يجب أن تكون الفكين مغلقة بإحكام ولا يمكن شحنها لتغيير نطاق القياس
إن استخدام مقياس التيار الكهربائي لقياس تيار ملف واحد لمحرك كهربائي هو تيار طور، ولكنه يمكن أن يسبب صعوبات في القياس الفعلي، إما عن طريق توصيل أزواج الأسلاك الثلاثة بالخارج؛ التيار الموجود على خط الطاقة هو دائمًا تيار الخط؛ من الصعب وغير العملي حساب قوة محرك معين. يعتبر عامل القدرة عاملاً غير مؤكد ما لم يتم توصيل مقياس عامل القدرة أيضًا. ومع ذلك، تجدر الإشارة إلى أنه بسبب الحمل، يتغير عامل الطاقة باستمرار.
