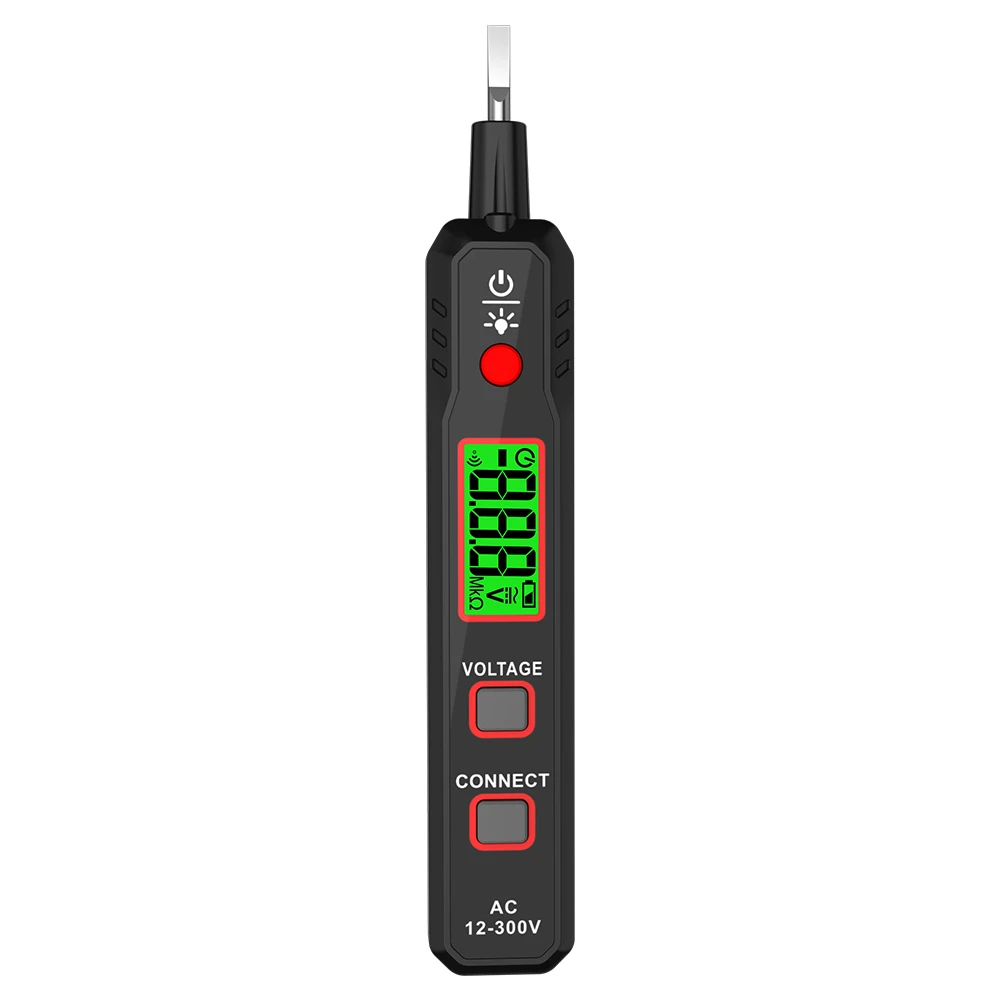

لماذا لا يصدر قلم الاختبار الضوء عند قياس خط الصفر؟
لا يتدفق التيار من خلاله فحسب ، بل إنه يساوي أيضًا التيار في السلك المباشر ، لأن السلك المحايد متصل في سلسلة مع السلك المباشر والجهاز الكهربائي ، والتيار في كل جزء من الدائرة التسلسلية متساوي . إذا كنت لا تصدقني ، اختبرها باستخدام مقياس التيار الكهربائي. أما سبب عدم إمكانية اكتشافه بقلم الاختبار الكهربائي ، فهو بسيط للغاية ، لأن قلم الاختبار الكهربائي يستخدم للتمييز بين السلك الحي والسلك المحايد ، أو للحكم على ما إذا كان الموصل متصل بالسلك الحي ، ولا يمكن الحكم على ما إذا كان هناك تيار. عندما يلامس الجسم المعدني لطرف قلم الاختبار السلك الحي أو الموصل المتصل بالسلك المباشر ، يتم تشكيل دائرة من السلك الحي عبر قلم الاختبار ، جسم الإنسان إلى الأرض ، لأن هناك جهد 220 فولت بين السلك. السلك الحي والأرض ، يوجد تيار ضعيف من السلك الحي عبر قلم الاختبار ويتدفق جسم الإنسان إلى الأرض ، ويصدر أنبوب النيون لقلم الاختبار ضوءًا ، لكنه يختلف عن التيار في الحياة الأسلاك. عندما يلامس الجسم المعدني لطرف القلم لقلم الاختبار خط الصفر ، نظرًا لعدم وجود جهد بين خط الصفر والأرض ، فلن يتدفق أي تيار عبر قلم الاختبار ، ولن ينبعث أنبوب النيون لقلم الاختبار ضوء.
يميز قلم الاختبار الكهربائي بين الأسلاك الحية والصفر للأسلاك الخمسة في صندوق التوصيل
تم لف خيطين من الخيوط بشريط ، أي أن الخيط الأحمر كان مغطى بشريط أخضر ، وكان الخيط الأخضر مغطى بشريط أصفر. قام السباك بعمل علامة عند ربط الأسلاك. يجب أن يمثل هذان السلكان معنى معينًا. بعد ذلك ، أستخدم قلم اختبار وجهاز قياس متعدد لتمييز الأسلاك الحية والصفر.

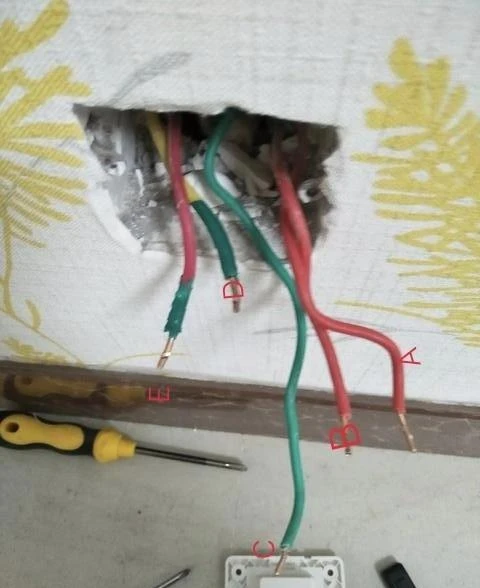

طريقة الكشف عن القلم الكهربائي كما هو مبين في الشكل أدناه. استخدم القلم الكهربائي لاكتشاف 5 أسلاك لمعرفة السلك المباشر (الأحمر هو السلك المباشر بشكل عام). أو غير ذلك) قم بتوصيله ، إذا كانت حماية التسرب تنطلق ، فهذا يعني أن السلك الآخر هو السلك الأرضي ، وإذا لم ينطلق ، فهذا يعني أنه صحيح. إذا كان الخط C وخط DE من نفس خط الأنابيب ، فيجب أن يكون الخط الأرضي ، ثم توصيل سطري AB بالمقبس لمعرفة ما إذا كان قاطع الدائرة ينطلق أم لا. يمكن أن تحل المشكلة
