لماذا يستطيع جهاز قياس المشبك الرقمي قياس الجهد والمقاومة وليس التيار؟
تم تصميم مقياس المشبك الرقمي (مقياس المشبك) بشكل أساسي لقياس تيار التيار المتردد، ويستخدم مبدأ تأثير هول لتحقيق قياس عدم الاتصال للتيار في الأسلاك. ومع ذلك، قد تشتمل بعض أجهزة قياس المشبك الرقمية أيضًا على وظائف لقياس الجهد والمقاومة، والتي يتم تنفيذها بناءً على مبادئ مختلفة عن القياس الحالي. إذا لم يتمكن جهاز القياس الرقمي من قياس التيار ولكن يمكنه قياس الجهد والمقاومة، فقد يكون ذلك للأسباب التالية:

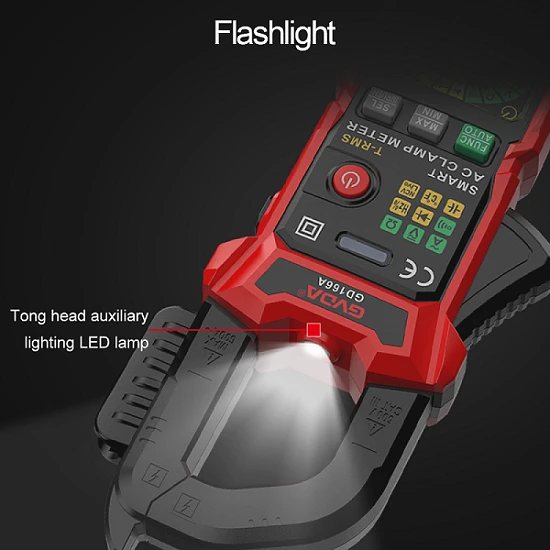

وظيفة تصميم مقياس المشبك
1. وظيفة القياس الحالية: الوظيفة الرئيسية لمقياس المشبك هي قياس تيار التيار المتردد، والذي يتم تحقيقه عادة من خلال مستشعر تأثير هول داخل المشبك.
2. وظائف قياس الجهد والمقاومة: قد تدمج بعض أجهزة القياس الرقمية ذات المشبك وظائف قياس الجهد والمقاومة، والتي يتم تحقيقها عادةً عن طريق لمس نقطة القياس بالمسبار، بشكل مستقل عن المشبك.
تحليل السبب المحتمل
1. تلف مستشعر تأثير القاعة: إذا كان مستشعر تأثير القاعة الخاص بمقياس المشبك تالفًا أو معيبًا، فلن يتمكن من قياس التيار.
2. تلف الفك أو كسره: تعتبر فكي جهاز قياس المشبك من المكونات المهمة لقياس التيار. إذا كانت الفكوك تالفة أو مكسورة أو غير مغلقة بإحكام، فقد لا يكون من الممكن قياس التيار بشكل صحيح.
3. خطأ في الدائرة: قد تؤدي أخطاء الدائرة الداخلية في جهاز قياس المشبك، مثل الدوائر المفتوحة أو الدوائر القصيرة أو تلف المكونات، إلى فشل وظيفة القياس الحالية.
4. مشاكل في شاشة العرض أو نظام القراءة: حتى لو كان جزء القياس الحالي من جهاز قياس المشبك يعمل بشكل صحيح، إذا كانت هناك مشكلة في شاشة العرض أو نظام القراءة، فقد لا يتم عرض القراءة الحالية.
5. مشكلات البرامج أو البرامج الثابتة: في بعض أجهزة القياس الرقمية المتقدمة، قد تؤدي أخطاء البرامج أو البرامج الثابتة أيضًا إلى حدوث وظائف غير طبيعية لقياس التيار.
مبادئ قياس الجهد والمقاومة
1. قياس الجهد: عادة، يتم الاتصال مباشرة بنقطتي اختبار الدائرة بواسطة مسبار، ويتم تحويل إشارة الجهد التناظري إلى إشارة رقمية باستخدام محول تناظري إلى رقمي داخلي (ADC)، ومن ثم قراءة الجهد يتم عرض.
2. قياس المقاومة: من خلال تطبيق تيار ثابت على المقاومة المختبرة وقياس انخفاض الجهد الناتج، يتم حساب قيمة المقاومة حسب قانون أوم.
