عند استخدام مقياس متعدد لقياس المقاومة الأمامية للدايود، لماذا في كل نطاق)

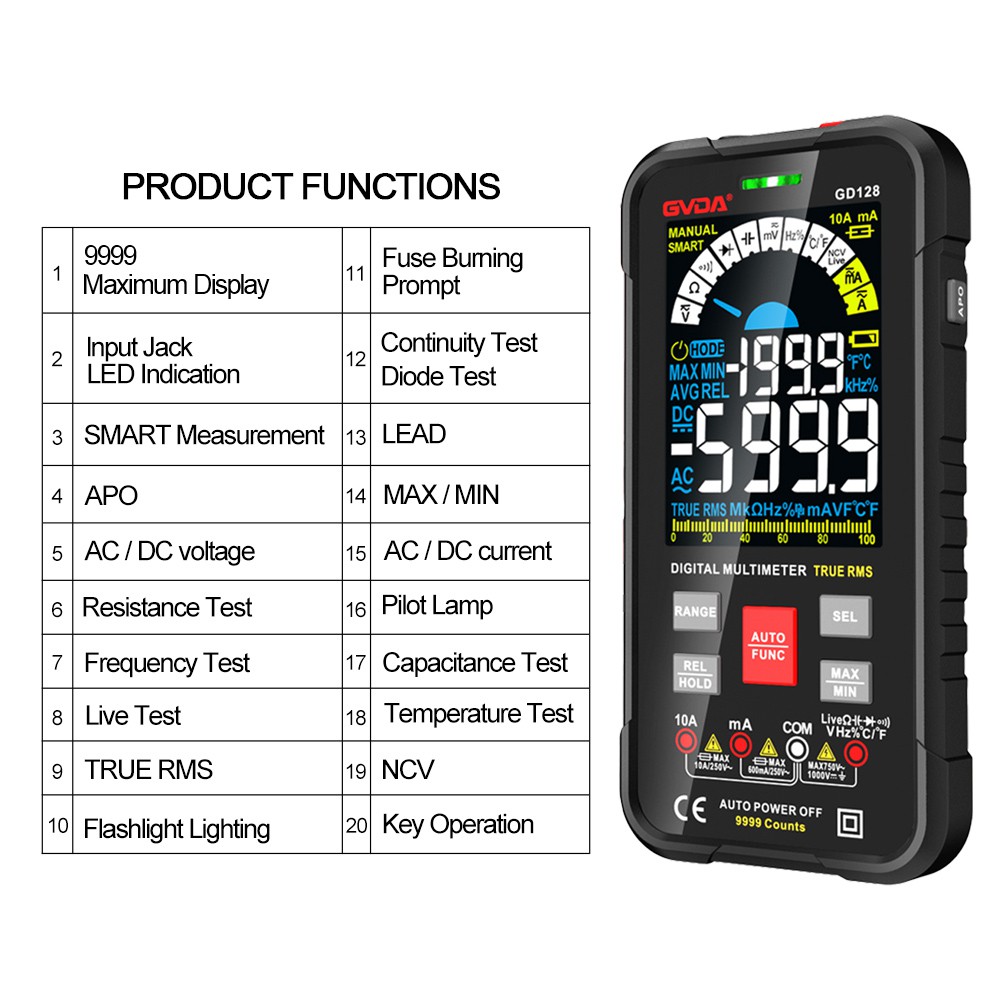

يقوم المتر الرقمي المتعدد بتحويل قيمة المقاومة المقاسة. يستخدم شريحة تحويل A/D لتحويل الإشارة التناظرية إلى إشارة رقمية ثم يعرض قيمة المقاومة. من ناحية أخرى، يُظهر المقياس التناظري المتعدد القيمة من خلال انحراف الرأس المغناطيسي. إذا وجدنا في القياس الفعلي أنه عند استخدام نطاق المقاومة لمقياس متعدد رقمي لاختبار الصمام الثنائي، لا توجد قيمة مقاومة في كلا الاتجاهين الأمامي والخلفي، بينما عند استخدام مقياس متعدد تناظري لاختبار الصمام الثنائي، توجد قيمة مقاومة في الاتجاه الأمامي، هناك الأسباب التالية بشكل أساسي:
قياس الصمام الثنائي على لوحة الدائرة
أولاً، تختلف جهود الخرج لنطاقات المقاومة للمقياس المتعدد التناظري والمقياس المتعدد الرقمي. بشكل عام، الحد الأقصى لجهد الخرج لجهاز القياس المتعدد التناظري هو 9 فولت، في حين أن الحد الأقصى لجهد الخرج لجهاز القياس المتعدد الرقمي هو عادة 3 فولت. وفي الوقت نفسه، لا تختلف جهود الخرج الخاصة بها فحسب، بل عندما نختار نطاقات مختلفة أثناء القياس، تكون جهود الخرج مختلفة أيضًا. تتراوح الفولتية الناتجة للمقاومة لمقياس رقمي متعدد من 1.0 فولت إلى 3.0 فولت. يكون جهد الخرج لنطاق المقاومة لجهاز القياس المتعدد التناظري أعلى بشكل عام من جهد جهاز القياس الرقمي المتعدد. إن جهد الخرج للمقياس المتعدد التناظري أكبر من قيمة انخفاض جهد الصمام الثنائي، لذلك يمكن للصمام الثنائي التوصيل. ومع ذلك، في بعض الأحيان يكون جهد الخرج للمقياس المتعدد الرقمي أقل من قيمة انخفاض جهد الصمام الثنائي، مما يتسبب في عدم توصيل الصمام الثنائي. سيؤدي ذلك إلى قيمة مقاومة لا نهائية في كلا الاتجاهين الأمامي والخلفي عند قياس الصمام الثنائي.
ثانيًا، ستؤدي خصائص انخفاض الجهد المختلفة للثنائيات أيضًا إلى انحرافات في نتائج القياس عندما نستخدم نطاق المقاومة لمقياس متعدد تناظري ومقياس رقمي متعدد لقياس الثنائيات. على سبيل المثال، تتراوح قيم انخفاض الجهد لثنائيات السيليكون وثنائيات الجرمانيوم بشكل عام بين 0.3 فولت و0.6 فولت. لكن بالنسبة لبعض الثنائيات الخاصة، مثل الثنائيات ذات الجهد العالي-، يكون انخفاض جهد التوصيل الأمامي كبيرًا نسبيًا، حيث يصل بشكل عام إلى أكثر من 0.7 فولت. نظرًا لأن جهد نطاق المقاومة لجهاز القياس الرقمي المتعدد الخاص بنا منخفض نسبيًا ولا يمكنه توصيل الصمام الثنائي، فإن قيمة المقاومة المقاسة ستبدو لا نهائية.
