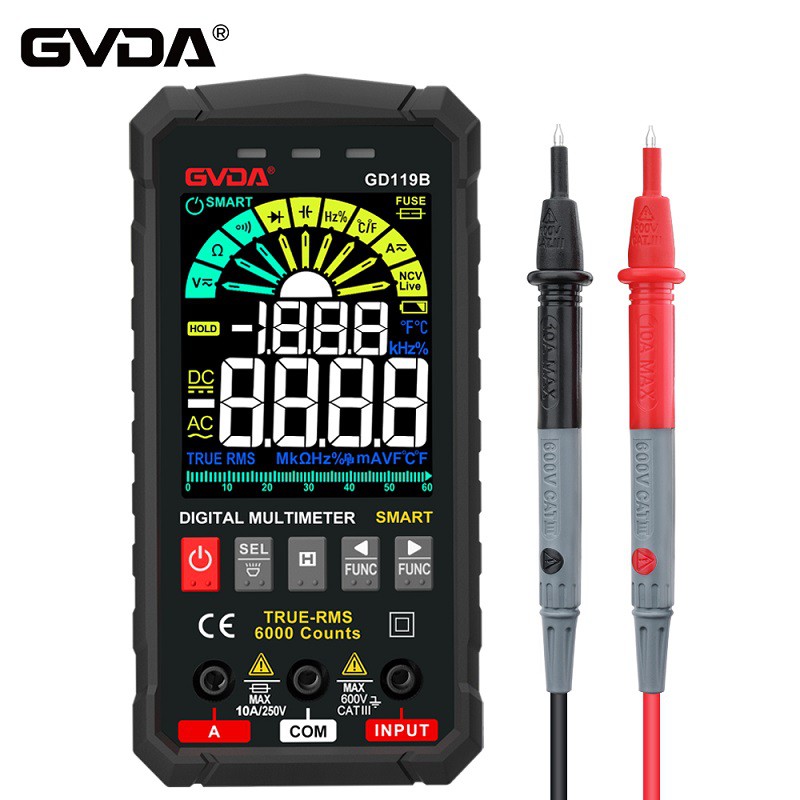

ما فائدة المقياس الرقمي المتعدد المعاوقة المزدوج؟
Ø عادةً ما تحتوي أدوات استكشاف الأخطاء وإصلاحها الأقدم مثل أجهزة القياس التناظرية المتعددة وأجهزة اختبار الملف اللولبي على دوائر إدخال ذات مقاومة منخفضة تبلغ 10 كيلو أوم أو أقل. على الرغم من أنه لا يمكن خداع هذه الأدوات بجهود كاذبة، إلا أنه يجب استخدامها فقط لاختبار دوائر الطاقة أو الدوائر الأخرى حيث لا تؤثر المعاوقة المنخفضة على أداء الدائرة أو تغيره.
Ø أفضل استخدام لوظيفتين باستخدام عدادات قياس المعاوقة المزدوجة، يمكن للفنيين استكشاف أخطاء الدوائر الإلكترونية أو دوائر التحكم الحساسة وإصلاحها بدقة والدوائر التي قد تحتوي على فولتات كاذبة، ويمكنهم تحديد ما إذا كان الجهد موجودًا في الدائرة بشكل أكثر موثوقية. في أجهزة القياس الرقمية المتعددة من سلسلة Fluke 11X، تكون مواضع مفتاح Vac وVdc لجهاز القياس بشكل عام في موضع المعاوقة العالية. استخدم مواضع التبديل هذه لمعظم مهام استكشاف الأخطاء وإصلاحها، خاصة في الأحمال الإلكترونية الحساسة.
ما هو الجهد الكاذب؟ أين تظهر؟
Ø تنشأ الفولتية الزائفة من دوائر نشطة وموصلات غير نشطة تكون على مقربة من بعضها البعض (كما هو الحال في نفس القناة أو مجرى السباق). يمكن أن تؤدي هذه الحالة إلى إنشاء مكثف يقوم بإنشاء اقتران سعوي بين السلك المنشط والسلك المجاور غير المستخدم.
Øعندما يتم وضع أسلاك المقياس المتعدد بين الدائرة المفتوحة والموصل المحايد، يتم تشكيل دائرة كاملة بشكل فعال من خلال إدخال المتر المتعدد. تتحد السعة بين الموصل الساخن المتصل والموصل العائم مع مقاومة الإدخال المتعددة لتشكيل مقسم الجهد. يقوم المقياس المتعدد بعد ذلك بقياس وعرض قيمة الجهد الناتج. تتمتع معظم أجهزة القياس الرقمية المتعددة اليوم بممانعة دخل عالية بما يكفي لإظهار هذا الجهد المزدوج السعوي (مما يعطي انطباعًا خاطئًا بأن الموصل مشحون). ما يقيسه المقياس المتعدد فعليًا هو الجهد المقترن بالموصل المنفصل. لكن في بعض الأحيان، يمكن أن تصل هذه الفولتية إلى 8085% من الجهد "المتصل". إذا لم يتم تحديدها على أنها جهود زائفة، فسيتم إنفاق المزيد من الوقت والجهد والمال في استكشاف مشكلات الدائرة وإصلاحها.
Øالأماكن الأكثر شيوعًا لمواجهة الفولتية الخاطئة هي الصمامات المنفوخة في اللوحات الكهربائية، أو الكابلات أو الأسلاك غير المستخدمة في القنوات الموجودة، أو في الدوائر الفرعية 1 فولت، أو على البطاقات التي تستخدم دوائر التحكم 1 فولت للتحكم في خطوط التجميع أو وظائف الناقل. سلك أرضي أو محايد مفصول في الصندوق. يمكن أن تقترن كمية معينة من الجهد الكاذب من الجانب الحي للمصهر المنفوخ إلى الجانب المفتوح. عند إنشاء منشأة أو بناء وتنفيذ الأسلاك الكهربائية، غالبًا ما يقوم الكهربائيون بربط أسلاك إضافية عبر القنوات لاستخدامها في المستقبل. عادةً ما تُترك هذه الأسلاك غير متصلة حتى الاستخدام، ولكن يمكن أن يحدث اقتران سعوي. بالنسبة لدوائر التحكم، غالبًا ما يكون موقع الدائرة مجاورًا لخطوط التحكم غير المستخدمة، مما يؤدي إلى خلق جهد كهربائي خاطئ.
