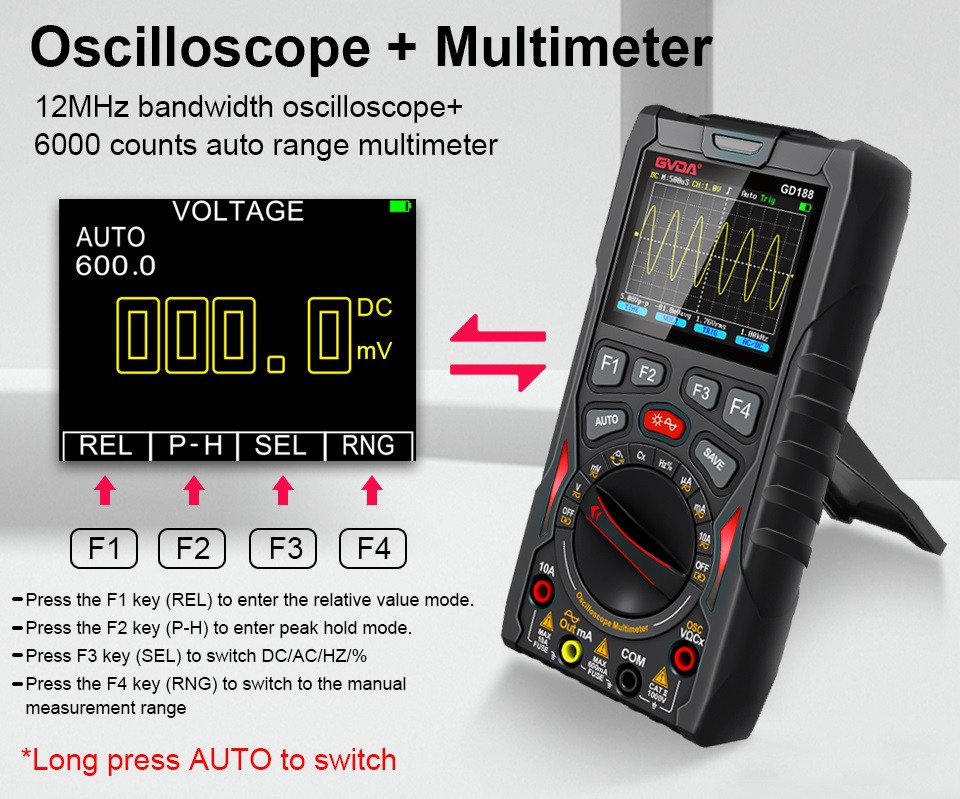

ما هو الحد الأقصى لعرض النطاق الترددي الذبذبات؟
في زر القناة الخاص بالأداة، تضغط على زر CH1، ويجب أن تحتوي القائمة على خيار تحديد النطاق الترددي.
يتم استخدامه بشكل أساسي لتصفية الضوضاء عالية التردد، وتشغيل حد عرض النطاق الترددي، ثم يقتصر عرض نطاق راسم الذبذبات على 20 ميجا هرتز ولم يعد عرض النطاق الترددي الاسمي. يعد هذا أمرًا جيدًا لقياس الإشارات ذات السعة الصغيرة والإشارات ذات التداخل العالي.
يتمتع كل نوع من استجابة تردد الذبذبات بمزايا وعيوب خاصة به. تحتوي راسمات الذبذبات ذات الاستجابة القصوى للترددات المسطحة على توهين أقل للإشارات داخل النطاق من راسمات الذبذبات ذات استجابة تردد غوسية، مما يعني أن الأول يمكنه قياس الإشارات داخل النطاق بشكل أكثر دقة. ومع ذلك، فإن راسمات الذبذبات ذات الاستجابة الترددية الغوسية لديها توهين أقل للإشارات خارج النطاق من راسمات الذبذبات ذات الاستجابة المسطحة القصوى، مما يعني أن راسمات الذبذبات ذات الاستجابة الترددية الغوسية عادةً ما يكون لها أوقات صعود أسرع لنفس مواصفات عرض النطاق الترددي. ومع ذلك، في بعض الأحيان يمكن أن يساعد التوهين الكبير للإشارات خارج النطاق في التخلص من المكونات عالية التردد التي قد تسبب التعرجات وفقًا لمعيار نيكويست (fMAX < fS).
سواء كان لديك راسم ذبذبات باستجابة تردد غوسية، أو استجابة تردد مسطحة قصوى، أو أي شيء بينهما، فإننا نعتبر عرض النطاق الترددي لمرسمة الذبذبات هو أقل تردد تمر به إشارة الإدخال عبر راسم الذبذبات ويتم تخفيفها بمقدار 3 ديسيبل. يمكن قياس عرض النطاق الترددي واستجابة التردد لمرسمة الذبذبات عن طريق المسح باستخدام مولد إشارة موجة جيبية. يمكن تحويل توهين الإشارة عند تردد -3 ديسيبل لمرسمة الذبذبات إلى خطأ في الاتساع يبلغ حوالي -30%. ولذلك، لا نملك ترف إجراء قياسات دقيقة على الإشارات التي تكون مكوناتها الترددية الرئيسية قريبة من عرض نطاق الذبذبات.
يرتبط ارتباطًا وثيقًا بمواصفات النطاق الترددي لمرسمة الذبذبات بمعلمة وقت الصعود. تتمتع راسمات الذبذبات ذات الاستجابة الترددية الغوسية بوقت صعود يبلغ حوالي {{0}}.35/fBW، ويتم قياسها على مقياس يتراوح من 10% إلى 90%، كما تتمتع راسمات الذبذبات ذات الاستجابة القصوى للتردد المسطح بـ مواصفات وقت الصعود التي تكون عمومًا في نطاق 0.4/fBW، والذي يختلف باختلاف انحدار خصائص تردد راسم الذبذبات. ومع ذلك، يجب أن نتذكر أن وقت صعود راسم الذبذبات ليس هو أسرع سرعة حافة يمكن قياسها بدقة بواسطة راسم الذبذبات، ولكنه أسرع سرعة حافة يمكن الحصول عليها بواسطة راسم الذبذبات عندما يكون لإشارة الإدخال وقت صعود لا نهائي نظريًا ( 0 ملاحظة). على الرغم من أنه من المستحيل قياس هذه المعلمة النظرية عمليًا لأن مولد النبض لا يمكنه إخراج نبضة بحافة سريعة لا نهائية، إلا أنه يمكننا قياس وقت صعود راسم الذبذبات عن طريق إدخال نبضة بسرعة حافة تبلغ ثلاثة إلى خمسة أضعاف مواصفات وقت صعود راسم الذبذبات .
عرض النطاق الترددي لراسم الذبذبات مطلوب للتطبيقات الرقمية
تخبرنا التجربة أن عرض النطاق الترددي لمرسمة الذبذبات يجب أن يكون أعلى بخمس مرات على الأقل من أسرع معدل ساعة رقمية للنظام قيد الاختبار. إذا اخترنا راسم الذبذبات الذي يلبي هذا المعيار، فسيكون راسم الذبذبات قادرًا على التقاط التوافقي الخامس للإشارة قيد الاختبار مع الحد الأدنى من توهين الإشارة. التوافقي الخامس للإشارة مهم في تحديد الشكل العام للإشارة الرقمية. ومع ذلك، فإن هذه الصيغة البسيطة لا تأخذ في الاعتبار المكونات الفعلية عالية التردد الموجودة في الحواف السريعة الارتفاع والهبوط إذا كانت هناك حاجة إلى قياسات دقيقة للحواف عالية السرعة. الصيغة: fBW أكبر من أو يساوي 5 x fclk تعتمد الطريقة الأكثر دقة لتحديد عرض النطاق الترددي لمرسمة الذبذبات على أعلى تردد موجود في الإشارة الرقمية، بدلاً من الحد الأقصى لمعدل الساعة. يعتمد أعلى تردد للإشارة الرقمية على أسرع سرعة حافة في التصميم. لذلك، نحتاج أولاً إلى تحديد أوقات الصعود والهبوط لأسرع الإشارات في التصميم. ويمكن عادة الحصول على هذه المعلومات من المواصفات المنشورة للأجهزة المستخدمة في التصميم.
