ما هو الفرق بين مصدر طاقة منظم خطي ومصدر طاقة تحويل
يتغير مصدر الطاقة المنظم الخطي ويتحكم في جهد الخرج والتيار عن طريق تغيير درجة التوصيل للترانزستور. في مزود الطاقة الخطي المنظم ، يكون الترانزستور مكافئًا لمقاوم متغير ، متصل في سلسلة في دائرة إمداد الطاقة. نظرًا لأن المكثف يتدفق بنفس التيار مثل الحمل ، فإنه يبدد الكثير من الطاقة وتسخن ، مما يؤدي إلى كفاءة تحويل الجهد المنخفض. من الخصائص الشائعة لمصادر الطاقة المنظمة الخطية أن أنبوب ضبط جهاز الطاقة الخاص بها يعمل في المنطقة الخطية ، ويتم تثبيت الناتج عن طريق ضبط انخفاض الجهد بين أقطاب الأنبوب. بسبب الفقد الساكن الكبير لأنبوب الضبط ، من الضروري تركيب مبرد كبير لتبديد الحرارة. نظرًا لأن محول مصدر الطاقة الخطي يعمل بتردد الطاقة (50 هرتز) ، فإن الجودة كبيرة نسبيًا.
غالبًا ما تُستخدم مصادر الطاقة الخطية المنظمة في التطبيقات ذات الجهد المنخفض ، مثل LDOs التي تحتاج إلى تلبية فرق جهد معين. يعد معدل ضبط جهد الخرج والتموج جيدًا نسبيًا ، والكفاءة منخفضة نسبيًا ، والمكونات الطرفية المطلوبة صغيرة نسبيًا ، والتكلفة منخفضة. الدائرة بسيطة نسبيًا.

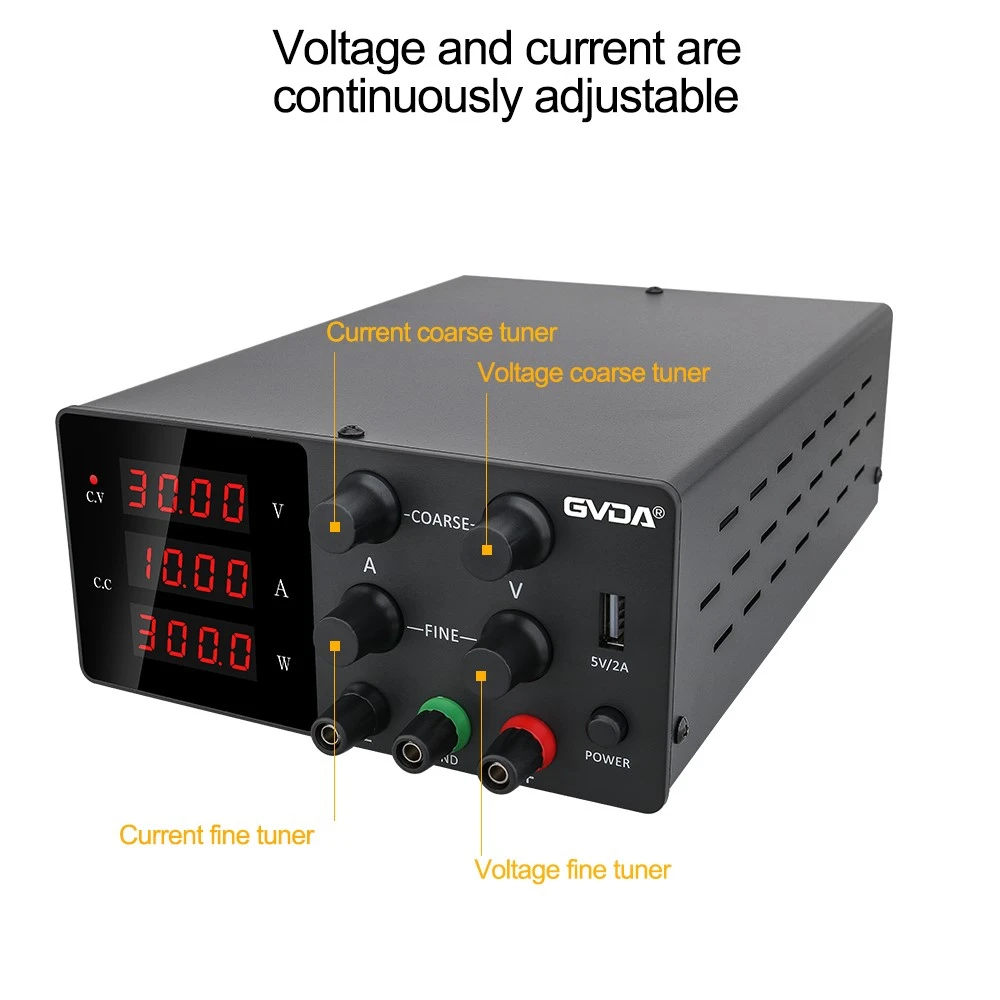

تتمثل مزايا مزود الطاقة المنظم الخطي في الثبات العالي ، والتموج الصغير ، والموثوقية العالية ، ومن السهل إنتاج مصدر طاقة متعدد القنوات قابل للتعديل باستمرار. العيب هو أنه ضخم ومرهق وغير فعال نسبيًا. هناك أنواع عديدة من هذا النوع من إمدادات الطاقة المنظمة ، والتي يمكن تقسيمها إلى مصدر طاقة منظم ، وإمداد طاقة تيار منظم ، وإمداد طاقة منظم وتيار (ثنائي الاستقرار) يدمج الجهد المنظم والتيار المنظم من خصائص الإخراج. من وجهة نظر قيمة الإخراج ، يمكن تقسيمها إلى مصدر طاقة خرج ثابت ، ونوع ضبط مفتاح النطاق ، ونوع مقياس الجهد القابل للتعديل باستمرار. من إشارة الإخراج ، يمكن تقسيمها إلى نوع مؤشر المؤشر ونوع العرض الرقمي.
يعد مصدر طاقة التبديل مناسبًا لنطاق الجهد الكامل ، ولا يتطلب انخفاض الجهد ، ويمكنه استخدام طبولوجيا دوائر مختلفة لتحقيق متطلبات الإخراج المختلفة. معدل الضبط وتموج الإخراج ليسا بجودة مصدر الطاقة الخطي ، كما أن الكفاءة عالية. مطلوب العديد من المكونات الطرفية والتكلفة مرتفعة. الدائرة معقدة نسبيًا. تشمل أنواع الدارات الخاصة بتبديل مصدر طاقة التيار المستمر بشكل أساسي flyback أحادي النهاية والأمام أحادي الطرف والأمام نصف الجسر والدفع والسحب والجسر الكامل. يتمثل الاختلاف الأساسي بينه وبين مصدر الطاقة المنظم الخطي في أن المحول في الدائرة لا يعمل بتردد الطاقة ولكنه يعمل عند عشرات الكيلوهرتز إلى عدة ميغا هرتز. لا يعمل أنبوب الطاقة في المنطقة الخطية ، ولكن في منطقة التشبع والقطع ، أي أنه يعمل في حالة التبديل ؛ تم تسمية مصدر طاقة التبديل DC بهذا الاسم.
