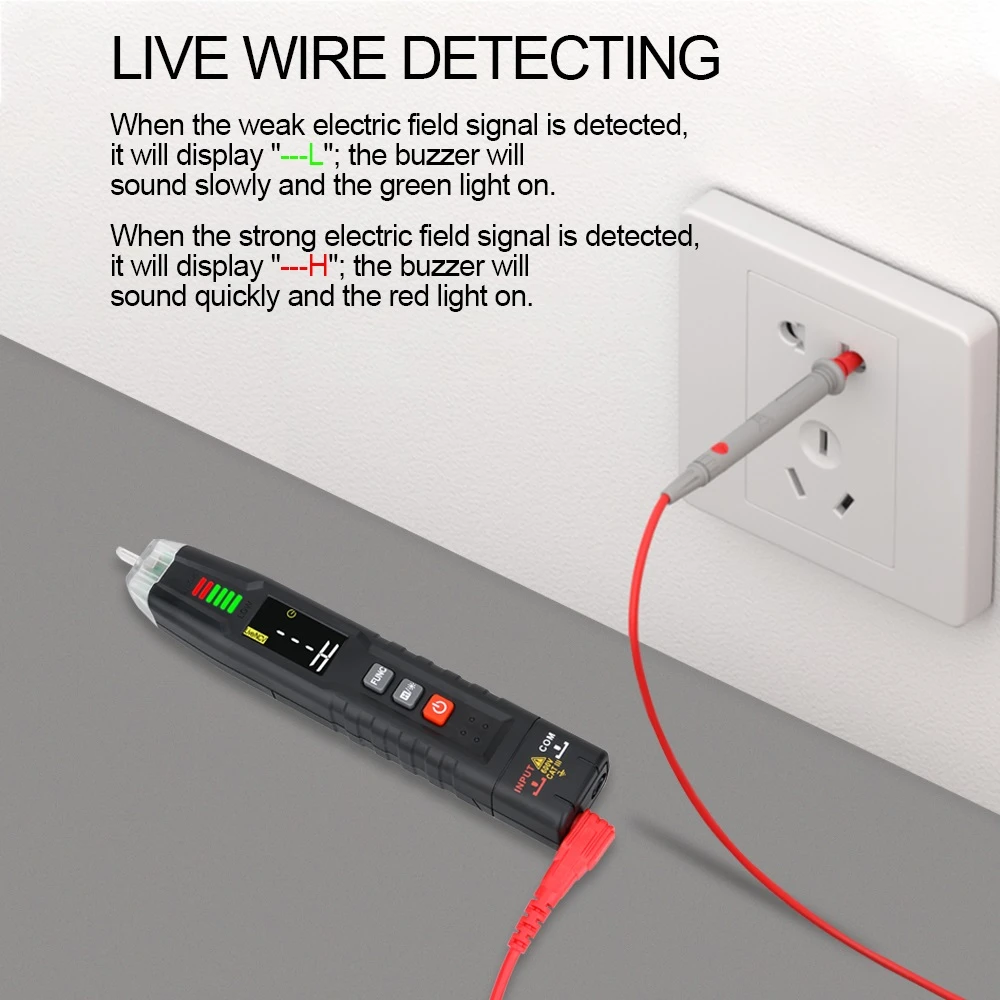

استخدامات جهاز القياس المتعدد True RMS
1، تحديد القطبية
أولاً، اضبط جهاز القياس المتعدد على الوضع R × 1K. عند القياس بالمتعدد، إذا كانت المقاومة بين أحد القطبين والقطبين الآخرين لا نهائية والمقاومة بين ذلك القطب والقطبين الآخرين لا تزال لا نهائية بعد تبديل المجسات، يتم تحديد أن هذا القطب هو البوابة (G ). قم بقياس القطبين المتبقيين بمقياس متعدد. إذا كانت المقاومة المقاسة لا نهائية، فاستبدل المسبار وقم بقياس مقاومة أصغر. في قياس قيمة مقاومة صغيرة، يتم تحديد أن المسبار الأحمر متصل بالمجمع (C)؛ المسبار الأسود متصل بالباعث (E).
2- التمييز بين الجيد والسيئ
اضبط المقياس المتعدد على الموضع R × 10K، وقم بتوصيل المسبار الأسود بالمجمع (C) الخاص بـ IGBT والمسبار الأحمر بالباعث (E) الخاص بـ IGBT. عند هذه النقطة، يكون مؤشر المقياس المتعدد عند الصفر. المس كلاً من البوابة (G) والمجمع (C) بأصابعك في نفس الوقت، وسيتم تشغيل IGBT للتصرف. سوف يتأرجح مؤشر المتر المتعدد في اتجاه المقاومة الأقل ويمكن أن يتوقف عن الإشارة إلى موضع معين. ثم المس البوابة (G) والباعث (E) في نفس الوقت بأصابعك، وسيتم حظر IGBT، مما يتسبب في عودة المؤشر المتعدد إلى الصفر. في هذه المرحلة، يمكن تحديد أن IGBT جيد.
3، يمكن استخدام أي مؤشر متعدد للكشف عن IGBT
عند الحكم على جودة IGBT، تأكد من ضبط المقياس المتعدد على موضع R × 10K، لأن جهد البطارية الداخلي لكل مقياس متعدد أسفل موضع R × 1K منخفض جدًا، ولا يمكن تشغيل IGBT أثناء الفحص، مما يجعل من المستحيل تحديد جودة IGBT. يمكن أيضًا استخدام هذه الطريقة للكشف عن جودة ترانزستورات تأثير مجال الطاقة (P-MOSFETs).
كشف وحدة IGBT العاكس:
اضبط المقياس الرقمي المتعدد على وضع اختبار الصمام الثنائي واختبر خصائص الصمام الثنائي الأمامي والخلفي بين وحدات IGBT c1 e1، c2 e2، وكذلك بين البوابة G وe1، e2، لتحديد ما إذا كانت وحدة IGBT سليمة.
أخذ وحدة المرحلة الست كمثال. قم بإزالة أسلاك المراحل U وV وW على جانب التحميل، واستخدم وضع اختبار الصمام الثنائي، وقم بتوصيل المسبار الأحمر بـ P (المجمع c1)، وقياس U وV وW بالتتابع باستخدام المسبار الأسود. يعرض المقياس المتعدد القيمة القصوى؛ اعكس المسبار، وقم بتوصيل المسبار الأسود بـ P، واستخدم المسبار الأحمر لقياس U وV وW. يعرض المقياس المتعدد قيمة تبلغ حوالي 400. قم بتوصيل المسبار الأحمر بـ N (الباعث e2) والمسبار الأسود للقياس U، V، وW. يعرض المقياس المتعدد قيمة تبلغ حوالي 400؛ قم بتوصيل المسبار الأسود بـ P، وقم بقياس U وV وW باستخدام المسبار الأحمر، وسيعرض المقياس المتعدد القيمة القصوى. يجب أن تكون الخصائص الأمامية والخلفية بين كل مرحلة هي نفسها. إذا كان هناك اختلاف، فهذا يشير إلى أن أداء وحدة IGBT قد تدهور ويجب استبداله. عند تلف وحدة IGBT، تحدث حالات العطل والدائرة القصيرة فقط.
يتم استخدام المجسات الحمراء والسوداء لقياس الخصائص الأمامية والخلفية بين البوابة G والباعث E. إذا قام المقياس المتعدد بقياس القيمة القصوى مرتين، فيمكن تحديد أن بوابة وحدة IGBT طبيعية. إذا كان هناك عرض رقمي، فسوف يتدهور أداء البوابة ويجب استبدال هذه الوحدة. عندما تكون نتائج الاختبار الأمامي والخلفي صفر، فهذا يشير إلى أن بوابة الطور الواحد المكتشفة قد تم كسرها وقصر الدائرة. عند تلف البوابة، فإن منظم الجهد الذي يحمي البوابة الموجودة على لوحة الدائرة سوف يتعطل أيضًا ويتضرر.
