أنواع واستخدامات عدادات المشبك
1. مقياس التيار المتردد المشبك
يتكون مقياس التيار المتردد من محول تيار ومقياس التيار المقوم. عند الإمساك بمفتاح العداد على شكل مشبك بإحكام، يتم فتح القلب الحديدي لمحول التيار، ويستخدم لتغطية سلك التيار المقاس، ثم يتم فك مفتاح الربط. يعمل هذا السلك بمثابة الملف الأولي لمحول التيار، في حين يتم توصيل الملف الثانوي الموجود على القلب الحديدي بمقياس كهربائي مغناطيسي من خلال مقوم. وفقا لعلاقة نسبة التحويل المعينة بين اللفات الأولية والثانوية للمحول الحالي، يمكن لأداة المعدل عرض القيمة الحالية للخط المقاس. ومن خلال تبديل مفتاح التحويل لتغيير نسبة التحويل لمحول التيار، يمكن الحصول على نطاقات مختلفة من أمبير واحد إلى عشرات الآلاف من الأمبيرات.

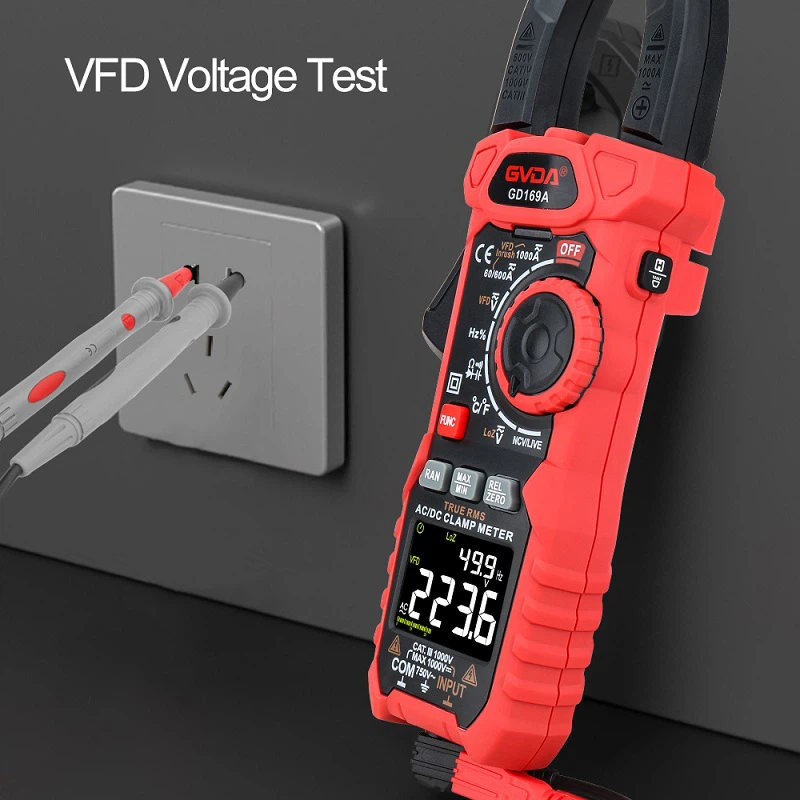

2. تيار متردد/تيار مستمر ثنائي الغرض -مشبك تيار
يظهر في الشكل أعلاه مقياس التيار الكهربائي ثنائي الغرض -للتيار المتردد والتيار المستمر. مظهره يشبه مظهر مقياس التيار المتردد، ويتكون من آلية قياس كهرومغناطيسية. عند تثبيت السلك الحالي المقاس، يتم إنشاء مجال مغناطيسي في القلب الحديدي، وتنحرف اللوحة الحديدية المتحركة لآلية القياس الموجودة عند فجوة القلب الحديدي بواسطة المجال المغناطيسي لقيادة المؤشر. مبدأ عمله مشابه لمبدأ الأجهزة الكهرومغناطيسية، لذلك يمكن استخدامه لقياس كل من التيارات AC و DC.
3. مقياس التيار الكهربائي متعدد الأغراض
يتكون الأميتر المشبك متعدد الأغراض- من محول مشبك ومقياس متعدد. عندما يتم سحب سلك توصيل المحول، لا يعمل المشبك ويمكن استخدامه كمقياس متعدد.
استخدام مقياس التيار الكهربائي
1. اختر ترس النطاق المناسب ولا تقيس التيار العالي باستخدام ترس نطاق صغير. إذا كان التيار المقاس صغيرًا، فيمكن لف السلك الحامل للتيار عدة مرات ووضعه في المشبك للقياس. يجب الحصول على القيمة الحالية الفعلية عن طريق قسمة القراءة على عدد الملفات الملفوفة. بعد اكتمال القياس، يجب وضع مفتاح التحويل في موضع النطاق الأقصى (أو الوضع المغلق) للاستخدام الآمن في المرة القادمة.
2. لا تقم بتبديل ترس النطاق أثناء عملية القياس لتجنب ثني المؤشر؛ إذا كان تغيير التروس مطلوبًا، فيجب إزالة السلك الذي تم اختباره من المشبك أولاً قبل النقل.
3. يرجى ملاحظة أن الجهد الكهربي على الدائرة يجب أن يكون أقل من القيمة المقدرة لمقياس تيار المشبك. ليس من المستحسن استخدام مقياس التيار المشبك بمستوى جهد منخفض لقياس تيار دائرة الجهد العالي-، وإلا فقد يتسبب ذلك في وقوع حوادث أو يشكل خطر التعرض لصدمة كهربائية.
4. أثناء العواصف الرعدية، يُحظر استخدام أجهزة قياس التيار المشبكية للقياس في الهواء الطلق.
