أنواع وطرق استخدام أجهزة قياس الإضاءة
1. مقياس الإضاءة البصري: غير مريح في الاستخدام، ودقته منخفضة، ونادرًا ما يستخدم.
2. مقياس الإضاءة الكهروضوئي: مقياس إضاءة الخلية الكهروضوئية السيلينيوم شائع الاستخدام ومقياس إضاءة الخلية الكهروضوئية السيليكون.
متطلبات تكوين واستخدام مقياس الإضاءة للخلية الضوئية:
1. التركيب: مقياس ميكرو أمبير، مقبض ناقل الحركة، ضبط صفر، عمود الأسلاك، الخلية الكهروضوئية، V( π) تصحيح تكوين المرشحات والمكونات الأخرى.
الخلايا الضوئية السيلينيوم (Se) شائعة الاستخدام أو الخلايا الضوئية السيليكونية (Si)، والمعروفة أيضًا باسم عدادات لوكس.
2. متطلبات الاستخدام:
① يجب أن تستخدم الخلايا الضوئية خلايا السيلينيوم (Se) الضوئية أو خلايا السيليكون (Si) الضوئية ذات الخطية الجيدة؛ يحافظ على ثبات جيد وحساسية عالية حتى بعد العمل لفترة طويلة؛ عند استخدام E عالي، اختر خلية ضوئية ذات مقاومة داخلية عالية، والتي تتميز بحساسية منخفضة وخطية جيدة، ولا تتضرر بسهولة بسبب إشعاع الضوء القوي.
② الدفع الداخلي بـ V － －) قم بتصحيح الفلتر المناسب لاستخدام إضاءة مصدر ضوء درجة الحرارة غير المتجانسة، مع وجود خطأ بسيط.
③ السبب وراء إضافة معوض زاوية جيب التمام (زجاج أبيض حليبي أو بلاستيك أبيض) أمام الخلية الكهروضوئية هو أنه عندما تكون زاوية الحادث كبيرة، تنحرف الخلية الكهروضوئية عن قاعدة جيب التمام.
④ يجب أن يعمل مقياس الإضاءة عند درجة حرارة الغرفة أو بالقرب منها (يتغير انجراف الخلية الكهروضوئية مع درجة الحرارة).

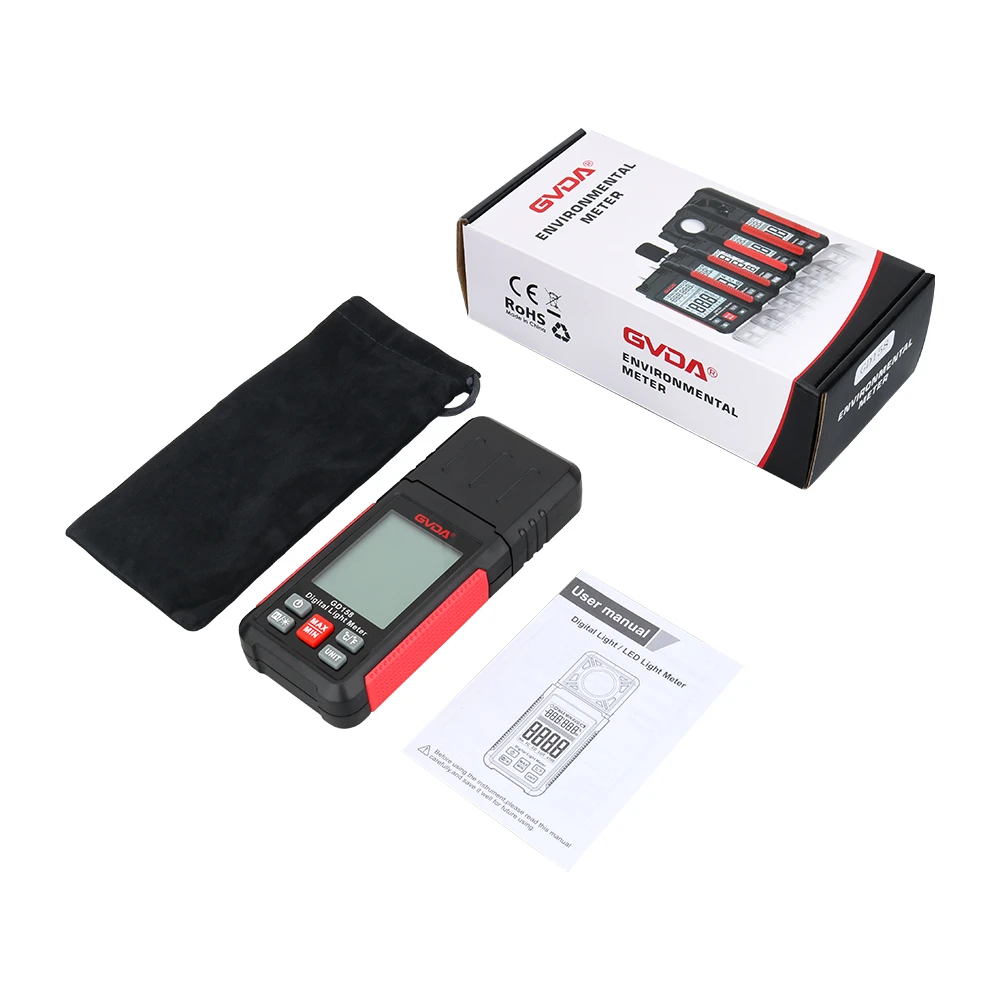

استخدام مقياس الإضاءة
① قم بتشغيل الطاقة.
② افتح غطاء الكاشف الضوئي وضعه أفقيًا في موضع القياس.
③ حدد الترس المناسب للقياس.
إذا تم عرض "1" فقط في الطرف الأيسر من شاشة العرض، فهذا يشير إلى الإضاءة المفرطة. من الضروري الضغط على مفتاح النطاق (مفتاح ⑧) لضبط القياس المتعدد.
④ يبدأ مقياس الإضاءة في العمل ويعرض قيمة الإضاءة على شاشة العرض.
⑤ البيانات المعروضة على شاشة العرض تتغير باستمرار. عندما تكون البيانات المعروضة مستقرة نسبيًا، اضغط على مفتاح HOLD (مفتاح ⑧) لقفل البيانات.
⑥ قراءة وتسجيل القيم الملاحظة المعروضة في القارئ. القيمة المرصودة تساوي حاصل ضرب الرقم المعروض في القارئ وقيمة النطاق.
على سبيل المثال، يتم عرض 500 على الشاشة، ويتم عرض الحالة في الزاوية اليمنى السفلية "× 2000"، بقيمة قياس الإضاءة 1000000lx، أي (500×2000).
⑦ اضغط على مفتاح القفل مرة أخرى لإلغاء وظيفة قفل قيمة القراءة.
⑧ خلال كل ملاحظة، اقرأ ثلاث قراءات متتالية وسجلها.
⑨ بعد اكتمال كل عمل قياس، اضغط على زر مفتاح الطاقة لقطع مصدر الطاقة.
⑩ قم بتغطية الكاشف الضوئي واستبدله في الصندوق.
