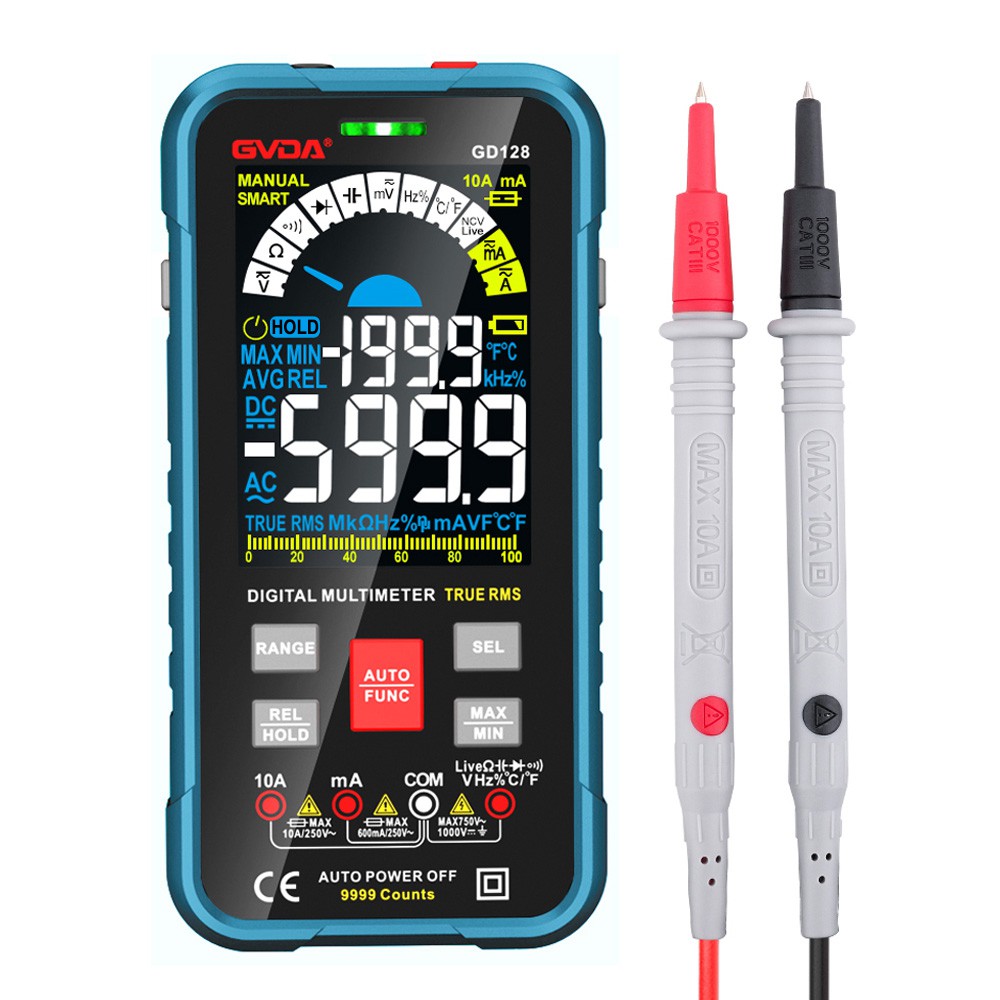

1: ملف المقاومة الذي يستخدمه جهاز القياس المتعدد لاختبار طريقة السعة:
أثبتت الممارسة أنه يمكن أيضًا ملاحظة عملية شحن المكثف باستخدام مقياس رقمي متعدد ، وهو في الواقع كمية رقمية منفصلة لتعكس التغير في جهد الشحن. بافتراض أن معدل القياس للمقياس الرقمي المتعدد هو n مرة في الثانية ، أثناء مراقبة عملية شحن المكثف ، يمكن رؤية قراءات مستقلة ومتزايدة بالتتابع كل ثانية. وفقًا لميزة العرض الخاصة بالمقياس الرقمي المتعدد ، يمكن الكشف عن جودة المكثف ويمكن تقدير حجم السعة. المقدمة أدناه هي طريقة اكتشاف المكثفات باستخدام ترس المقاومة لمقياس رقمي متعدد ، وهو مفيد جدًا للأجهزة التي لا تحتوي على تروس السعة. هذه الطريقة مناسبة لقياس المكثفات كبيرة السعة التي تتراوح من 0. 1 μF إلى عدة آلاف من الميكروفاراد.
أدر جهاز القياس الرقمي المتعدد إلى ترس المقاومة المناسب ، واتصل الرصاص الأحمر وسلك الاختبار الأسود على التوالي بقطبي المكثف Cx قيد الاختبار ، ثم ستزيد القيمة المعروضة تدريجيًا من "000" حتى رمز الفائض يتم عرض "1". إذا كان يعرض دائمًا "000" ، فهذا يعني أن دائرة قصر المكثف ؛ إذا كانت تعرض دائمًا فيضانًا ، فقد تكون دائرة مفتوحة بين الأقطاب الكهربائية الداخلية للمكثف ، أو قد يكون ملف المقاومة المحدد غير مناسب. عند فحص المكثفات الإلكتروليتية ، تجدر الإشارة إلى أن الرصاص الأحمر للاختبار (بشحنة موجبة) متصل بالإلكترود الموجب للمكثف ، وسلك الاختبار الأسود متصل بالقطب السالب للمكثف.
ثانيًا: استخدام ملف السعة الخاص بالمقياس المتعدد لاختبار طريقة السعة:
بعض أجهزة القياس الرقمية المتعددة لها وظيفة قياس السعة ، وتنقسم نطاقاتها إلى خمس درجات: 2 000 ص ، 20 ن ، 200 ن ، 2 ميكرومتر ، 20 ميكرومتر. عند القياس ، يمكن إدخال دبابيس المكثف المفرغ مباشرة في مقبس Cx على لوحة العداد ، ويمكن قراءة البيانات المعروضة بعد تحديد النطاق المناسب. مستوى 000p مناسب لقياس السعة أقل من 2000pF ؛ المستوى 20n مناسب لقياس السعة بين 2000pF و 20nF ؛ مستوى 200n مناسب لقياس السعة بين 20nF و 200nF ؛ المستوى 2μ مناسب لقياس السعة بين 200nF و 2μF. نطاق 20μF ، مناسب لقياس السعة بين 2 و 20 درجة فهرنهايت.
أثبتت التجربة أن بعض أنواع أجهزة القياس الرقمية المتعددة (مثل DT890B plus) بها أخطاء كبيرة عند قياس المكثفات صغيرة السعة أقل من 50pF ، ولا توجد تقريبًا أي قيمة مرجعية لقياس المكثفات أقل من 20pF. في هذا الوقت ، يمكن استخدام طريقة التسلسل لقياس سعة القيمة الصغيرة. الطريقة هي: أولاً العثور على مكثف يبلغ حوالي 220 بيكو فاراد ، واستخدام مقياس رقمي متعدد لقياس سعته الفعلية C1 ، ثم توصيل مكثف صغير ليتم قياسه بالتوازي معه لقياس سعته الإجمالية C2 ، ثم الفرق بين الاثنين ( C 1- C2) هي سعة المكثف الصغير المطلوب قياسه. يعد استخدام هذه الطريقة لقياس المكثفات ذات السعة الصغيرة من 1 إلى 20pF دقيقًا للغاية.
