تم تفصيل مبدأ عمل مقياس مستوى الصوت

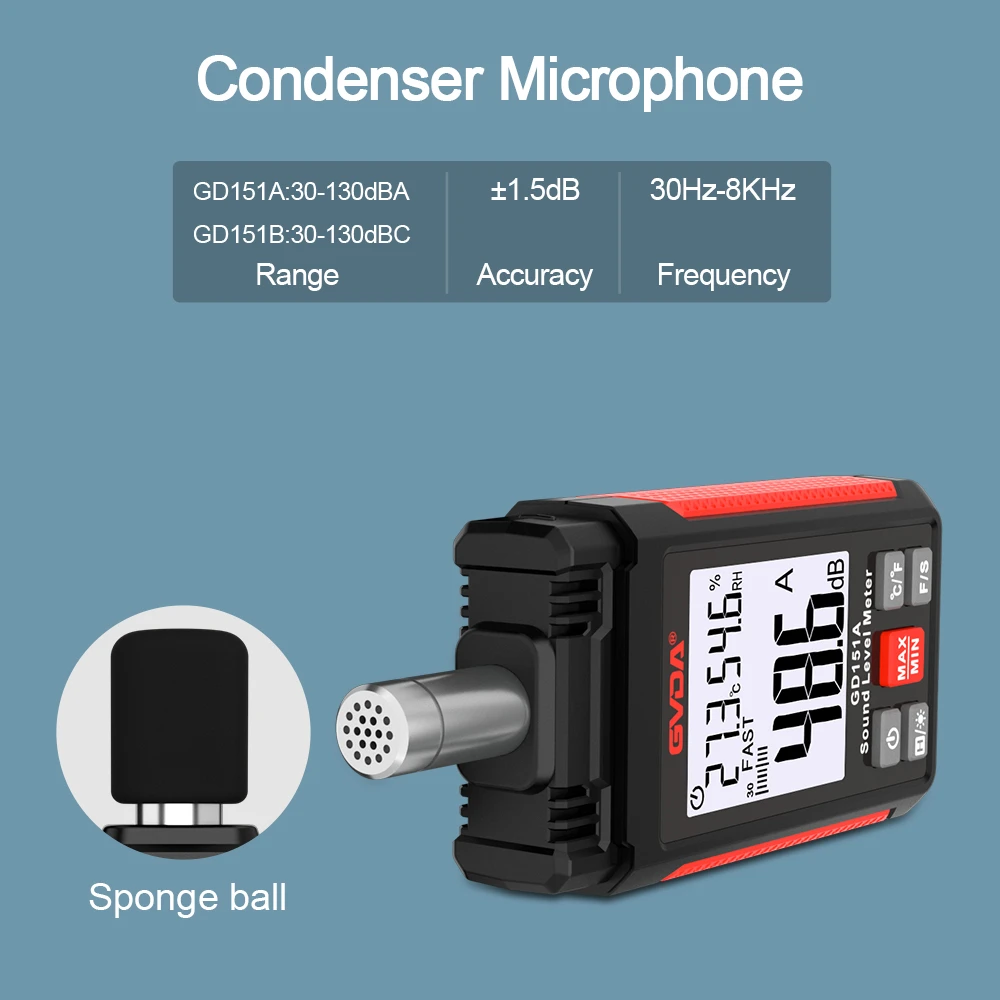

يقوم الميكروفون بتحويل الصوت إلى إشارات كهربائية، ثم يقوم المضخم بتحويل المعاوقة لمطابقة الميكروفون مع المخفف. يضيف مكبر الصوت إشارة الخرج إلى شبكة الترجيح، ويقوم بترجيح التردد (أو المرشح الخارجي) على الإشارة، ثم يقوم بتضخيم الإشارة إلى سعة معينة من خلال المخفف والمضخم، ويرسلها إلى كاشف القيمة الفعالة (أو المستوى الخارجي مسجل). يتم إعطاء قيمة مستوى الضوضاء على رأس المؤشر.
من أجل محاكاة الحساسيات المختلفة للإدراك السمعي للإنسان عند ترددات مختلفة (20 هرتز-20 كيلو هرتز)، تم تركيب شبكة في جهاز قياس مستوى الصوت يمكنها محاكاة الخصائص السمعية للأذن البشرية وتصحيح الإشارة الكهربائية لتقريبها الإدراك السمعي. تسمى هذه الشبكة بالشبكة الموزونة.
لم يعد مستوى ضغط الصوت الذي يتم قياسه من خلال شبكة مرجحة كمية فيزيائية موضوعية (يسمى مستوى ضغط الصوت الخطي)، ولكن مستوى ضغط الصوت الذي تم تصحيحه عن طريق الإدراك السمعي، يسمى مستوى الصوت الموزون أو مستوى الضوضاء.
نظرًا للقدرات الإدراكية المتفاوتة للأذن البشرية تجاه الضوضاء في نطاقات التردد المختلفة، فهي أكثر حساسية للترددات المتوسطة حوالي 3 كيلو هرتز، ولكنها أقل حساسية قليلاً للترددات المنخفضة والعالية. ولذلك، بغض النظر عن الوزن، فإن نسبة الإشارة إلى الضوضاء قد لا تكون بالضرورة متوافقة جيدًا مع الإدراك الشخصي لحجم الضوضاء بواسطة الأذن البشرية. كيفية توحيد قيم القياس مع الإدراك السمعي الذاتي؟ لذلك هناك شبكة متوازنة، أو شبكة مرجحة، تعمل على تخفيف الترددات المنخفضة والعالية بشكل معتدل، مما يجعل التردد المتوسط أكثر بروزًا.
ومن خلال توصيل هذه الشبكة الموزونة بين الجهاز الذي تم اختباره وجهاز القياس، سيتم "تضخيم" تأثير ضوضاء التردد المتوسط في الجهاز بواسطة الشبكة. بمعنى آخر، يتم إعطاء أوزان أعلى لضوضاء التردد المتوسط التي لها التأثير الأكبر على إحساس الاستماع. في هذا الوقت، تسمى نسبة الإشارة إلى الضوضاء المقاسة بنسبة الإشارة إلى الضوضاء الموزونة، والتي يمكن أن تعكس بشكل أكثر واقعية إحساس الاستماع الشخصي للأشخاص.
