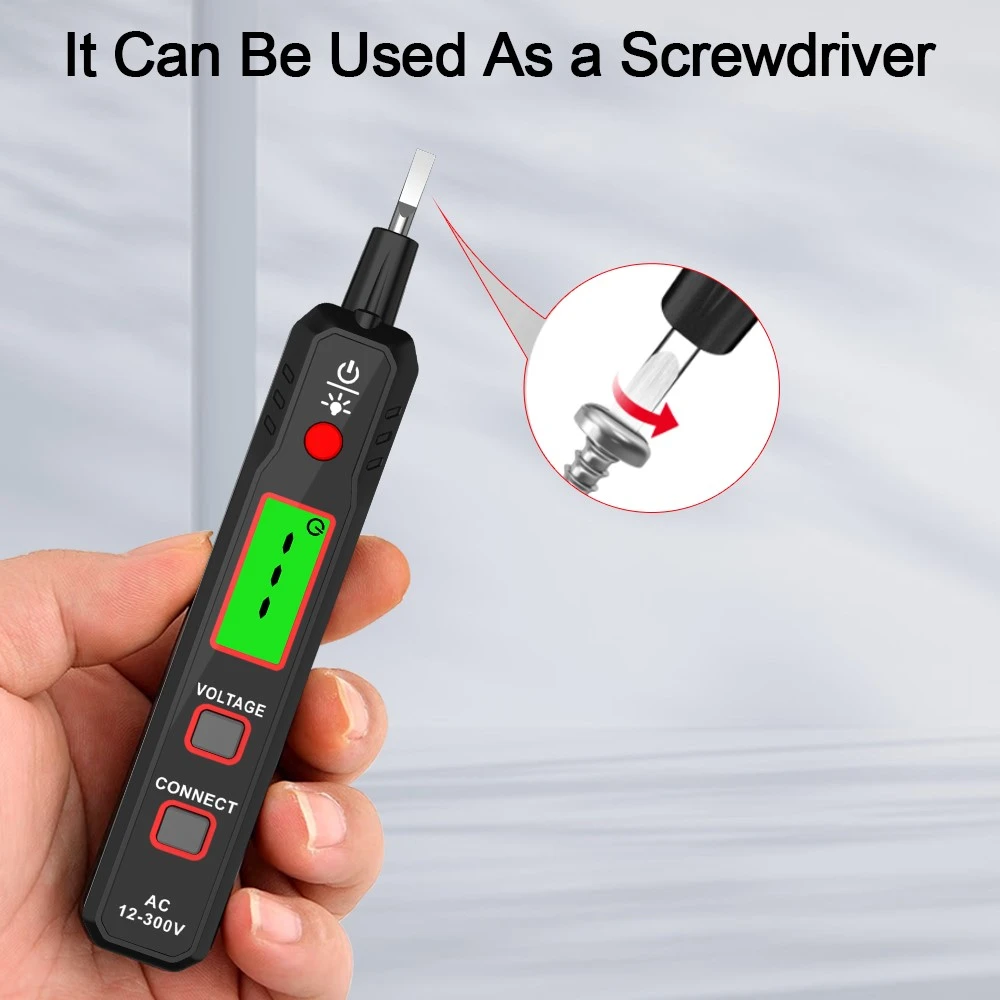

مبدأ عمل قلم الاختبار الكهربائي واستخدامه
قلم اختبار الكهرباء غالبًا ما يستخدم غالبية الكهربائيين إحدى الأدوات المستخدمة لتحديد ما إذا كان الجسم مشحونًا أم لا. هيكلها الداخلي عبارة عن لمبة ذات قطبين كهربائيين، الفقاعة المملوءة بغاز النيون، والمعروفة باسم فقاعة النيون، أحد قطبيها إلى طرف القلم، والقطب الآخر متصل على التوالي بمقاومة عالية للطرف الآخر من القلم. عندما يصل الجهد بين قطبي فقاعة النيون إلى قيمة معينة، سينتج القطبان توهجًا بين القطبين، وتكون شدة التوهج والجهد بين القطبين متناسبة. عندما يكون الجسم المشحون بجهد الأرض أكبر من بداية جهد توهج فقاعة النيون، ويتصل به طرف القلم، يتم تأريض الطرف الآخر من خلال جسم الإنسان، لذلك يتوهج القلم. يتم استخدام دور المقاومة في جهاز الاختبار الكهربائي للحد من تدفق التيار عبر الجسم لتجنب الخطر.
بالإضافة إلى تحديد ما إذا كان الجسم مشحونًا كهربائيًا، فإن لقلم الاختبار الكهربائي عدة استخدامات أخرى:
1) يمكن استخدامه للتحقق من مرحلة الجهد المنخفض، وقياس ما إذا كانت أي موصلات في الخط في نفس الطور أو مراحل مختلفة عن بعضها البعض. الطريقة المحددة هي: الوقوف في جسم معزول عن الأرض، وإمساك كل يد بقلم اختبار، ثم في السلكين المراد اختبارهما، إذا كان قلم الاختبار مضيء للغاية، فإن السلكين للمرحلة؛ وعلى العكس فهي نفس المرحلة وهي استخدام قلم اختبار فقاعات النيون في فرق الجهد بين قطبي فقاعة النيون وقوة اضاءتها تتناسب طرديا مع مبدأ التمييز.
2) يمكن استخدامها لتحديد التيار المتردد والتيار المباشر. في الاختبار بالقلم، إذا كانت فقاعة نيون القلم في القطبين متوهجة، فهذا هو التيار المتردد؛ إذا كان القطبان في قطب واحد فقط يتوهجان، فهو التيار المباشر.
3) يمكن تحديد الأقطاب الإيجابية والسلبية للتيار المباشر. سيتم توصيله بقلم الاختبار في اختبار دائرة التيار المستمر، القطب الساطع لفقاعة النيون هو القطب السالب، وليس القطب الساطع إيجابيًا.
4) يمكن استخدامها لتحديد ما إذا كانت الأرض العاصمة. في العزل الأرضي لنظام التيار المستمر، يمكن الوقوف على الأرض باستخدام جهاز اختبار للاتصال بنظام التيار المستمر في القطب الموجب أو السالب، إذا لم تضيء فقاعة نيون الاختبار، فلا توجد ظاهرة تأريض. إذا كانت فقاعة النيون ساطعة، فهذا يدل على أن هناك ظاهرة التأريض، ومشرقة كما هو الحال في القلم، فهذا يدل على أن القطب الموجب مؤرض. إذا كان الضوء في نهاية الإصبع، فهو تأريض سلبي. ولكن يجب الإشارة إلى أنه مع التأريض
كيفية استخدام قلم اختبار الطاقة
1) في اختبار ما إذا كانت الأجهزة والخطوط الكهربائية مشحونة قبل ذلك يجب عليك أولاً أن تجرب في الأرض الكهربائية لمعرفة ما إذا كان القلم سليماً، وذلك لمنع حدوث أخطاء في الحكم والصعق الكهربائي.
2) عند الإمساك بالقلم، أمسك طرف القلم بأصابعك، وأمسك جسم القلم ببقية أصابعك.
3) عند قياس الكهرباء يلامس طرف القلم جسم الاختبار وتلامس اليد طرف القلم. إذا كان جسم الاختبار مشحونًا، فسوف يتوهج أنبوب النيون الخاص بالقلم؛ إذا لم يتوهج أنبوب النيون، فهذا يعني أن جسم الاختبار غير مشحون.
4) أن يكون عزل القلم أقل من 1 ميجا أوم ولا يمكن استخدامه.
