مبدأ العمل للعدادات المشبك

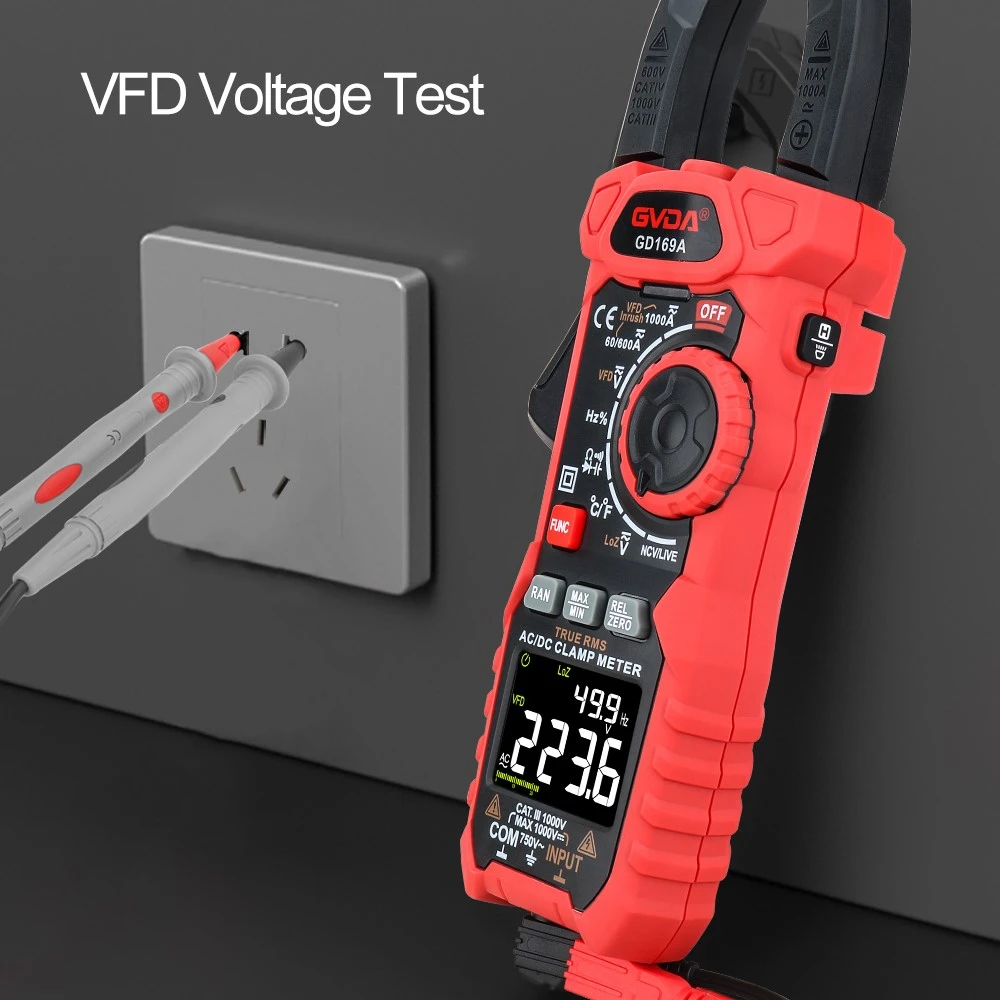

1. هيكل مقياس التيار الكهربائي المغناطيسي
يتكون جهاز قياس التيار الكهربائي المغناطيسي بشكل أساسي من محول تيار خاص، ومقياس تيار كهربائي مغناطيسي مصحح، ومكونات داخلية
تكوين الخطوط، وما إلى ذلك. النماذج شائعة الاستخدام هي T301 وT302. يمكن لمقياس التيار المتردد T301 قياس تيار التيار المتردد فقط، بينما يمكن لجهاز T302 قياس كل من تيار التيار المتردد وجهد التيار المتردد. هناك أيضًا أجهزة قياس بمشبك الجيب لكل من التيار المتردد والتيار المستمر، مثل MG20، وMG26، وMG36، ونماذج أخرى. يظهر الشكل 1 مظهر الساعة على شكل مشبك T301. دقتها هي المستوى 2.5، مع النطاقات الحالية 10 أمبير، 50 أمبير، 250 أمبير، و1000 أمبير.
2. مبدأ عمل مقياس التيار الكهربائي
يعتمد مبدأ عمل جهاز قياس المشبك على مبدأ عمل المحول الحالي. عندما يتم تشديد مفتاح ربط المشبك، يمكن فتح القلب الحديدي للمحول الحالي، ويدخل سلك التيار المقاس إلى المشبك باعتباره اللف الأساسي للمحول الحالي. عندما يتم فك وإغلاق قلب مفتاح الربط الحديدي، يتم توليد تيار مستحث على الملف الثانوي وفقًا لمبدأ المحول، مما يتسبب في انحراف مؤشر مقياس التيار الكهربائي والإشارة إلى قيمة التيار المقاس.
تجدر الإشارة إلى أنه نظرًا لأن مبدأه يعتمد على مبدأ المحول، فإن ما إذا كان القلب الحديدي مغلقًا بإحكام وما إذا كانت هناك كمية كبيرة من المغناطيسية المتبقية له تأثير كبير على نتائج القياس. عند قياس التيارات الصغيرة، سيزيد خطأ القياس. عند هذه النقطة، يمكن لف السلك الذي تم اختباره حول القلب الحديدي عدة مرات أخرى لتغيير نسبة التيار للمحول وزيادة نطاق التيار. عند هذه النقطة، يجب أن يكون التيار Ix المقاس:
