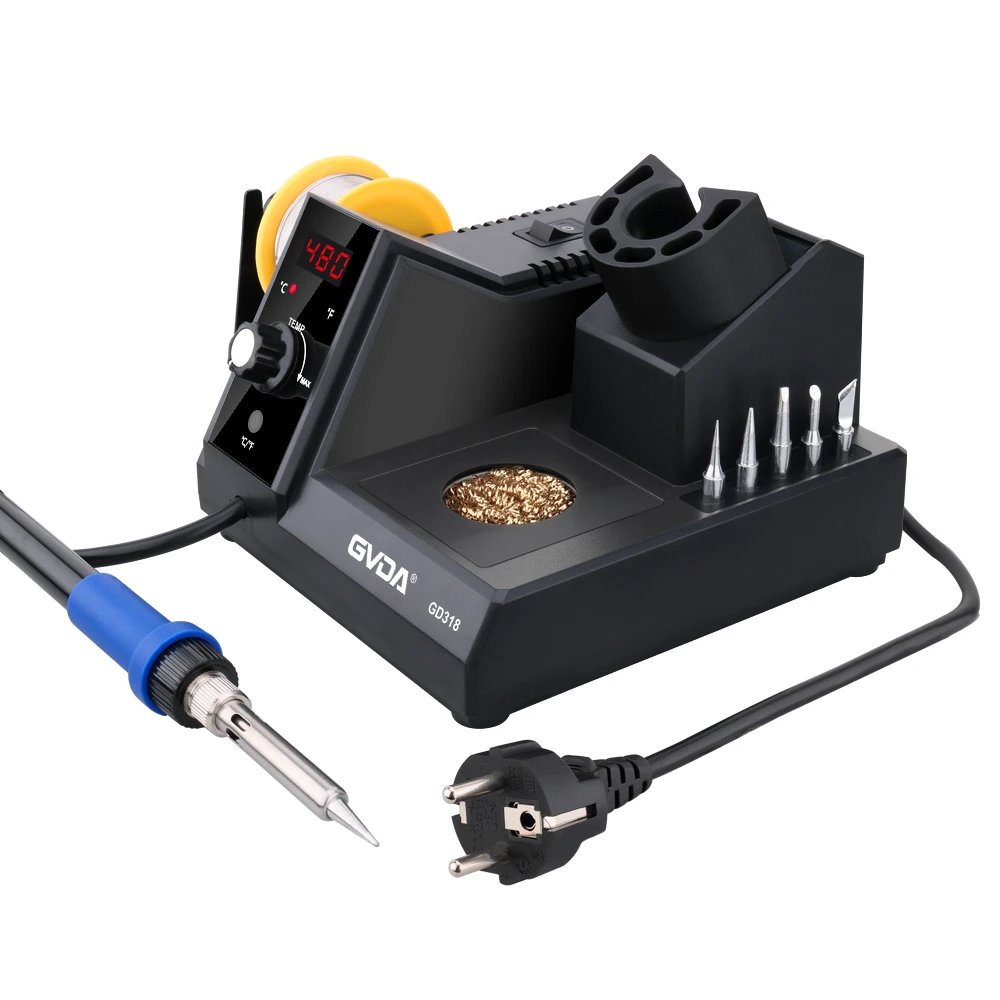

يجب أن تنتبه محطة اللحام إلى مناطق درجة الحرارة الأربعة التالية أثناء اللحام.

① منطقة التسخين المسبق (منطقة التسخين المسبق). الغرض من التسخين المسبق ذو شقين: أحدهما هو منع جانب واحد من اللوحة المطبوعة من التشوه بالحرارة ، والآخر هو تسريع ذوبان اللحام. بالنسبة للوحات المطبوعة ذات المساحات الأكبر ، يكون التسخين المسبق أكثر أهمية. نظرًا لمقاومة الحرارة المحدودة للوحة المطبوعة نفسها ، فكلما ارتفعت درجة الحرارة ، يجب أن يكون وقت التسخين أقصر. اللوحات المطبوعة العادية آمنة أقل من 150 درجة (ليست طويلة جدًا). يمكن للوحات المطبوعة صغيرة الحجم بسمك 1.5 مم شائعة الاستخدام ضبط درجة الحرارة عند 150-160 درجة والوقت في غضون 90 ثانية. بعد تفريغ جهاز BGA ، يجب استخدامه بشكل عام في غضون 24 ساعة. إذا تم فتح العبوة في وقت مبكر جدًا ، من أجل منع تلف الجهاز أثناء إعادة العمل (تأثير الفشار) ، يجب تجفيفها قبل التحميل. يجب أن تكون درجة حرارة التسخين المسبق للتجفيف 100-110 درجة ، ووقت التسخين المسبق يجب أن يكون أطول.

منطقة درجة حرارة متوسطة (منطقة نقع). يمكن أن تكون درجة حرارة التسخين في الجزء السفلي من اللوحة المطبوعة مماثلة لدرجة حرارة التسخين المسبق أو أعلى قليلاً منها في منطقة التسخين المسبق. درجة حرارة الفوهة أعلى من درجة الحرارة في منطقة التسخين المسبق وأقل من درجة الحرارة في منطقة درجة الحرارة المرتفعة. الوقت بشكل عام حوالي 60 ثانية.

منطقة ارتفاع درجة الحرارة (منطقة الذروة). تصل درجة حرارة الفوهة إلى ذروتها في هذه المنطقة. يجب أن تكون درجة الحرارة أعلى من نقطة انصهار اللحام ، ولكن يفضل ألا تزيد عن 200 درجة.

بالإضافة إلى التحديد الصحيح لدرجة حرارة التسخين ووقت كل منطقة ، يجب الانتباه أيضًا إلى معدل التسخين. بشكل عام ، عندما تكون درجة الحرارة أقل من 100 درجة ، لا يتجاوز معدل التسخين الأقصى 6 درجات / ثانية ، ولا يتجاوز معدل التسخين الأقصى فوق 100 درجة 3 درجات / ثانية ؛ في منطقة التبريد ، لا يتجاوز معدل التبريد الأقصى 6 درجات / ثانية.

(أجهزة BGA المغلفة بالسيراميك) ورقائق PBGA (أجهزة BGA المغلفة بالبلاستيك) لها اختلافات معينة في المعلمات المذكورة أعلاه: يجب أن يكون قطر كرة اللحام لأجهزة CBGA أكبر بنحو 15 بالمائة من أجهزة PBGA ، ويكون تكوين اللحام 90Sn / 10Pb ، نقطة انصهار أعلى. بهذه الطريقة ، بعد فك جهاز CBGA ، لن تلتصق كرات اللحام باللوحة المطبوعة.

يمكن أن يستخدم معجون اللحام الذي يربط كرة اللحام بجهاز CBGA باللوحة المطبوعة نفس اللحام مثل جهاز PBGA (التكوين 63Sn / 37Pb) ، بحيث بعد سحب جهاز BGA ، لا تزال كرة اللحام متصلة بها دبوس الجهاز ولن يلتصق باللوحة المطبوعة. سبورة
