مبدأ وخصائص مقياس حرارة جسم الإنسان بالأشعة تحت الحمراء
مفهوم العمل العام لمقياس حرارة جسم الإنسان بالأشعة تحت الحمراء هو أن الحرارة التي يشعها جسم الإنسان تولد طاقة بالأشعة تحت الحمراء. يمكن لمقياس الحرارة التلقائي قياس طاقة الأشعة تحت الحمراء تلقائيًا تشعها جسم الإنسان وتحويلها إلى درجة حرارة ، والتي يتم عرضها على الشاشة. لا تزال دائرة مقياس الحرارة البشري بالأشعة تحت الحمراء معقدة للغاية. لتبسيط المشكلة ، نستخدم مخططًا رئيسيًا لتوضيح عملية عملها. يتكون هيكلها العام من جزء بنية بصرية ، وجزء من الكشف الضوئي ، وجزء مضخم ، وجزء معالجة الإشارات ، مثل المرشح والتكامل الموضح في الشكل أدناه ، وكذلك جزء إخراج العرض. تتمثل المهمة الرئيسية للآليات البصرية في التقاط طاقة الإشعاع بالأشعة تحت الحمراء على سطح جسم الإنسان ، ثم تركيز طاقة الإشعاع بالأشعة تحت الحمراء في أجهزة الكشف الضوئية وتحويلها إلى إشارات كهربائية. في الواقع ، هو أيضا مستشعر الأشعة تحت الحمراء الحرارية في مجال التحكم الصناعي لدينا. نظرًا لأن الإشارة الكهربائية التي تتحولها ضعيفة للغاية ، فهي بحاجة إلى تضخيمها بواسطة مكبر للصوت واستخدامها لدائرة معالجة الإشارات في المرحلة التالية. تقوم دائرة معالجة الإشارات بشكل أساسي بتصفية بعض إشارات التداخل وتعدل الشكل الموجي للإشارة ، والتي عادة ما يتم تنفيذها بواسطة المتكاملين والدوائر الأخرى. أخيرًا ، يتم تحويل الإشارة المعالجة إلى دائرة رقمية من خلال محول A/D ويتم عرض درجة حرارة جسم الإنسان على شاشة LCD. ما سبق هو عملية العمل العامة لهذه الأداة.
خصائص مقياس الحرارة البشري بالأشعة تحت الحمراء
أعتقد أن الميزات الرئيسية لهذه الأداة المحمولة بالأشعة تحت الحمراء لقياس درجة حرارة جسم الإنسان هي كما يلي: أولاً ، يمكن أن تقيس درجة حرارة جسم الإنسان بطريقة غير متتالية ، وهي آمنة وفعالة ؛ والثاني هو حساسية عالية ودقة في القياس ، بشكل عام دقيقة إلى 0. 1 درجة مئوية. الثالث هو الاستجابة السريعة. يكون الوقت من القياس إلى جمع درجة حرارة السطح لجسم الإنسان بشكل عام في نطاق ميلي ثانية ، ويمكن للبعض أن يصل إلى المستوى الدقيق ، وهو ما يزيد عن آلاف المرات من سرعة قياس درجة الحرارة في موازين الحرارة التقليدية لدينا.
النظرية الأساسية لقياس درجة حرارة الأشعة تحت الحمراء هي أنه عندما تكون المادة أعلى من الصفر المطلق (-273.

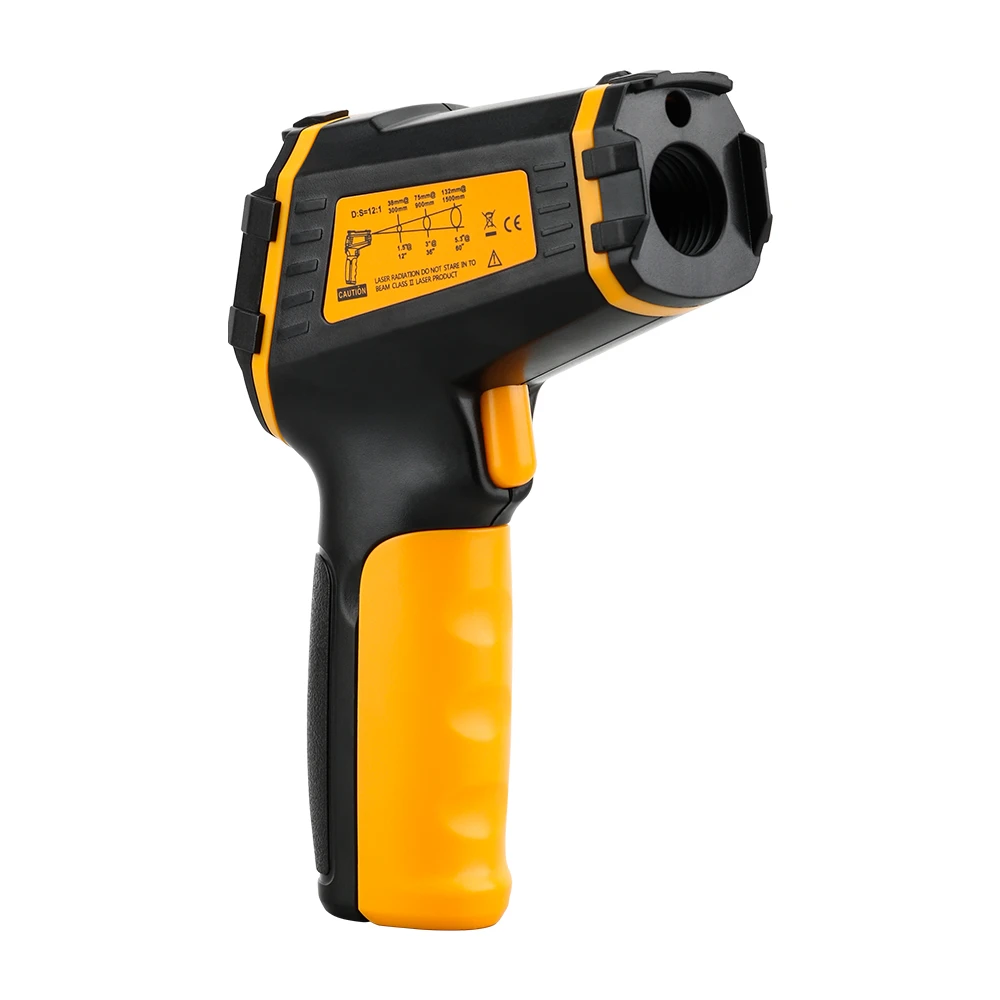

يوجد مستشعر الأشعة تحت الحمراء الكهروضوئية مثبتة أمام مقياس الحرارة بالأشعة تحت الحمراء. عندما يستشعر مستشعر الأشعة تحت الحمراء الحرارة التي تشع إلى الخارج بواسطة جسم الإنسان (إشعاع الأشعة تحت الحمراء مع شدة المقابلة لدرجة حرارة الجسم) ، يتم إنشاء إشارة كهربائية عند ناتج المستشعر. ثم يتم تضخيم هذه الإشارة الكهربائية التي تمثل درجة الحرارة ومعالجتها ، وتم نقلها أخيرًا إلى شاشة العرض ، حيث يمكننا رؤية قيمة درجة الحرارة.
