مبدأ القلم الكهربائي وتطبيقه
يعد قلم الاختبار الكهربائي أحد الأدوات التي يستخدمها الكهربائيون غالبًا لتحديد ما إذا كان الجسم مشحونًا أم لا. هيكلها الداخلي عبارة عن مصباح كهربائي ذو قطبين. اللمبة مملوءة بغاز النيون ، المعروف باسم لمبة النيون. أحد أقطابها متصل بطرف القلم ، والقطب الآخر متصل بالطرف الآخر للقلم بعد توصيل مقاومة عالية بالتسلسل. عندما يصل الجهد بين قطبي لمبة النيون إلى قيمة معينة ، سيتم إنشاء توهج بين القطبين ، وتكون شدة التوهج متناسبة مع الجهد بين القطبين. عندما يكون جهد الجسم المشحون على الأرض أكبر من جهد التوهج الأولي لمصباح النيون ، ويلامسه طرف قلم الاختبار ، يتم تأريض الطرف الآخر من خلال جسم الإنسان ، لذلك سيصدر قلم الاختبار الضوء. تتمثل وظيفة المقاومة في قلم الاختبار في الحد من تدفق التيار عبر جسم الإنسان لتجنب الخطر.
بالإضافة إلى الحكم على ما إذا كان الجسم مشحونًا أم لا ، فإن لقلم الاختبار الكهربائي أيضًا الاستخدامات التالية:
(1) يمكن استخدامه للتحقق من طور الجهد المنخفض لقياس ما إذا كانت أي أسلاك في الخط في طور أو خارج الطور. الطريقة المحددة هي: الوقوف على جسم معزول عن الأرض ، وامسك بمقدمة اختبار في كل يد ، ثم اختبر السلكين المراد اختبارهما. إذا توهج خيوطا الاختبار بشكل ساطع ، فإن السلكين الرئيسيين مختلفين. على العكس من ذلك ، إنها نفس المرحلة ، والتي يتم الحكم عليها من خلال مبدأ أن فرق الجهد بين قطبي لمبة النيون في قلم الاختبار يتناسب مع شدة الإضاءة.
(2) يمكن استخدامه للتمييز بين التيار المتردد والتيار المباشر. عند الاختبار باستخدام قلم اختبار ، إذا توهج كلا القطبين في لمبة النيون لقلم الاختبار ، فهذا يعني أن التيار المتردد ؛ إذا توهج أحد القطبين فقط ، فهو تيار مباشر.

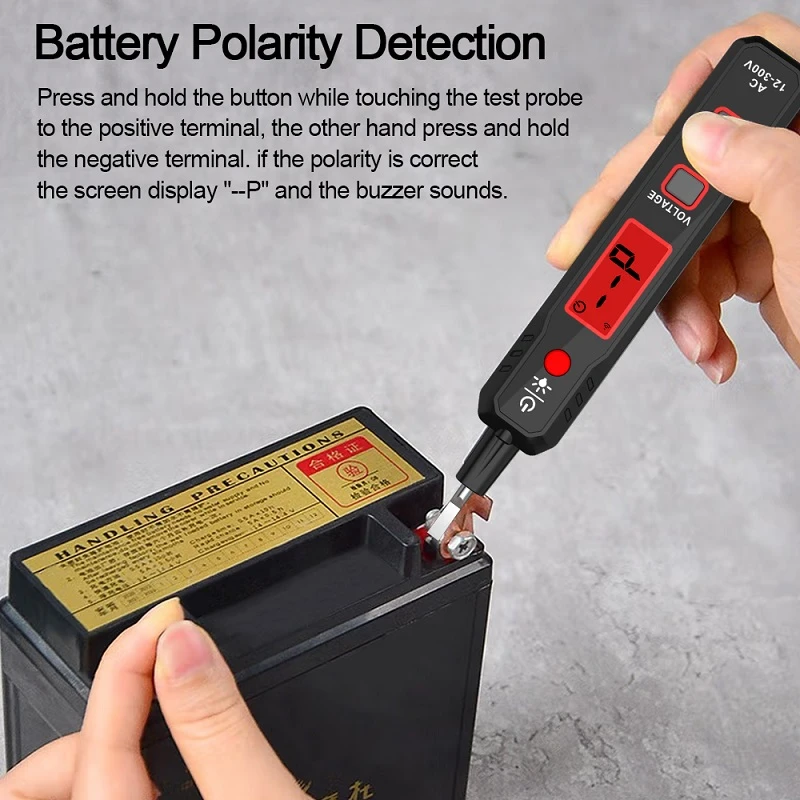

(3) يمكنه الحكم على الأقطاب الموجبة والسالبة للتيار المباشر. قم بتوصيل قلم الاختبار بدائرة التيار المستمر للاختبار ، والقطب الذي يتوهج على لمبة النيون هو القطب السالب ، والقطب الذي لا يلمع هو القطب الموجب.
(4) يمكن استخدامه للحكم على ما إذا كان DC مؤرضًا أم لا. في نظام التيار المستمر المعزول أرضيًا ، يمكنك الوقوف على الأرض ولمس القطب الموجب أو السالب لنظام التيار المستمر بقلم الاختبار. إذا لم تضيء لمبة النيون لقلم الاختبار ، فلا توجد ظاهرة تأريض. إذا أضاءت لمبة النيون ، فهذا يعني أن هناك ظاهرة تأريض ، وإذا أضاءت كما لو كانت على طرف القلم ، فهذا يعني أن القطب الموجب مؤرض. إذا كان الضوء على طرف الإصبع ، فهو الأرض السلبية. ومع ذلك ، يجب الإشارة إلى أنه في نظام DC مع مرحل مراقبة أرضي ، لا يمكن استخدام هذه الطريقة لتحديد ما إذا كان نظام DC مؤرضًا أم لا.
