المكونات الهيكلية المهمة للمقياس المتعدد:
1. الرأس:
رأس مقياس متعدد المقياس هو مقياس حساس. يتم طباعة الاتصال الهاتفي على رأس العداد مع مختلف الرموز وخطوط المقياس والقيم العددية.
يشير الرمز A - V - ω إلى أن هذا العداد الكهربائي هو مقياس متعدد يمكن أن يقيس التيار والجهد والمقاومة. هناك خطوط مقياس متعددة مطبوعة على الاتصال الهاتفي ، من بينها خط مقياس المقاومة المميز بـ "ω" على الطرف الأيمن هو صفر ، والطرف الأيسر ∞. توزيع قيم المقياس غير متكافئ.
يمثل الرمز "-" أو "DC" تيارًا مباشرًا ، "~" أو "AC" يمثل تيارًا بالتناوب ، و "~" يمثل خط المقياس الشائع بين التيار المتناوب والتيار المباشر. تمثل الخطوط الموجودة أسفل خط المقياس قيم المقياس المقابلة لمواضع التروس المختلفة لمفتاح المحدد.
يوجد أيضًا مقبض تعديل صفر ميكانيكي على رأس العداد لمعايرة المؤشر إلى موضع الصفر الأيسر.
2. حدد التبديل:
مفتاح اختيار المقياس المتعدد هو مفتاح دوار متعدد العتاد. تستخدم لتحديد عناصر القياس والنطاقات. تشمل عناصر قياس متعددة المتقلبات العامة: "MA" ؛ تيار التيار المستمر ، "V (-)": DC Voltage ، "V (~)": AC Voltage ، "ω": Resistance. ينقسم كل عنصر قياس إلى عدة نطاقات مختلفة للاختيار.

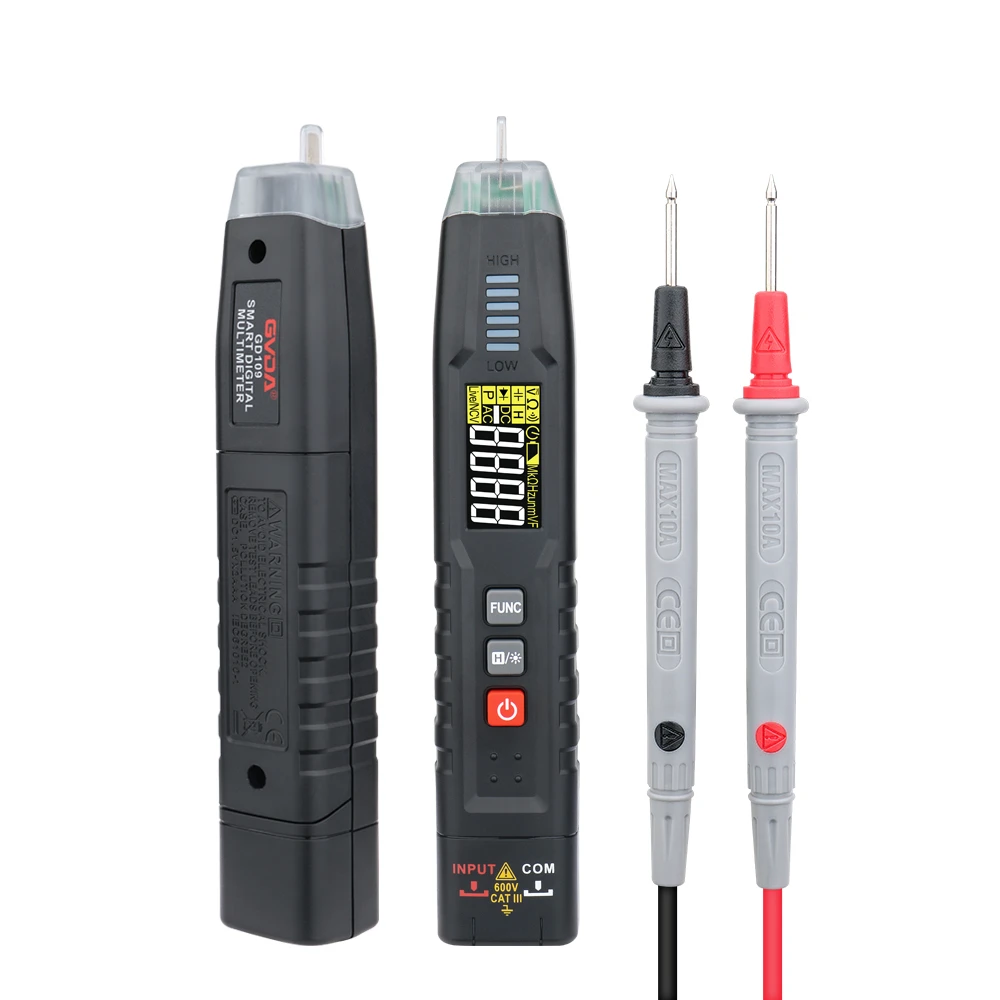

3. مقبس القلم والقلم:
ينقسم القلم إلى جزأين: الأحمر والأسود. عند الاستخدام ، يجب إدخال المسبار الأحمر في المقبس المميز بعلامة "+" ، ويجب إدراج المسبار الأسود في المقبس المميز بعلامة "-".
4. رأس (نوع المؤشر):
إنه مقياس AMMETER ELECTRY DC MAGNETO حساس للغاية ، ومؤشرات الأداء الرئيسية للمقياس المتعدد تعتمد إلى حد كبير على أداء رأس العداد. تشير حساسية رأس العداد إلى قيمة التيار المباشر الذي يتدفق من خلال رأس العداد عندما ينحرف المؤشر إلى نطاق كامل. كلما كانت هذه القيمة أصغر ، زادت حساسية رأس العداد. كلما زادت المقاومة الداخلية أثناء قياس الجهد ، كان أداءه أفضل.
هناك أربعة خطوط مقياس على الرأس ، ووظائفها على النحو التالي:
يتم وضع علامة على السطر الأول (من أعلى إلى أسفل) مع R أو ω ، مما يشير إلى قيمة المقاومة. عندما يكون المفتاح في نطاق OHM ، يتم قراءة خط المقياس هذا.
يتم تمييز السطر الثاني بـ ∽ و VA ، مما يشير إلى قيم AC و DC الجهد وتيار التيار المستمر. عندما يكون مفتاح التحويل في الجهد AC أو DC أو وضع تيار التيار المستمر والنطاق في مواضع أخرى باستثناء AC 10V ، تتم قراءة خط المقياس هذا.
يتم تمييز السطر الثالث بـ 10 فولت ، مما يشير إلى قيمة جهد التيار المتردد من 10 فولت. عندما يكون مفتاح التحويل في نطاق جهد التيار المتردد/التيار المستمر ومدى القياس عند 10 فولت تيار متردد ، تتم قراءة خط المقياس هذا.
يتم تمييز العنصر الرابع بـ DB ، مما يشير إلى مستوى الصوت.
5. رأس (رقمي):
يتكون رأس مقياس MultiMeter الرقمي عمومًا من رقاقة تحويل A/D (التناظرية/الرقمية) ، والمكونات المحيطية ، وشاشة بلورية سائلة. تتأثر دقة المقياس المتعدد بالرأس. يشار عادةً إلى مقياس متعدد ، بسبب الرقم الذي تم تحويله بواسطة رقاقة A/D ، على أنه مقياس رقمي رقمي {0}}/2 ، 4 1/2 multimeter multimeter ، وهكذا.
الرقائق الأكثر استخدامًا هي ICL7106 (A Classic 3- Bit ونصف شريحة النطاق اليدوي LCD ، تشمل الإصدارات اللاحقة 7106A ، 7106B ، 72067240 ، إلخ. رقاقة النطاق اليدوي).
6. خط القياس:
دائرة القياس هي دائرة تستخدم لتحويل الإشارات المقاسة المختلفة إلى تيارات صغيرة من التيار المستمر مناسبة لقياس العداد. وهو يتألف من المقاومات ومكونات أشباه الموصلات والبطاريات
يمكنه تحويل أنواع مختلفة من القياسات (مثل التيار والجهد والمقاومة وما إلى ذلك) ونطاقات مختلفة إلى حد معين من تيار DC الصغير من خلال سلسلة من المعالجة (مثل التصحيح ، التحويل ، تقسيم الجهد ، إلخ) وإرساله إلى العداد لقياسه.
7. مفتاح التحويل:
تتمثل وظيفتها في اختيار دوائر قياس مختلفة لتلبية متطلبات القياس لأنواع ونطاقات مختلفة. عادةً ما يكون مفتاح التبديل هو قرص دائري مع وظائف ونطاقات محددة حوله.
