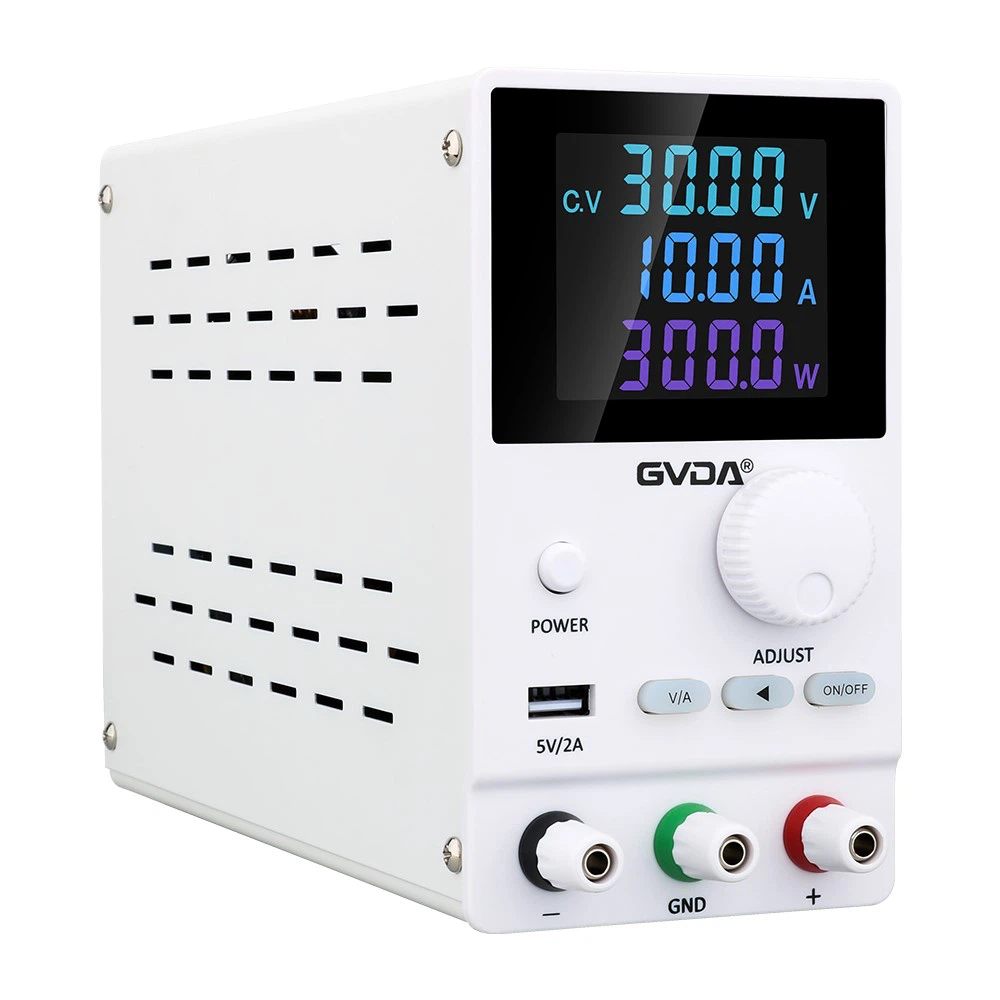

الفرق الأساسي بين تبديل مصدر الطاقة ومصدر الطاقة الخطي
1. تحويل مصدر الطاقة يحول التيار المباشر إلى تيار نبضي عالي التردد ، ويخزن الطاقة الكهربائية في مكونات الحث والسعة ، ويستخدم خصائص الحث والسعة لإطلاق الطاقة الكهربائية وفقًا للمتطلبات المحددة مسبقًا لتغيير جهد الخرج أو التيار ؛ لا يحتوي مصدر الطاقة الخطي على مكونات نبض وتخزين عالية التردد ، والتي تستخدم الخصائص الخطية للمكونات للتغذية الراجعة الفورية والتحكم في المدخلات لتحقيق جهد ثابت وتيار عند تغير الحمل.
2. يمكن لمزود طاقة التحويل التنحي أو زيادة الجهد. يمكن فقط لمصدر الطاقة الخطي التنحي.
3. مزود طاقة التحويل لديه كفاءة عالية. مزود الطاقة الخطي ذو كفاءة منخفضة.
4. سرعة التحكم في مزود الطاقة الخطية سريعة والتموج صغير. تموج مصدر طاقة التبديل كبير.
مبدأ العمل الرئيسي لمصدر طاقة التبديل هو أن أنابيب MOS للجسر العلوي والجسر السفلي يتم تشغيلهما بدوره. أولاً ، يتدفق التيار عبر أنبوب MOS للجسر العلوي ، ويتم استخدام وظيفة التخزين للملف لتجميع الطاقة الكهربائية في الملف. أخيرًا ، يتم إيقاف تشغيل أنبوب MOS للجسر العلوي ، ويتم تشغيل الجسر السفلي. يقوم أنبوب MOS والملف والمكثف للجسر بتزويد الطاقة باستمرار إلى الخارج. ثم قم بإيقاف تشغيل أنبوب MOS للجسر السفلي ، ثم قم بتشغيل الجسر العلوي للسماح للتيار بالدخول ، وكرر ذلك ، لأن أنابيب MOS تحتاج إلى تشغيلها وإيقافها بدورها ، لذلك يُطلق عليها اسم مصدر طاقة التبديل.
يختلف مصدر الطاقة الخطي. يتغير مزود الطاقة الخطي المنظم (LDO) ويتحكم في جهد الخرج والتيار عن طريق تغيير درجة التوصيل للترانزستور. في مزود الطاقة الخطي المنظم (LDO) ، يكون الترانزستور مكافئًا لمقاوم متغير. ، متصلة في سلسلة في دائرة إمداد الطاقة. نظرًا لعدم وجود مفتاح للتدخل ، فإن أنبوب الماء العلوي يقوم بتصريف المياه. إذا كان هناك الكثير من الماء ، فسوف يتسرب. هذا ما نراه غالبًا في بعض مصادر الطاقة الخطية. يولد أنبوب MOS الكثير من الحرارة ، ويتم تحويل جميع الطاقة الكهربائية التي لا تنضب إلى طاقة حرارية. من وجهة النظر هذه ، تكون كفاءة التحويل لمصدر الطاقة الخطي منخفضة للغاية ، وعندما تكون الحرارة عالية ، من المؤكد أن عمر المكونات ينخفض ، مما يؤثر على تأثير الاستخدام النهائي. ومع ذلك ، فإن الاختلاف بين مصدر طاقة التبديل ومصدر الطاقة الخطي هو طريقة عملهما بشكل أساسي.
يعمل جهاز الطاقة الخاص بمصدر الطاقة الخطي في حالة خطية ، أي أن جهاز الطاقة يعمل دائمًا بمجرد استخدامه ، لذلك يؤدي إلى انخفاض كفاءته في العمل ، بشكل عام بنسبة 50٪ ~ 60٪ ، و يجب أن يقال أنه مصدر طاقة خطي للغاية. تجعل طريقة عمل مصدر الطاقة الخطي من الضروري أن يكون لديك جهاز جهد للتغيير من الجهد العالي إلى الجهد المنخفض. بشكل عام ، إنه محول ، وهناك آخرون مثل مزود الطاقة KX ، والذي يقوم بعد ذلك بتصحيح وإخراج جهد التيار المستمر. ونتيجة لذلك ، فإن حجمه كبير وثقيل ومنخفض الكفاءة ويولد الكثير من الحرارة. لديه أيضًا مزاياه: تموج صغير ، معدل تعديل جيد ، تدخل خارجي صغير. مناسبة للدوائر التناظرية ، ومكبرات الصوت المختلفة ، إلخ.
يستخدم جميع المنظمين التغذية الراجعة (التغذية الراجعة) لتحقيق الاستقرار في جهد الخرج. يتم أخذ عينات من جهد الخرج من خلال مقسم المقاوم (الشكل 6) ، ويتم تغذية هذه الإشارة المقسمة مرة أخرى إلى مدخل واحد لمضخم الخطأ. يتم توصيل المدخلات الأخرى لمضخم الخطأ بجهد مرجعي ، وسيقوم مضخم الخطأ بضبط الإخراج لإجراء يتم استخدام تيار الإخراج من ترانزستور المرور للحفاظ على الإخراج الثابت لجهد التيار المستمر.
