بناء جهاز تحديد المدى الإلكتروني

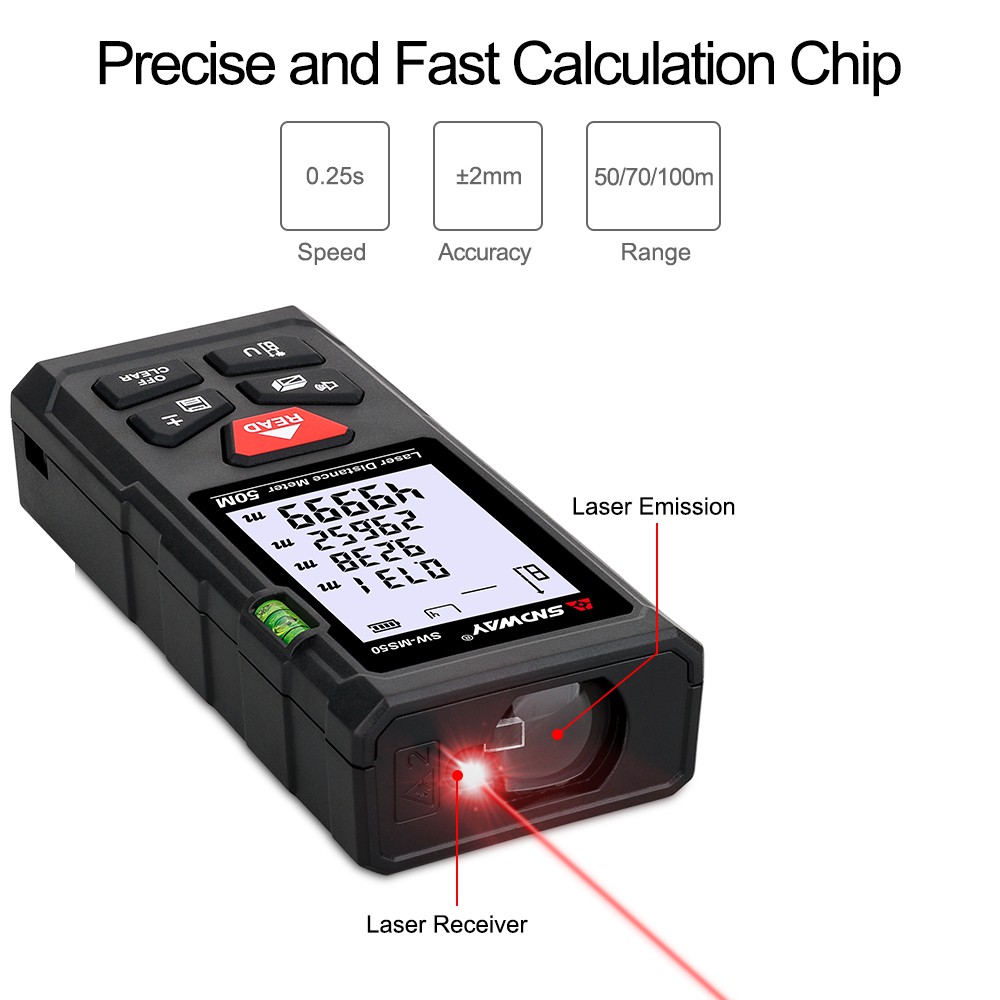

هناك العديد من أنواع أجهزة تحديد المدى الإلكترونية، مثل: جهاز تحديد المدى المحمول باليد، جهاز قياس المدى بالليزر، جهاز تحديد المدى بالموجات فوق الصوتية، جهاز تحديد المدى بالأشعة تحت الحمراء، يقدم العديد منها؛ مكتشف المدى البصري، الاسم الكامل باللغة الإنجليزية هو "Optical Range Finder". يمكن ترجمتها حرفيًا على أنها "أداة قياس المدى"، وهي أداة تستخدم مفهوم الدوال المثلثية لقياس المسافة. على الرغم من أن مفهومها قد تم اقتراحه في القرن الثامن عشر، إلا أنه كان من الصعب تحقيقه بسبب تقنية معالجة العدسات البصرية المتخلفة في ذلك الوقت.
يمكن استخدام محطات توتال في كافة المجالات المساحية تقريباً. تتكون المحطة الشاملة الإلكترونية من جزء مزود الطاقة، ونظام قياس الزاوية، ونظام قياس المسافة، وجزء معالجة البيانات، وواجهة الاتصال، وشاشة العرض، ولوحة المفاتيح.
بالمقارنة مع الثيودوليت الإلكتروني والثيودوليت البصري، فإن جهاز الرفع المساحي يضيف العديد من المكونات الخاصة، وبالتالي فإن جهاز الرفع المساحي لديه وظائف أكثر من أدوات قياس الزاوية والمسافة الأخرى، وهو أكثر ملاءمة للاستخدام. تشكل هذه المكونات الخاصة الخصائص الفريدة للمحطة الشاملة من حيث الهيكل.
1. التلسكوب المحوري
يحقق تلسكوب المحطة الشاملة المحورية لمحور خط البصر، وانبعاث موجة الضوء الممتدة، والمحور البصري المستقبل. المبدأ الأساسي للمحور هو: تثبيت نظام منشوري تقسيم الشعاع بين العدسة الموضوعية التلسكوبية وعدسة التركيز، وتحقيق الوظائف المتعددة للتلسكوب من خلال هذا النظام، أي التصويب على الهدف، وجعله صورة على شبكاني ، وقياس الزاوية. في الوقت نفسه، يمكن لنظام المسار البصري الخارجي لجزء قياس المسافة أن يجعل ضوء الأشعة تحت الحمراء المعدل المنبعث من الصمام الثنائي الحساس للضوء لجزء قياس المسافة ينعكس مرة أخرى من خلال نفس المسار بعد إطلاقه على المنشور العاكس من خلال العدسة الموضوعية، و ثم يتم استقبال الضوء المرتجع بواسطة الصمام الثنائي الضوئي من خلال عمل المنشور مزدوج اللون. ولقياس المسافة، من الضروري إعداد نظام مسار بصري داخلي داخل الجهاز. يتم إرسال ضوء الأشعة تحت الحمراء المعدل المنبعث من الصمام الثنائي الحساس للضوء إلى الثنائي الضوئي للاستقبال من خلال الألياف الضوئية في نظام منشور تقسيم الشعاع، ويتم تعديل مرحلة الضوء بواسطة المسارات البصرية الداخلية والخارجية. يحسب الفرق زمن سفر الضوء بشكل غير مباشر ويحسب المسافة المقاسة.
تتيح المحورية للتلسكوب تحقيق وظيفة القياس لقياس جميع عناصر القياس الأساسية مثل الزاوية الأفقية والزاوية الرأسية والمسافة المائلة في نفس الوقت. إلى جانب وظيفة معالجة البيانات القوية والمريحة للمحطة الشاملة، فإن المحطة الشاملة مريحة للغاية في الاستخدام.
2. التعويض التلقائي ذو المحورين
تم إدخال مبدأ التعويض التلقائي ثنائي المحور في فحص الجهاز ومعايرته. إذا تم إمالة المحور الطولي للمحطة الشاملة أثناء التشغيل، فسوف يتسبب ذلك في حدوث أخطاء في مراقبة الزاوية، ولا يمكن تعويض قيم المراقبة للجانبين الأيسر والأيمن للوجه. يمكن لنظام التعويض التلقائي للإمالة ثنائي المحور (أو المحور الواحد) الفريد من نوعه لمحطة الرصد الشاملة مراقبة ميل المحور الطولي، وتصحيح خطأ قياس الزاوية الناتج عن ميل المحور الرأسي تلقائيًا في قراءة القرص ( بعض إجمالي الحد الأقصى المسموح به للمحور الطولي لجهاز المحطة هو ±6'). ، يمكن أيضًا حساب خطأ الزاوية الناتج عن ميل المحور الرأسي تلقائيًا بواسطة المعالج الدقيق وفقًا لصيغة تصحيح ميل المحور الرأسي، وإضافته إلى قراءة القرص لتصحيحها، بحيث يتم عرض القراءة على الاتصال الهاتفي هو القيمة الصحيحة، أي ما يسمى بالتعويض التلقائي لإمالة المحور الرأسي.
3. لوحة المفاتيح
لوحة المفاتيح هي جهاز جهاز الرفع المساحي لإدخال تعليمات التشغيل أو البيانات أثناء المسح. لوحة المفاتيح وشاشة العرض لجهاز المحطة الشاملة ذات جانبين، مما يجعلها ملائمة للتشغيل أثناء العمليات الأمامية والخلفية.
4. الذاكرة
تتمثل وظيفة ذاكرة المحطة الشاملة في تخزين بيانات القياس التي تم جمعها في الوقت الفعلي، ثم نقلها إلى أجهزة أخرى مثل أجهزة الكمبيوتر لمزيد من المعالجة أو الاستخدام. ذاكرة جهاز توتال ستيشن لها نوعان: الذاكرة الداخلية وبطاقة الذاكرة.
الذاكرة الداخلية للمحطة الشاملة تعادل الذاكرة الداخلية (RAM) للكمبيوتر، وبطاقة الذاكرة هي وسيلة تخزين خارجية، تُعرف أيضًا باسم بطاقة الكمبيوتر الشخصي، وهي تعادل قرص الكمبيوتر.
5. واجهة الاتصالات
يمكن لمحطة المجموع إدخال البيانات المخزنة في الذاكرة إلى الكمبيوتر من خلال واجهة الاتصال BS-232C وكابل الاتصال، أو نقل البيانات والمعلومات الموجودة في الكمبيوتر إلى المحطة الشاملة من خلال كابل الاتصال لتحقيق شيئين- طريقة نقل المعلومات.
