من أجل ضمان دقة القياس وسلامته ، يجب إجراء عمليات الفحص التالية على مقياس مشبك مقاومة التأريض قبل الاستخدام:
1. الفحص البصري: يجب ألا يكون هناك عيوب مثل التلف. على وجه الخصوص ، يجب إغلاق الفكين بإحكام ، ويجب أن يكون قلب الحديد خاليًا من الصدأ والأوساخ ؛ 2. إذا كان مقياسًا لمقاومة التأريض من نوع المؤشر الميكانيكي ، فيجب أن يشير المؤشر في هذا الوقت إلى "0" ، وإلا يجب ضبطه على "0" ؛ 3. تقدير حجم التيار المقاس واختيار الترس المناسب. مبدأ اختيار الترس هو: ضبط القيمة أكبر من القيمة المقاسة وقريبة من المحطة الواحدة.

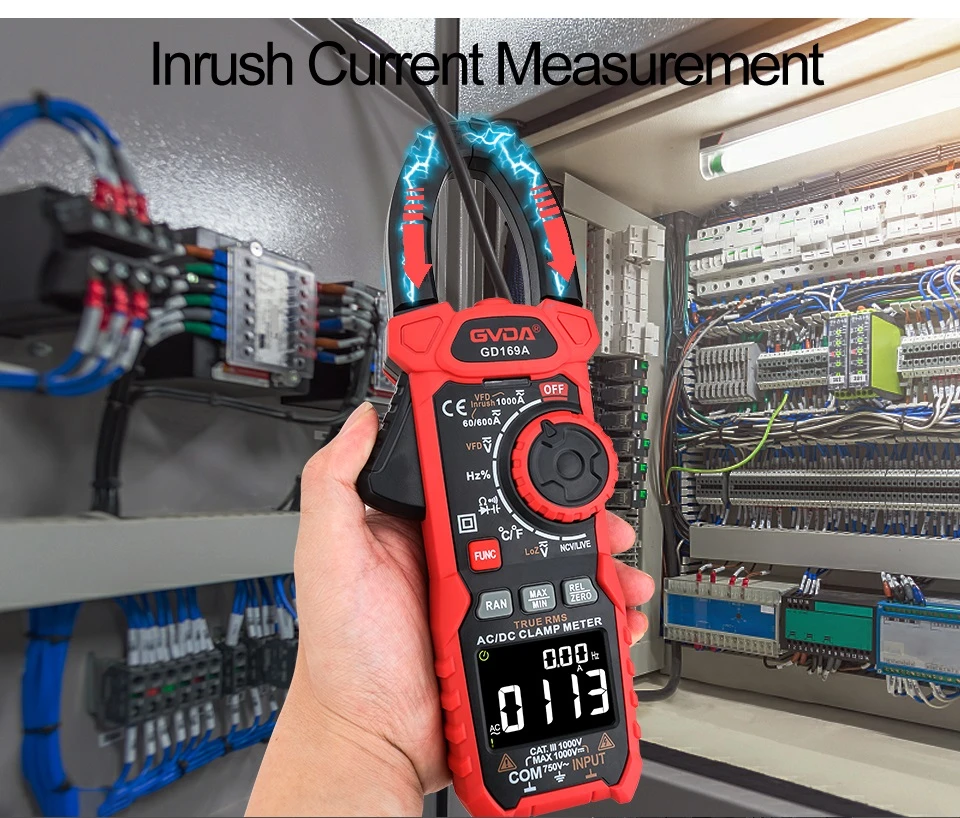

عند القياس ، افتح الفكين ، وقم بربط السلك المراد قياسه في الفكين ، وأغلق الفكين ، وحرف الإبرة لقراءة القيمة الحالية المقاسة. قبل القراءة ، يجب أن يكون مقياس مشبك التأريض مسطحًا قدر الإمكان (نوع المؤشر الميكانيكي مقياس مشبك مقاومة الأرض) ، لا يهم مقياس مشبك مقاومة الأرض الرقمي.
انتبه عند القياس
1. يجب حمل القفازات أثناء الاختبار (يجب أن تكون القفازات المعزولة نظيفة وجافة من الأسلاك) ، ويجب وضع وصي إذا لزم الأمر ؛ 2. عندما يكون تغيير القياس مطلوبًا ، يجب سحب السلك من الفكين أولاً ، ثم بعد ذلك يجب تثبيت السلك للقياس ؛ 3. الجهد للموصل تحت الاختبار لا يمكن أن يتجاوز مستوى الجهد لمقياس مقاومة التأريض. 4. يحظر استخدام مقياس مقاومة التأريض للقياس مع العزل السيئ والموصلات. احرص على عدم التسبب في حدوث ماس كهربائي من الطور إلى الطور ودائرة قصر من الطور إلى الأرض ؛ 6. ليس من المناسب قياس تيار الخط في بيئة درجات الحرارة المرتفعة ، كما أنه غير مناسب للقياس بالقرب من المجال المغناطيسي القوي. المجال المغناطيسي الخارجي له تأثير كبير على القيمة المقاسة. إذا تم إجراء القياس بجوار المعدات الحالية ذات الحمولة العالية ، فيجب قياسها في مكان آخر لتقليل دائرة قصر الخطأ الناتجة عن المجال المغناطيسي ؛ 7. غير مناسب للقياس في الأماكن الرطبة وطقس العواصف الرعدية ، لأن مقياس مشبك التأريض يجب أن يقاس مباشرة باليد ، ويجب أن تبقى المعدات الكهربائية الجارية ، وفكين ، ومقابض ، وأيدي أفراد القياس نظيفة وجافة أثناء القياس 8. خطأ القياس للتيار غير المقدر بواسطة مقياس مشبك مقاومة التأريض كبير ، ويحدد مبدأ العمل لمقياس مشبك مقاومة التأريض استخدام مقياس مشبك التأريض بالمعدل المحدد ، بالإضافة إلى قياس الجيب تيار الموجة ، فإن قياس التيارات الموجية الأخرى سينتج أخطاء. بشكل عام ، يكون خطأ شكل الموجة في التوافقيات الفردية أكبر من خطأ الموجات الطيفية ، خاصة الموجة التوافقية الثالثة. يصبح خطأ الموجة أكبر ، ويتم قياس التيار المعدل نصف الموجة بمقياس مشبك مقاومة التأريض ، والخطأ أكبر أيضًا ؛ 9. بعد الاستخدام ، يجب وضع الترس في ترس التيار العالي ، وعندما يكون هناك غطاء للساعة ، ضعه في غطاء الساعة ، وقم بتخزينه في مكان جاف وجاف. مكان خالٍ من الغبار والغازات المسببة للتآكل والاهتزازات ؛ 10. لا يمكن قياس تيار الجهد العالي ، ولا يمكن أن يتجاوز جهد الدائرة قيد الاختبار الجهد المقنن لمقياس مشبك مقاومة التأريض ، ولا يمكن لمقياس مقاومة التأريض قياس المعدات الكهربائية ذات الجهد العالي.
يتميز جهاز القياس المتعدد بمزايا متعددة الأغراض ، ونطاق واسع ، واستخدام مريح. إنها أداة شائعة الاستخدام في القياس الكهربائي. يمكن استخدامه لقياس المقاومة ، جهد التيار المتردد والتيار المستمر والتيار المستمر في أعمال الصيانة الكهربائية. يمكن لبعض أجهزة القياس المتعددة أيضًا قياس الترانزستورات. المعلمات الرئيسية وسعة المكثفات ، إلخ.
