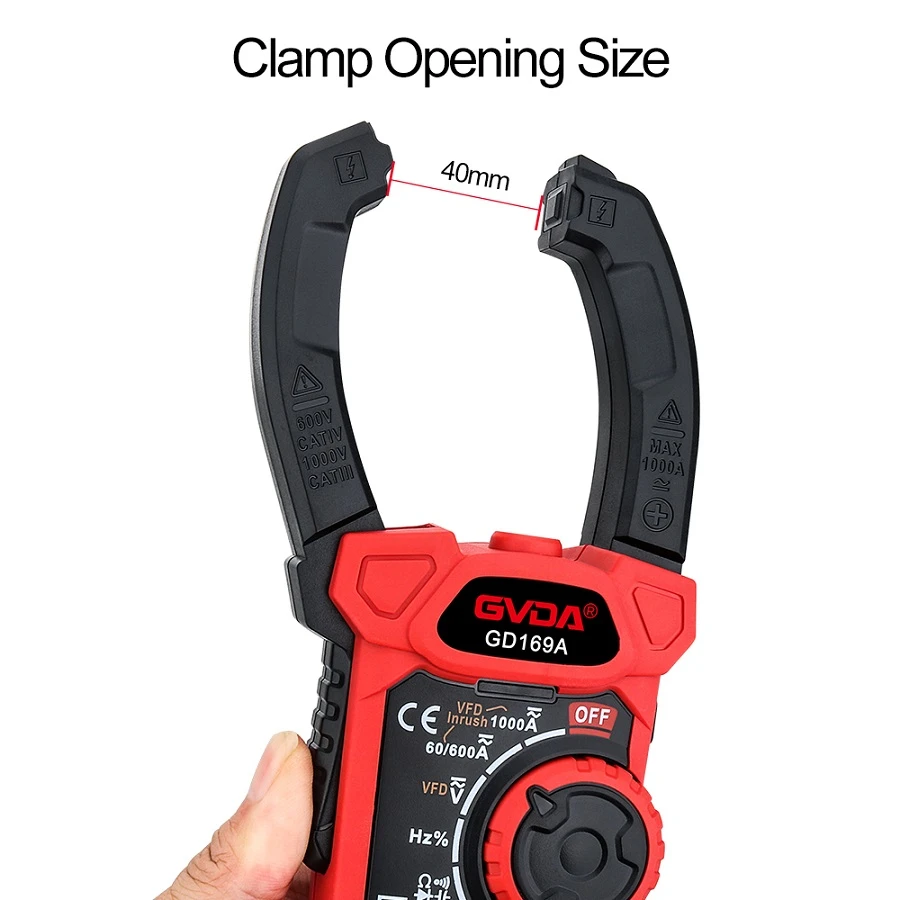

يمكن تقسيم المحولات الحالية لأجهزة القياس المشبكية تقريبًا إلى عدة فئات
المحول الحالي
عند قياس التيار الكبير للتيار المتردد، من الضروري تحويله إلى تيار منتظم نسبيًا لراحة القياس الثانوي للأجهزة (التصنيف الثانوي لمحولات التيار في الصين هو 5A أو 1A). وبالإضافة إلى ذلك، فإن الجهد على الخط مرتفع نسبيا، والقياس المباشر خطير للغاية. يلعب محول التيار دورًا في تحويل التيار والعزل الكهربائي. إنه جهاز استشعار تستخدمه المعدات الثانوية مثل أدوات القياس وحماية التتابع في نظام الطاقة للحصول على معلومات تيار الدائرة الأولية الكهربائية. يقوم المحول الحالي بتحويل التيار العالي إلى تيار منخفض بشكل متناسب. يتم توصيل الجانب الأساسي لمحول التيار بالنظام الأساسي، بينما يتم توصيل الجانب الثانوي بأجهزة القياس وحماية المرحل.
أثناء التشغيل العادي، يكون الجانب الثانوي للمحول في حالة دائرة قصر تقريبية، ويكون جهد الخرج منخفضًا جدًا. إذا كان الملف الثانوي عبارة عن دائرة مفتوحة أو كان الملف الأولي يتدفق تيارًا غير طبيعي (مثل تيار البرق، والتيار الرنيني الزائد، وتيار شحن المكثف، وتيار بدء تشغيل المحرِّض، وما إلى ذلك) أثناء التشغيل، فإن الجهد الزائد بآلاف الفولتات أو حتى عشرات الآلاف من الفولتات سوف يحدث يتم إنشاؤها على الجانب الثانوي. وهذا لا يشكل تهديدًا لعزل النظام الثانوي فحسب، بل يتسبب أيضًا في إثارة المحول للغاية واحتراقه، مما يعرض سلامة المشغلين للخطر.
المحول الحالي
يحتوي الجانب الأساسي على دورة واحدة فقط إلى عدد قليل من المنعطفات، ويحتوي السلك على مساحة مقطعية كبيرة، وهي متصلة على التوالي بالدائرة التي تم اختبارها. يحتوي الجانب الثانوي على لفات متعددة وأسلاك رفيعة، مما يشكل دائرة مغلقة بأدوات ذات مقاومة أقل (ملفات التيار من أجهزة القياس/عدادات الطاقة).
إن تشغيل محول التيار يعادل محول ذو دائرة قصر جانبية ثانوية، مع تجاهل تيار الإثارة. عدد دورات الأمبير يساوي I1N1=I2N2
تسمى النسبة الحالية بين تيار الملف الأولي I1 وتيار الملف الثانوي I2 لمحول التيار نسبة التيار الفعلية I1/I2=N2/N1=k.
تيار الإثارة هو المصدر الرئيسي للخطأ.
مستوى دقة محول التيار المستخدم للقياس هو {{0}}.2/0.5/1/3 حيث يشير 1 إلى أن خطأ نسبة التحويل لا يتجاوز ± 1%. بالإضافة إلى ذلك، هناك أيضًا مستويات 0.2S و0.5S.
2. محولات التيار الواقية
تنقسم محولات التيار الواقية إلى: 1. محولات تيار الحماية من الحمل الزائد، 2. محولات تيار الحماية التفاضلية، 3. محولات تيار حماية التأريض (محولات التيار ذات التسلسل الصفري)
يتم استخدام محول التيار الوقائي بشكل أساسي جنبًا إلى جنب مع جهاز الترحيل لتوفير إشارة لقطع دائرة الخلل إلى جهاز الترحيل في حالة الحمل الزائد للدائرة القصيرة أو أخطاء أخرى في الخط، من أجل حماية سلامة مصدر الطاقة نظام. ظروف العمل وقياس التيار لمحولات التيار الواقية
محول التيار الوقائي
المحولات مختلفة تمامًا، ولا تبدأ المحولات الواقية في العمل بفعالية إلا عندما يكون التيار أعلى بعدة مرات أو عشرات المرات من المعتاد. المتطلبات الرئيسية لمحولات الحماية هي: 1. العزل الموثوق، 2. معامل الحد الدقيق الكافي، 3. الاستقرار الحراري والديناميكي الكافي.
