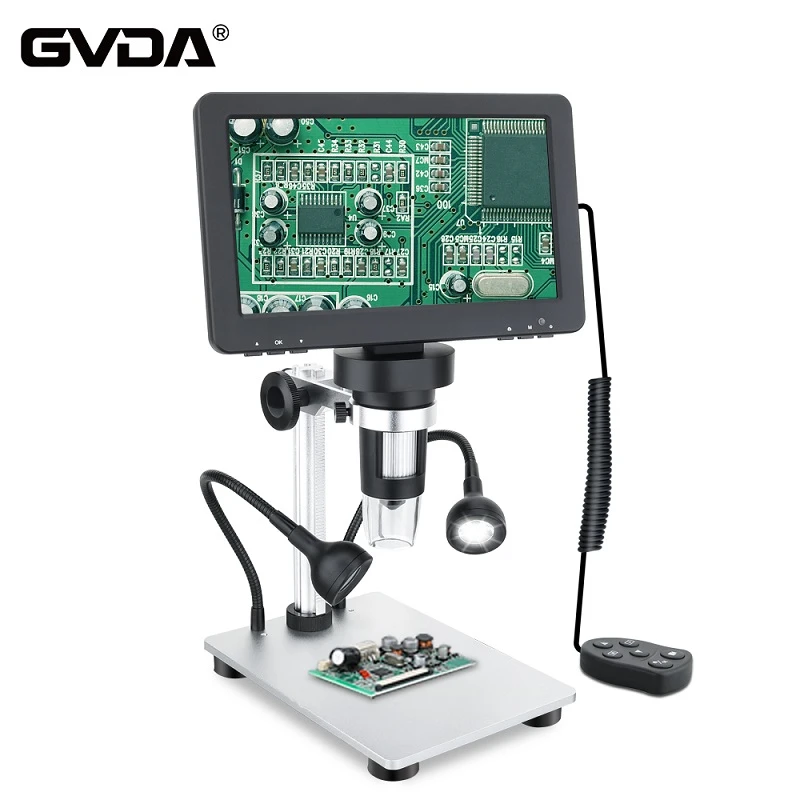

تكوين وهيكل المجهر

تكوين وهيكل المجهر

يتضمن تكوين وهيكل المجهر جزأين رئيسيين، وهما الجهاز الميكانيكي للمجهر والنظام البصري للمجهر. وفيما يلي سوف يعرض هذين الجزأين بالتفصيل

الجزء الميكانيكي للمجهر:

1. أنبوب المرآة

أنبوب طويل دائري ومجوف في الجزء العلوي من المجهر، مع عدسة عينية مثبتة في الطرف العلوي لفوهة الأنبوب وطرف سفلي متصل بالمحول الموضوعي. وتتمثل المهمة في حماية المسار البصري وسطوع التصوير.

2. المحول

مثبتة في الطرف السفلي من أنبوب المرآة، مقسمة إلى طبقتين، مع الطبقة العليا ثابتة والطبقة السفلية حرة في الدوران. توجد 2-4 فتحات دائرية على المحول لتركيب عدسات تكبير منخفضة أو عالية بتكبير مختلف.

3. دوامة التركيز الخشنة

تقع فوق ذراع المرآة، ويمكن تدويرها للسماح لأنبوب المرآة بالتحرك لأعلى ولأسفل، وبالتالي ضبط الطول البؤري.

4. دوامة شبه بؤرية دقيقة

يقع أسفل ذراع المرآة، ويكون نطاق حركته أصغر من نطاق حركته اللولبية للتركيز الخشن، ويمكنه ضبط الطول البؤري بدقة.

5. قاعدة المرآة

وهو عبارة عن مقعد معدني على شكل حدوة حصان يقع أسفل ذراع المرآة وفي أسفل المجهر. يستخدم لتثبيت ودعم جسم المرآة.

6. عمود المرآة

عمود قصير يقف منتصباً من قاعدة المرآة. يمكن لذراع المرآة العلوي ومقعد المرآة السفلي دعم ذراع المرآة والمسرح.

7. المفصل المائل

يوجد مفصل متحرك عند تقاطع عمود المرآة وذراع المرآة. يمكنه إمالة المجهر للخلف ضمن نطاق معين (لا يزيد بشكل عام عن 45 درجة) لسهولة المراقبة. ومع ذلك، عند استخدام ألواح الغلق المؤقتة للمراقبة، يُحظر استخدام الوصلات المائلة، خاصة عندما تحتوي الألواح على كواشف حمضية، لتجنب إتلاف جسم العدسة.

8. منصة التحميل

منصة معدنية تمتد إلى الأمام من ذراع المرآة. الشكل المربع أو الدائري هو المكان الذي توضع فيه عينة الشريحة. يحتوي الجزء المركزي على فتحة من خلال، ويوجد مشبك معدني مرن على الجانبين الأيسر والأيمن من الفتحة، والذي يستخدم لتثبيت الشريحة الزجاجية. بالمقارنة مع المجاهر التقليدية، غالبًا ما تحتوي على أدوات دفع على المسرح، والتي تتضمن مشابك ومسامير دفع. بالإضافة إلى تثبيت الشرائح، يمكنهم أيضًا تحريك الشرائح على المسرح.

البصريات المجهرية

1. العدسة: هي عدسة مثبتة على الطرف العلوي من ماسورة العدسة. وهي مكونة من مجموعة من العدسات، التي تمكن العدسة الموضوعية من تمييز وتضخيم صورة الجسم عدة مرات، مثل 5×، عشرة×، خمسة عشر×، عشرين×.

2. تعد العدسة الشيئية مكونًا أساسيًا يحدد جودة المجهر. يتم تركيبه على فتحة المحول، ويتكون أيضًا من مجموعة من العدسات، والتي يمكنها تكبير الجسم بوضوح. بشكل عام، هناك ثلاثة أهداف ذات تكبيرات مختلفة، وهي: هدف التكبير المنخفض (8 × أو 10 ×)، وهدف التكبير العالي (40 × أو 45 ×)، وهدف الغمر بالزيت (90 × أو 100 ×)، يمكنك اختيار واحد منها استخدم حسب الحاجة. تكبير المجهر هو تكبير العدسة العينية مضروبا في تكبير العدسة الشيئية.

3. يحتوي العاكس على مرآة دائرية ذات وجهين، أحد الجانبين مسطح والجانب الآخر مقعر أسفل المكثف. ويمكن قلبها في اتجاهات مختلفة، وذلك باستخدام مرآة مسطحة عندما يكون الضوء قوياً، ومرآة مقعرة عندما يكون الضوء قوياً.

4. المكثف

المجهر الذي يستخدمه الطلاب بشكل عام لا يحتوي على هذا الجهاز. وهي تتألف من عدسة مقعرة يمكنها تركيز الضوء المسقط بواسطة العاكس. يوجد برغي تعديل مكثف أمام عمود المرآة، والذي يمكنه رفع وخفض المكثف لضبط شدة الضوء. فإذا سقط قل سطوعه، وإذا ارتفع زاد سطوعه.

5. فتحة القزحية

تُعرف أيضًا باسم الفتحة المتغيرة، وتتكون من معظم الألواح المعدنية (لا يستخدمها الطلاب عادةً في المجاهر) وهي متوفرة في العديد من المجاهر. عند الاستخدام، يمكن تحريك مقبضها التحكم في نطاق نقل الضوء للعدسة المكثفة لضبط شدة الضوء. غالبًا ما يتم ربط حلقة معدنية بفتحة القزحية، وهي مزودة بمرشح لضبط درجة لون مصدر الضوء.

6. شادر

لا يحتوي المجهر البسيط على مكثف أو فتحة قزحية، ولكنه مجهز بجهاز حجب الضوء. تكون مظلة الشمس على شكل قرص، مع فتحات دائرية (فتحات) بأحجام مختلفة في الأعلى. من خلال محاذاة الفتحة مع الفتحة، يمكن تعديل شدة الضوء. مبدأ التصوير في المجهر (مبدأ التضخيم): الضوء ← العاكس ← ظلة الشمس ← الفتحة ← العينة (يجب أن تكون شفافة) ← عدسة العدسة الشيئية (مكبرة * * مرات لصورة حقيقية مقلوبة) ← أنبوب العدسة ← العدسة (مكبرة مرة أخرى إلى صورة خيالية) → العين.
