الخصائص التقنية لمقاييس الجهد العالي والمنخفض
يحتوي مقياس التيار الكهربائي للجهد العالي والجهد المنخفض على وظيفة توصيل أوتوماتيكية. إنه مصمم ومصنع خصيصًا لقياس تيار الجهد العالي. إنها تعتمد تقنية التصوير المقطعي المحوسب الجديدة وتقنية التكامل الرقمي. وتتكون من مقياس التيار الكهربائي الخاص وقضيب عزل الجهد العالي.
إذا لم يتم استخدام قضيب العزل ، فيمكن استخدامه أيضًا كمقياس عالي الدقة لمشبك الجهد المنخفض ومقياس تيار التسرب ، والذي يمكنه قياس التيار أو تيار التسرب بدقة 0. 1mA إلى 1000A.
يضمن التصميم المتكامل الفريد لرأس المشبك ومنطقة التوجيه لمقياس الجهد العالي والمنخفض الدقة العالية والموثوقية العالية والاستقرار العالي للاختبار المستمر طوال العام.
المعايير الفنية
الوظيفة قياس تيار التيار المتردد عالي الجهد ، تيار التيار المتردد منخفض الجهد ، قياس تيار التسرب ، مراقبة تيار التيار المتردد عبر الإنترنت

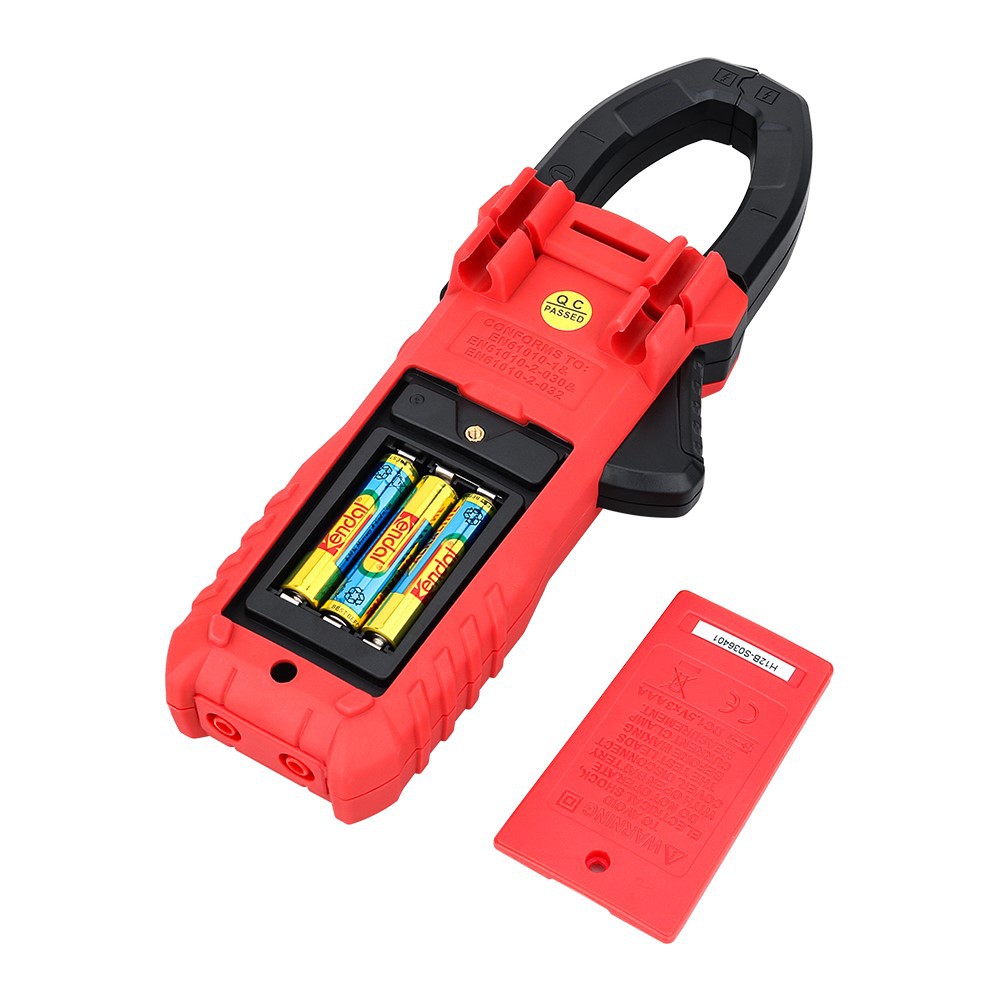

مزود الطاقة DC6V بطارية قلوية جافة (1.5V AAA × 4)
طريقة الاختبار المشبك CT ، طريقة التكامل
طريقة الإرسال هي الإرسال اللاسلكي ، ومسافة النقل بالخط المستقيم حوالي 30 مترًا
وضع العرض 4- شاشة عرض LCD رقمية ، وظيفة الإضاءة الخلفية ، مناسبة للأماكن المظلمة
حجم شاشة LCD 47 مم × 28.5 مم
حجم العرض والارتفاع والسماكة: 76 × 255 × 31 مم 3
حجم الفك φ48mm
معدل أخذ العينات حوالي 2 مرة / ثانية
نطاق القياس 0. 1mA ~ 1000A (50 / 60Hz تلقائي)
القرار 0. 1mA
التحول 0. 1mA -1000 النقل التلقائي
دقة الاختبار (23 درجة ± 5 درجة ، أقل من 8 0 بالمائة RH) 0.1 مللي أمبير -299 مللي أمبير: ± 1 بالمائة ± 3dgt
0. 30A -9. 99A: ± 1.5 بالمائة ± 5dgt
1 0. 0A -199. 9A: ± 2 بالمائة ± 5dgt
200A -399 أ: ± 2.5 بالمائة ± 5dgt
400A -600 أ: ± 3 بالمائة ± 5dgt
601A -1000 أ: ± 4 بالمائة ± 5dgt
اختبار الخط بجهد خط أقل من 60 كيلوفولت (تشغيل بخمسة أعمدة عازلة)
99 مجموعة من تخزين البيانات ، أثناء عملية التخزين ، يشير رمز "MEM" ، ويومض الرمز "FULL" للإشارة إلى امتلاء التخزين
يحافظ عقد الذروة تلقائيًا على قيمة الاختبار عند مستوى عالٍ ، عادةً في وضع الاختبار ، اضغط لفترة طويلة على الزر HOLD حتى يتم تشغيل ضوء الذروة ، أي ، يتم تشغيل وظيفة تعليق الذروة
الاحتفاظ بالبيانات اضغط على مفتاح HOLD للاحتفاظ بالبيانات في وضع الاختبار العادي ، وسيتم عرض رمز "HOLD"
استعلام البيانات "MR" إشارة رمز ، يمكن أن تقلب البيانات المخزنة لأعلى ولأسفل
عرض الفائض وظيفة تجاوز النطاق: عرض رمز "OL A"
لا توجد إشارة إشارة تعرض رمز "no {0}}" ديناميكيًا عندما لا يستقبل جهاز الاستقبال الإشارة المرسلة
إيقاف التشغيل التلقائي بعد حوالي 15 دقيقة من التشغيل ، سيتم إيقاف تشغيل جهاز القياس تلقائيًا لتقليل استهلاك البطارية
جهد البطارية عندما يكون جهد البطارية أقل من 4.8 فولت ، يتم عرض رمز الجهد المنخفض للبطارية ، مذكراً باستبدال البطارية
كاشف جودة العداد: حوالي 335 جرام (بما في ذلك البطارية) ، الوزن الإجمالي للمتر: حوالي 2.5 كجم (بما في ذلك قضيب العزل والبطارية)
درجة حرارة ورطوبة العمل -25 درجة -40 ؛ أقل من 80 بالمائة Rh
درجة حرارة التخزين والرطوبة -10 درجة -60 ؛ أقل من 70 بالمائة Rh
حجم قضيب العزل φ32mm ، 1m / قسم (5 أقسام)
قوة عازلة AC 100kV / rms (القسم 5 بين قضيب العزل وجوهر مشبك التيار عالي الجهد)
الهيكلية المضادة للتنقيط من النوع الثاني
يتم توصيل مقياس التيار الكهربائي عالي ومنخفض الجهد بقضيب العزل ، والذي يمكن استخدامه للقياس الحالي لخطوط الجهد العالي التي تقل عن 60 كيلو فولت ، وقياس التيار عبر الإنترنت ، ولديه أيضًا وظائف مثل الاحتفاظ بالذروة ، وحفظ البيانات ، وتخزين البيانات ، ونقل الأشعة تحت الحمراء ؛
يمكن لمقياس المشبك الخاص الخاص به بسهولة تثبيت أو إخلاء السلك المقاس عن طريق الضغط على قضيب العزل أو سحبه ، مما يوفر الوقت وسريعًا. يستخدم على نطاق واسع في المحطات الفرعية ومحطات الطاقة والمؤسسات الصناعية والتعدين ومحطات الاختبار وأقسام الصيانة الكهربائية للكشف عن التيار والأعمال الكهربائية الميدانية. انتظر.
يمكن استخدامه أيضًا كجهاز اختبار نسبة تحويل الجهد العالي والمنخفض ، أي لقياس تيارات الجهد العالي والمنخفض للدائرة الأولية والدائرة الثانوية على التوالي ، ثم حساب نسبة التحويل للجهد العالي والمنخفض يدويًا. قضيب العزل خفيف ، وله خصائص مقاومة الرطوبة ، ومقاومة درجات الحرارة العالية ، ومقاومة الصدمات ، ومقاومة الانحناء ، والعزل العالي ، وقابلية التوسع.
