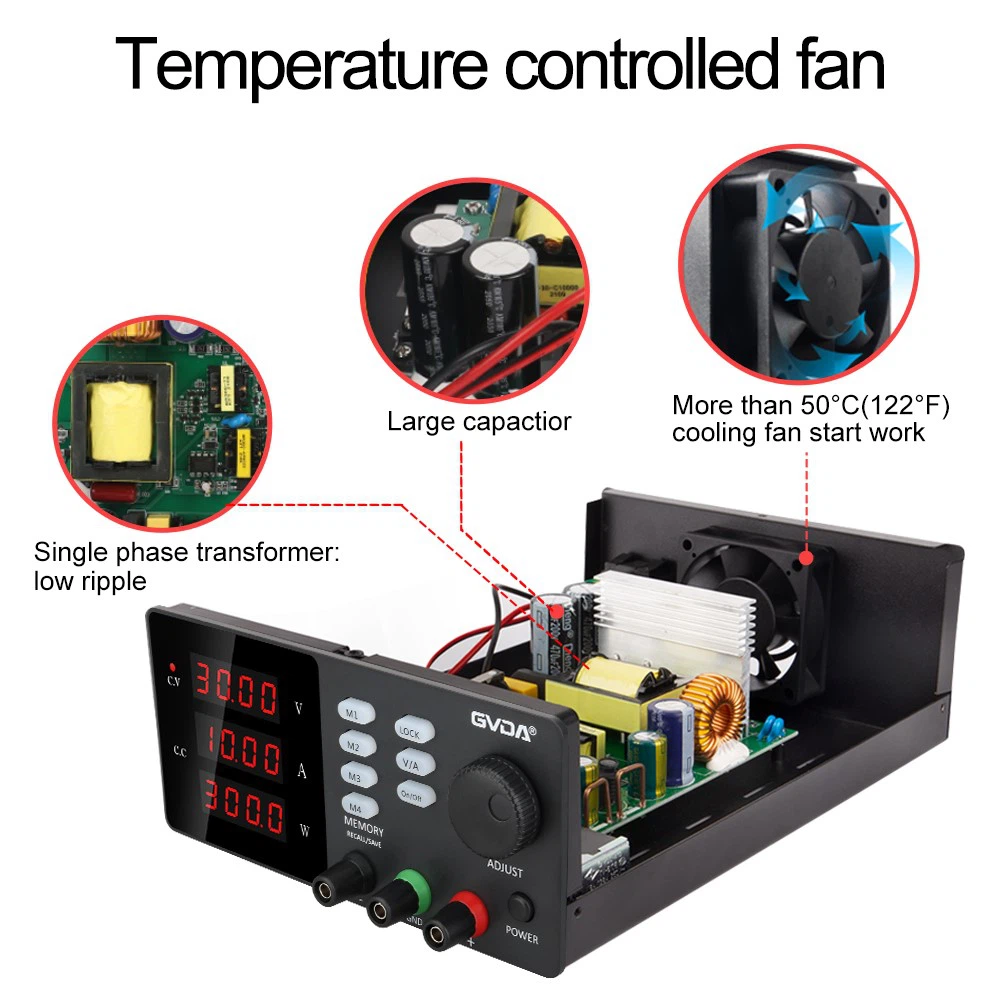

وضع تبديل مصدر الطاقة - وضع التحكم في ردود الفعل pWM
بشكل عام، يمكن تبسيط الدائرة الرئيسية من النوع الأمامي باستخدام المروحية المتدرجة الموضحة في الشكل 1، حيث يمثل Ug إشارة محرك إخراج PWM لدائرة التحكم. وفقًا لاختيار أوضاع التحكم في ردود الفعل PWM المختلفة، يمكن استخدام جهد الإدخال Uin، وجهد الخرج Uout، وتيار جهاز التبديل (يُقاد من النقطة b)، وتيار المحث (يُقاد من النقطة c أو d) في الدائرة كعينات. إشارات التحكم. عند استخدام جهد الخرج Uout كإشارة أخذ عينات تحكم، تتم معالجته عادةً بواسطة الدائرة الموضحة في الشكل 2 للحصول على إشارة الجهد Ue، والتي تتم بعد ذلك معالجتها أو إرسالها مباشرة إلى وحدة التحكم PWM. يحتوي مكبر الصوت التشغيلي للجهد (e/a) في الشكل 2 على ثلاث وظائف: ① تضخيم وتقديم تعليقات حول الفرق بين جهد الخرج والجهد المحدد Uref لضمان دقة الجهد المستقر في الحالة المستقرة. إن كسب تضخيم التيار المستمر لمضخم التشغيل هذا لا نهائي من الناحية النظرية، ولكنه في الواقع هو كسب تضخيم الحلقة المفتوحة لمكبر التشغيل التشغيلي. إشارة التحكم في ردود الفعل DC "النظيفة" (Ue) بسعة معينة، والتي تحافظ على مكون التردد المنخفض للتيار المستمر وتخفف مكون التردد العالي للتيار المتردد. نظرًا للتردد العالي وسعة ضوضاء المفتاح، إذا لم يكن تخفيف ضوضاء المفتاح عالي التردد كافيًا، فإن ردود الفعل المستقرة ستكون غير مستقرة؛ إذا كان توهين ضوضاء التبديل عالي التردد كبيرًا جدًا، فستكون الاستجابة الديناميكية بطيئة. على الرغم من التناقض، فإن مبدأ التصميم الأساسي لمكبرات الصوت التشغيلية لخطأ الجهد لا يزال "كسب عالي التردد المنخفض وكسب منخفض التردد العالي" قم بمعايرة نظام الحلقة المغلقة بالكامل لضمان التشغيل المستقر.
خصائص تحويل التيار الكهربائي PWM
1) أوضاع التحكم في ردود الفعل PWM المختلفة لها مزاياها وعيوبها. عند تصميم مصدر طاقة التبديل، يجب تحديد وضع التحكم PWM المناسب وفقًا للحالة المحددة.
2) يجب الجمع بين اختيار أوضاع التحكم المختلفة وطرق التغذية المرتدة PWM مع مراعاة متطلبات جهد الإدخال والإخراج المحددة لمصدر طاقة التحويل، وطوبولوجيا الدائرة الرئيسية واختيار الجهاز، ومستوى الضوضاء عالي التردد لجهد الخرج، ودورة العمل نطاق الاختلاف.
3) وضع التحكم PWM متطور ومترابط ويمكن تحويله إلى بعضه البعض في ظل ظروف معينة.
