المشبك مقياس التيار الكهربائي
مقياس المشبك (clamp meter) عبارة عن أداة تدمج محول التيار ومقياس التيار. إنه فرع مهم من جهاز رقمي متعدد. مبدأ عملها هو نفس مبدأ محول التيار لقياس التيار. يتكون مقياس المشبك من محول تيار وجهاز قياس التيار. يمكن فتح القلب الحديدي للمحول الحالي عند شد مفتاح الربط ؛ يمكن أن يمر السلك الذي يمر من خلاله التيار المقاس عبر فتحة قلب الحديد دون قطعه ، ويتم إغلاق القلب الحديدي عند تحرير مفتاح الربط. يصبح سلك الدائرة قيد الاختبار الذي يمر عبر قلب الحديد الملف الأساسي لمحول التيار ، حيث يتم تحفيز التيار في الملف الثانوي عن طريق تمرير التيار. بحيث يكون مقياس التيار المتصل بالملف الثانوي مؤشرًا ----- لقياس تيار الخط قيد الاختبار.
يمكن تغيير مقياس المشبك إلى نطاقات مختلفة من خلال إزاحة المفتاح. ومع ذلك ، لا يُسمح لها بالعمل مع الطاقة عند تبديل التروس. دقة مقياس المشبك ليست عالية بشكل عام ، عادة من 2.5 إلى 5 درجات. لسهولة الاستخدام ، توجد أيضًا مفاتيح نطاقات مختلفة في العداد لقياس مستويات مختلفة من التيار وقياس الجهد.
تم استخدام مقياس المشبك في الأصل لقياس تيار التيار المتردد ، ولكن المقياس المتعدد يحتوي الآن على جميع الوظائف التي يمتلكها ، والتي يمكنها قياس جهد التيار المتردد والتيار المستمر ، والتيار ، والسعة ، والصمام الثنائي ، والثالث ، والمقاومة ، ودرجة الحرارة ، والتردد ، وما إلى ذلك.
مقياس المشبك هو مقياس يستخدم لقياس مقدار التيار في خط كهربائي جاري ، ويمكنه قياس التيار دون انقطاع. إنها أداة كهربائية مصممة خصيصًا لقياس التيار المتردد العالي.
يُطلق على مقياس المشبك أيضًا مقياس المشبك ، ويُطلق على تايوان أكثر من مقياس الخطاف.
مقياس التيار الكهربائي المشبك هو أداة اختبار ملائمة (تُعرف أيضًا باسم القياس غير المدمر) لاكتشاف التيار دون قطع الدائرة عن طريق تثبيت السلك.
يقوم المؤشر التناظري متعدد المقاييس والمقاييس الرقمية المتعددة بقطع الدائرة لاكتشاف التيار ، بينما يتم تثبيت مقياس التيار الكهربائي من نوع المشبك فقط على الجلد الخارجي للسلك النشط لاكتشاف التيار. العملية بسيطة ، ويمكنها اكتشاف التيارات الكبيرة بأمان دون توصيل الدائرة مباشرة.
تحتوي عدادات المشبك والمقاييس المتعددة وعدادات مقاومة العزل على مؤشر تناظري ورقمي.
نطاق الكشف القياسي: يتراوح التيار المتردد والتيار المستمر بين 2 أمبير إلى 200 أمبير أو 400 أمبير ، وهناك منتجات يمكنها اكتشاف تيار مرتفع يبلغ 2000 أمبير ؛
هناك أيضًا منتجات للكشف عن التسرب يمكنها اكتشاف التيارات الصغيرة للعديد من مللي أمبير ، ومنتجات يمكنها اكتشاف RMS الحقيقي (True RMS) للموجات غير الجيبية بخلاف الموجات الجيبية مثل إمدادات طاقة المحولات وتبديل إمدادات الطاقة.
أساسيات المشبك متر
1: كائن الكشف
وفقًا لكائنات الكشف المختلفة ، تيار التيار المتردد ، تيار التيار المستمر ، أو تيار التسرب لتحديد النموذج ؛

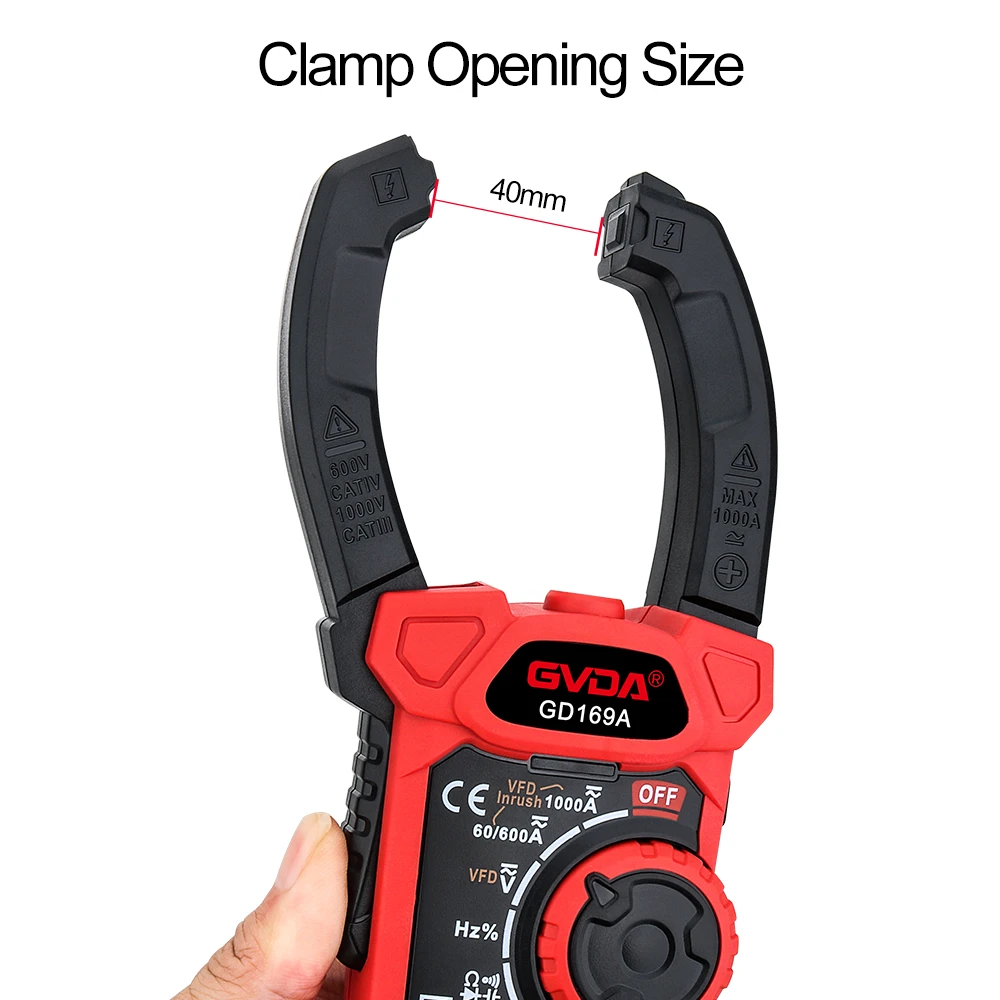

2: حجم قابل للكشف من أكبر موصل
مع موقع الاختبار ، هناك مواصفات مختلفة من قطر 21 مم إلى قطر 53 مم.
3: هل من الضروري الكشف عن القيمة الحقيقية؟
لا يستطيع مقياس التيار الكهربائي باستخدام طريقة القيمة المتوسطة اكتشاف الدوائر غير الجيبية بشكل صحيح مثل المحركات ودوائر المحولات. لاكتشاف مثل هذه الدوائر ، يجب استخدام مقياس التيار الكهربائي RMS الحقيقي.
4: وظائف أخرى
لا يمكن فقط اكتشاف التيار ، ولكن أيضًا وظيفة الكشف وإخراج التسجيل في نموذج واحد.
تصنيف متر المشبك
حسب هيكلها واستخدامها ، فهي مقسمة إلى نوع المحولات والنظام الكهرومغناطيسي.
شائع الاستخدام هو مقياس التيار الكهربائي من نوع المحول ، والذي يتكون من محول التيار وأداة نظام المعدل. يمكنه فقط قياس تيار التيار المتردد. لا علاقة لانحراف الجزء المتحرك من الجهاز الكهرومغناطيسي بقطبية التيار ، لذلك يمكن استخدامه لكل من التيار المتردد والتيار المستمر.
