نصائح خاصة للاستخدام لأجهزة القياس الرقمية المتعددة

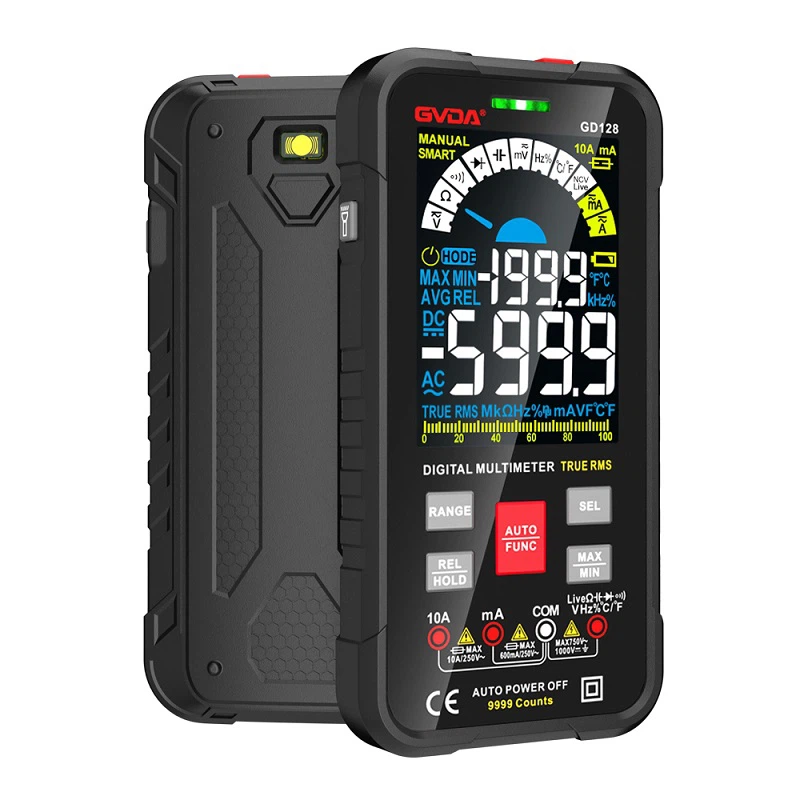

هيكل المتر الرقمي
يتكون المقياس الرقمي المتعدد من الفولتميتر الرقمي ودوائر التحويل الوظيفية المقابلة. يمكنه قياس المعلمات المختلفة مباشرة مثل جهد التيار المتردد والتيار المستمر والتيار المتردد والتيار المستمر والمقاومة والسعة والتردد. تستخدم أجهزة قياس الفولتميتر الرقمية عادةً شريحة دائرة متكاملة تدمج محول A/D مع وحدة تحكم منطقية للعرض يمكنها تشغيل الشاشة مباشرة. يتم وضع المقاومات والمكثفات وشاشات العرض ذات الصلة حوله لتشكيل رأس جهاز قياس رقمي متعدد. إنه يقيس فقط جهد التيار المستمر، ويجب تحويل المعلمات الأخرى إلى جهد تيار مستمر يتناسب مع حجمها قبل أن يمكن قياسها. يتم تحديد الأداء العام لجهاز القياس الرقمي المتعدد بشكل أساسي من خلال أداء رأس جهاز القياس الرقمي. الفولتميتر الرقمي هو جوهر المقياس الرقمي المتعدد، ومحول A/D هو جوهر الفولتميتر الرقمي. تشكل محولات A/D المختلفة أجهزة قياس رقمية متعددة بمبادئ مختلفة. تعد دائرة تحويل الوظائف دائرة أساسية لأجهزة القياس الرقمية المتعددة لتحقيق قياس متعدد المعلمات. تتكون دائرة قياس الجهد والتيار عمومًا من مقسم الجهد السلبي وشبكات مقاومة التحويل؛ يتم تنفيذ دوائر تحويل التيار المتردد/المستمر ودوائر التحويل لقياس المعلمات الكهربائية مثل المقاومة والسعة بشكل عام باستخدام شبكة مكونة من أجهزة نشطة. يمكن تحقيق اختيار الوظيفة من خلال تبديل المفتاح الميكانيكي، ويمكن تحقيق اختيار النطاق من خلال تبديل مفتاح التحويل، أو من خلال دائرة تبديل النطاق التلقائي.
قم بتمييز الترانزستور باستخدام وضع الصمام الثنائي ووضع 200M Ω
1. ضع مفتاح المتر المتعدد في وضع الصمام الثنائي، حيث أن وضع الصمام الثنائي للمقياس المتعدد الرقمي لديه خرج جهد يبلغ حوالي 2.7 فولت. استخدم الموصلية أحادية الاتجاه لوصلة PN لتحديد القطب b- والترانزستورات NPN/PNP.
(1) بافتراض أن أحد قطبي الترانزستور هو القطب b، قم بتوصيل المسبار الأحمر بالقطب المفترض b، وقم بتوصيل المسبار الأسود بالقطبين الآخرين لقياس مقاومته. إذا كانت المقاومة منخفضة ومتساوية تقريبًا في كلا القياسين، فقم بتبديل المجسات لقياس ما إذا كانت مقاومتها عالية ومتساوية. ثم قم بتوصيل المسبار الأحمر بالقطب b وحدد ما إذا كان ترانزستور NPN.
(2) إذا كان المسبار الأحمر متصلاً بالقطب المفترض b وتم قياسه وفقًا للطريقة المذكورة أعلاه، فإن النتائج كلها مقاومة عالية ومتساوية. إذا كانت مقاومة المسبار المُبدل مقاومة منخفضة ومتساوية، فإن المسبار الأسود متصل بالقطب b وهو ترانزستور PNP.
