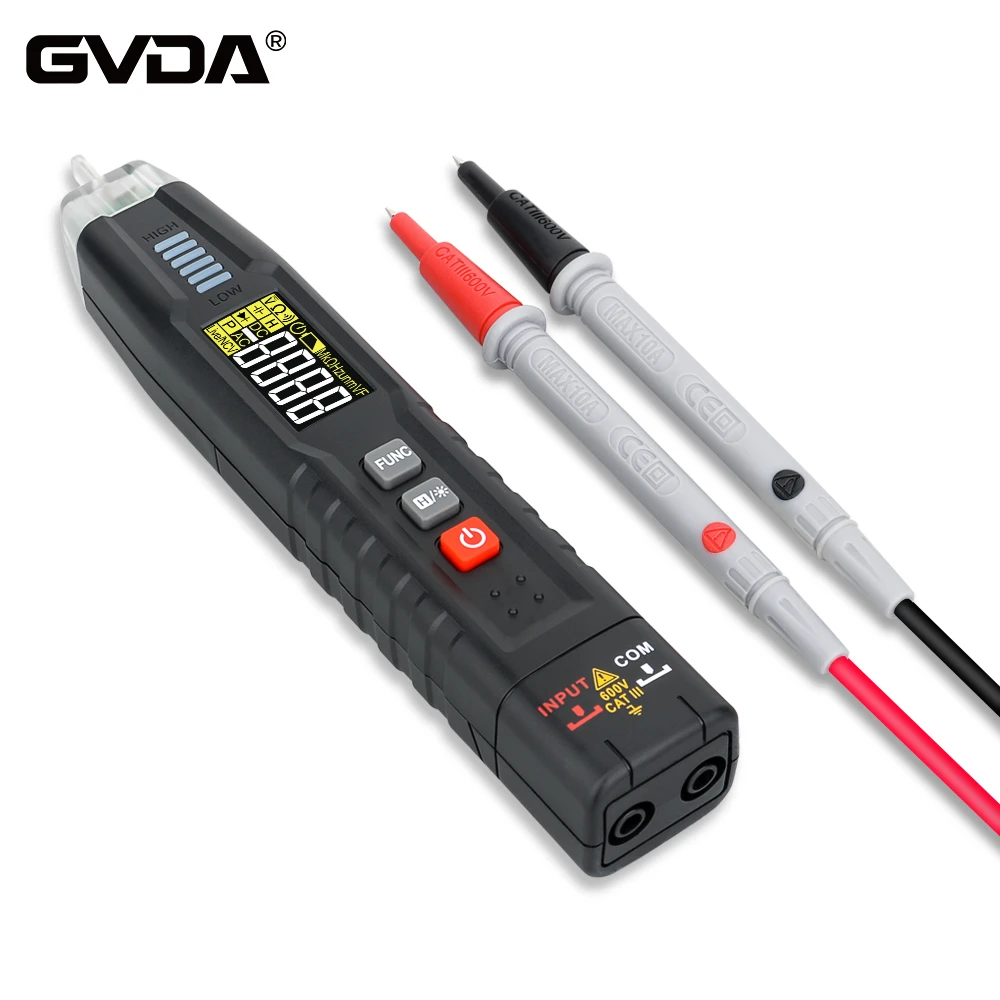

قياس المقاومة باستخدام المتر الرقمي
أدخل قلم الاختبار الأحمر في مقبس "V/Ω"، وحدد نطاق قياس المقاومة المناسب وفقًا لحجم المقاومة، ثم المس أقلام الاختبار الحمراء والسوداء على طرفي المقاوم، ولاحظ القراءة. على وجه الخصوص، عند قياس المقاومة داخل الدائرة (المقاومة على لوحة الدائرة)، يجب إيقاف تشغيل مصدر الطاقة للدائرة أولاً لتجنب الارتعاش في القراءة. يحظر استخدام المقاوم لقياس التيار أو الجهد (خاصة جهد التيار المتردد 220 فولت)، وإلا فإن جهاز القياس المتعدد سوف يتلف بسهولة. بالإضافة إلى ذلك، يمكن أيضًا استخدام مستوى المقاومة للحكم على جودة المكثف. قم أولاً بتقصير دائرة قطبي المكثف (المس كلا القطبين بسلك اختبار واحد في نفس الوقت لتفريغ المكثف)، ثم المس سلكي الاختبار للمقياس المتعدد بقطبي المكثف على التوالي، ولاحظ ما هو معروض قراءة المقاومة إذا كانت قراءة المقاومة المعروضة في البداية صغيرة جدًا (أي ما يعادل دائرة كهربائية قصيرة)، يبدأ المكثف في الشحن، وتزداد قراءة المقاومة المعروضة تدريجيًا، وفي النهاية تصبح قراءة المقاومة المعروضة "1" (أي ما يعادل دائرة مفتوحة) فهذا يعني أن المكثف على ما يرام. إذا تم اتباع الخطوات المذكورة أعلاه وبقيت قراءة المقاومة المعروضة دون تغيير، فهذا يعني أن المكثف تالف (دائرة مفتوحة أو دائرة كهربائية قصيرة). يجب إيلاء اهتمام خاص لاختيار نطاق المقاومة المناسب بناءً على حجم المكثف عند القياس. على سبيل المثال، يجب أن يستخدم 47μF نطاق 200k، بينما يجب أن يستخدم 4.7μF نطاق 2M، وما إلى ذلك.
احتياطات
1. انتبه إلى الاختيار الصحيح لنطاق القياس ومقبس الرصاص الاختباري الأحمر. عند قياس كمية غير معروفة، يجب عليك أولاً ضبط النطاق إلى الحد الأقصى، ثم ضبطه من الكبير إلى الأصغر حتى يصبح مناسبًا. إذا تم عرض "1"، فهذا يعني أنه تم قطعه بشكل زائد ويجب زيادة النطاق.
2. عند عدم القياس، قم بإيقاف تشغيل مصدر الطاقة.
3. عند تغيير النطاق، يجب فصل أسلاك الاختبار عن النقطة المقاسة.
4. عند قياس التيار، تجنب التحميل الزائد.
5. لا يسمح باستخدام إعدادات المقاومة أو التيار لقياس الجهد.
