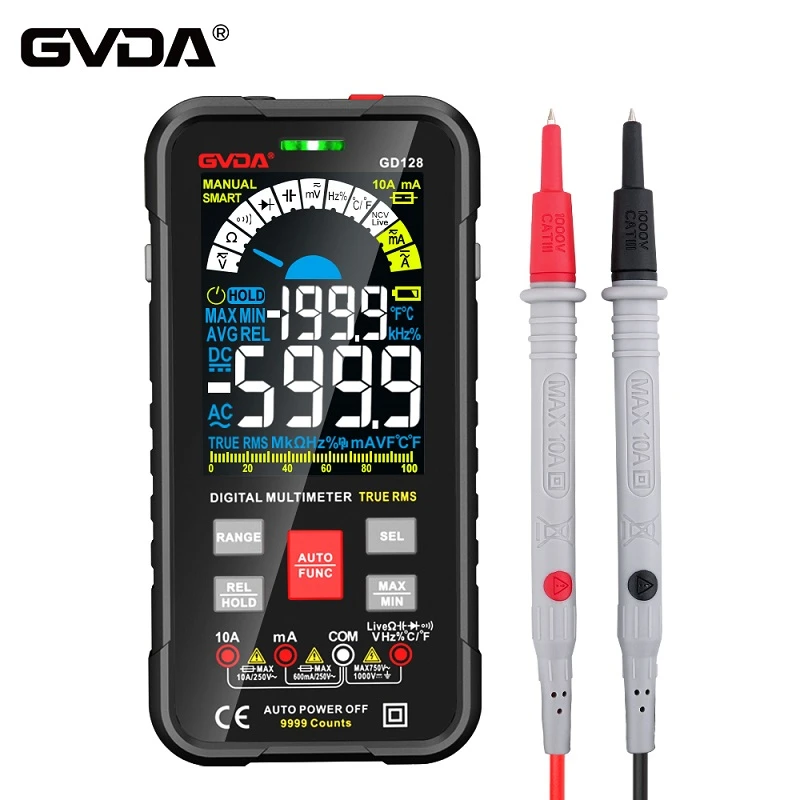

طريقة إصلاح المتر الرقمي
بالنسبة للأداة المعيبة ، تحقق أولاً واحكم على ما إذا كانت ظاهرة الخطأ شائعة (لا يمكن قياس جميع الوظائف) أم فردية (وظيفة فردية أو نطاق فردي) ، ثم قم بتمييز الموقف وحلها بأعراض.
1. إذا فشلت جميع التروس في العمل ، ركز على فحص دائرة إمداد الطاقة ودائرة محول A / D. عند التحقق من جزء مزود الطاقة ، يمكنك إزالة البطارية المصفحة ، والضغط على مفتاح الطاقة ، وتوصيل اختبار الاختبار الإيجابي بالسلبية لمصدر الطاقة الخاص بالمقياس قيد الاختبار ، ويؤدي الاختبار السلبي إلى مصدر طاقة إيجابي (للرقمي) متعدد المتر) ، وانتقل إلى موضع قياس الصمام الثنائي. إذا كان الجهد الأمامي للديود أعلى ، فهذا يعني أن جزء مصدر الطاقة جيد. إذا كان الانحراف كبيرًا ، فهذا يعني أن هناك مشكلة في جزء مزود الطاقة. إذا كانت هناك دائرة مفتوحة ، فركز على فحص مفتاح الطاقة وأسلاك البطارية. إذا كانت هناك دائرة كهربائية قصيرة ، فأنت بحاجة إلى استخدام طريقة الدائرة المفتوحة لفصل المكونات التي تستخدم مصدر الطاقة تدريجيًا ، والتركيز على فحص مكبر التشغيل والمؤقت ومحول A / D. في حالة حدوث ماس كهربائي ، يتلف بشكل عام أكثر من مكون متكامل. يمكن إجراء فحص محول A / D في وقت واحد مع العداد الأساسي ، وهو ما يعادل رأس عداد التيار المستمر للمقياس المتعدد التناظري. طريقة الفحص المحددة:
يتم تحويل نطاق العداد قيد الاختبار إلى أدنى مستوى لجهد التيار المستمر ؛
⑵ قم بقياس ما إذا كان جهد العمل لمحول A / D طبيعيًا. وفقًا لنموذج محول A / D المستخدم في الجدول ، المقابل لـ V plus pin و COM pin ، ما إذا كانت القيمة المقاسة متوافقة مع قيمتها النموذجية.
(3) قم بقياس الجهد المرجعي لمحول A / D. الجهد المرجعي للمقياس الرقمي المتعدد الشائع الاستخدام هو بشكل عام 100mV أو 1V ، أي قياس جهد التيار المستمر بين VREF plus و COM. إذا انحرف عن 100mV أو 1V ، فيمكن تعديله بواسطة مقياس جهد خارجي.
(4) تحقق من رقم العرض مع إدخال صفر ، وقم بتقصير الدائرة الموجبة في الطرف الموجب IN زائد والطرف السالب IN- لمحول A / D لجعل جهد الإدخال Vin =0 ، ويعرض العداد "{{ 4}}. 0 "أو" 00. 00 ".
تحقق من ضربات السطوع الكاملة للشاشة. قم بتقصير دبوس اختبار محطة الاختبار ومحطة تزويد الطاقة الموجبة V plus ، واجعل الأرضية المنطقية عالية الإمكانيات ، وتتوقف جميع الدوائر الرقمية عن العمل. نظرًا لأنه يتم إضافة جهد التيار المستمر إلى كل حد ، فإن كل السكتات الدماغية تكون ساطعة ويظهر جدول المحاذاة "1888" ، ويظهر جدول المحاذاة "18888". إذا كان هناك نقص في السكتات الدماغية ، فتحقق مما إذا كان هناك اتصال ضعيف أو انفصال بين دبوس الإخراج المقابل لمحول A / D والغراء الموصل (أو الاتصال) والشاشة.
2. إذا كانت هناك مشكلة في الملفات الفردية ، فهذا يعني أن محول A / D ومصدر الطاقة يعملان بشكل طبيعي. لأن ملفات الجهد والمقاومة DC تشترك في مجموعة من مقاومات تقسيم الجهد ؛ التيار المتردد والتيار المستمر يشتركان في تحويلة ؛ يشترك جهد التيار المتردد وتيار التيار المتردد في مجموعة من محولات التيار المتردد / التيار المستمر ؛ البعض الآخر مثل Cx و HFE و F وما إلى ذلك تتكون من محولات مختلفة مستقلة. افهم العلاقة بينهما ، ومن ثم وفقًا لمخطط مصدر الطاقة ، من السهل العثور على موقع الخطأ. إذا كان قياس الإشارات الصغيرة غير دقيق أو كان الرقم المعروض يقفز بشكل كبير ، فركز على التحقق مما إذا كان اتصال مفتاح النطاق جيدًا.
3. إذا كانت بيانات القياس غير مستقرة وتزداد القيمة دائمًا بشكل تراكمي ، قصر دائرة طرف الإدخال لمحول A / D والبيانات المعروضة ليست صفرية ، فعادةً ما يكون سبب ذلك هو الأداء الضعيف لـ 0 مكثف مرجعي 1μF.
وفقًا للتحليل أعلاه ، يجب أن يكون التسلسل الأساسي لإصلاح جهاز القياس الرقمي المتعدد: رأس عداد رقمي ← جهد تيار مستمر ← تيار مستمر ← جهد تيار متردد ← تيار تيار متردد ← ملف مقاومة (بما في ذلك الجرس وفحص انخفاض الجهد الإيجابي للصمام الثنائي) → Cx → HFE ، F ، H ، T ، إلخ. لكن لا تكن ميكانيكيًا جدًا. يمكن التعامل مع بعض المشاكل الواضحة أولاً. ومع ذلك ، عند التعديل ، يجب اتباع الإجراءات المذكورة أعلاه.
باختصار ، بعد الفحص المناسب للمقياس المتعدد الخاطئ ، من الضروري أولاً تحليل الموقع المحتمل للخطأ ، ثم العثور على موقع الخطأ وفقًا لمخطط الدائرة للاستبدال والإصلاح. نظرًا لأن جهاز القياس الرقمي المتعدد هو أداة دقيقة نسبيًا ، يجب استخدام المكونات التي لها نفس المعلمات لاستبدال المكونات ، خاصة لاستبدال محولات A / D ، يجب استخدام الكتل المدمجة التي تم فحصها بدقة من قبل الشركة المصنعة ، وإلا فإن الأخطاء ستستخدم تحدث ولن يتم تلبية المكونات المطلوبة. دقة. يجب أيضًا فحص محول A / D الذي تم استبداله حديثًا وفقًا للطريقة المذكورة أعلاه ، ويجب عدم الوثوق به بسبب حداثته.
