المبادئ والاحتياطات لاختيار الفولتميتر والأميتر
1، اختيار الفولتميتر
① عند اختيار الفولتميتر، أول شيء يجب توضيحه هو ما إذا كان الجهد المقاس هو تيار متردد أو تيار مستمر. رمز DC هو DC، رمز AC هو AC؛ ويعتمد التواصل أيضًا على التردد. بشكل عام، يشير الاتصال إلى تردد الطاقة 50 أو 60 هرتز. لكن الفولتية الأعلى من هذا التردد تنتمي أيضًا إلى التيار المتردد، ويمكن لأجهزة الفولتميتر العادية عمومًا قياس الفولتية الأقل من 1000 هرتز فقط.
② حدد النطاق
يشير النطاق إلى الحد الأقصى للجهد الذي يقاسه الجهاز. إذا تجاوز هذا النطاق، فقد لا يتم عرض الفولتميتر بشكل صحيح أو حتى يحترق. لذا، لجعل الجهد المقاس أقل من النطاق، فمن الأفضل اختيار موضع يقع عند 50-80% من النطاق الإجمالي، والذي يسهل ملاحظته ولن يؤدي إلى تلف الجهاز.
③ حدد المقاومة الداخلية
لتقليل أخطاء القياس الإضافية، يجب أن تكون المقاومة الداخلية للفولتميتر المثالي ∞. لذا، عند اختيار الفولتميتر، حاول اختيار جهاز يتمتع بمقاومة داخلية عالية قدر الإمكان.
2، اختيار مقياس التيار الكهربائي
اختيار مقياس التيار الكهربائي هو نفس اختيار الفولتميتر. أولاً، من الضروري التمييز بين التيار المتردد والتيار المستمر وتحديد النطاق المناسب. وبالإضافة إلى ذلك، ينبغي ملاحظة المسائل التالية:
① حدد طريقة التحويل
تنقسم طريقة التحويل الحالية للأميتر إلى نوعين: التحويل الداخلي والتحويل الخارجي. بشكل عام، ستستخدم أجهزة القياس الأقل من 5A تحويلة داخلية للسماح لجميع التيارات المقاسة بالمرور عبر الجهاز. بالنسبة لأجهزة القياس التي تزيد عن 10 أمبير، عادةً ما يتم استخدام التحويلة الخارجية. على سبيل المثال، عندما يتم توصيل تحويلة 100 أمبير بالدائرة قيد الاختبار، يتم إنشاء انخفاض الجهد بمقدار 75 مللي فولت عند مرور تيار 100 أمبير. ولذلك، فإن مقياس التيار المطابق 100 أمبير هو في الواقع مقياس فولتميتر 75 مللي فولت يستخدم "لتمثيله"، لذلك يجب عدم توصيله عن طريق الخطأ مباشرة بالدائرة قيد الاختبار.

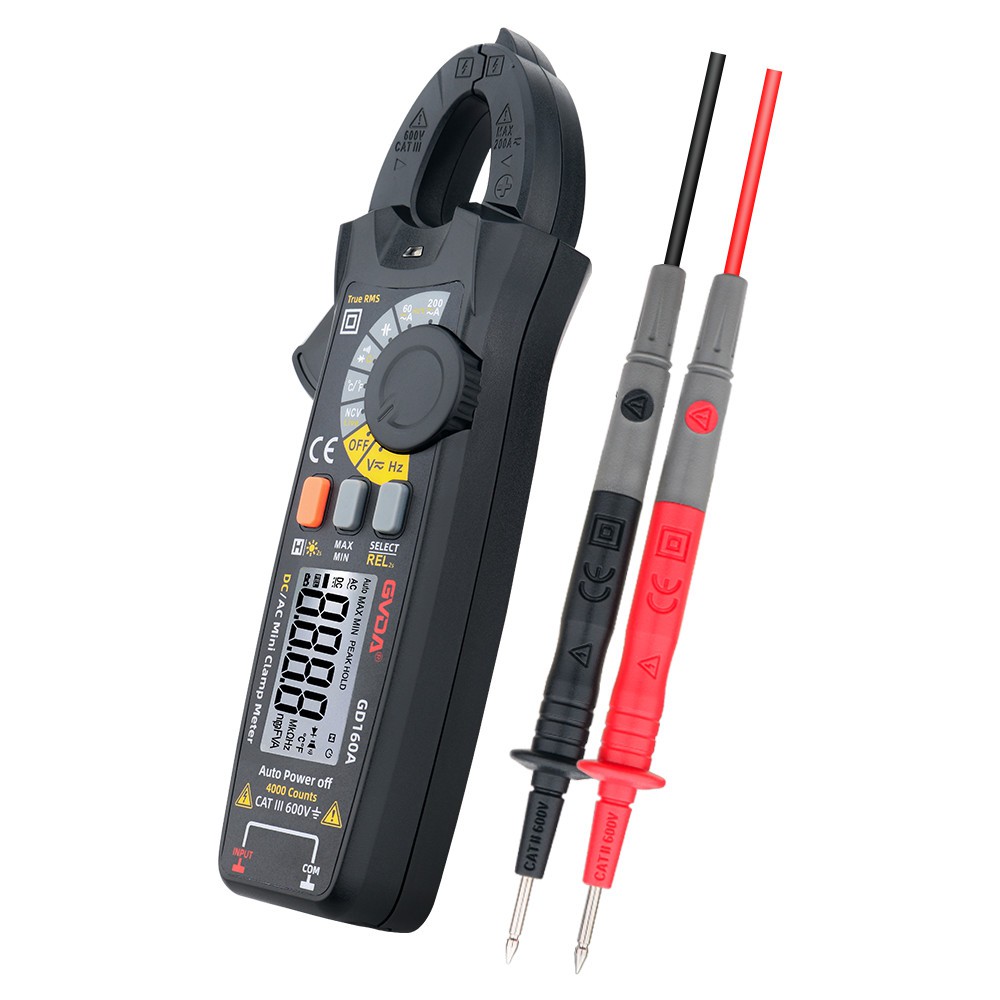

② استخدام المحولات لقياس التيار المتردد
بالنسبة للتيار المتردد العالي، يمكن استخدام طريقة عدم الاتصال للقياس دون فصل النقطة المقاسة.
يستخدم ملفًا (وهو محول تيار) يوضع على السلك الذي تم اختباره لتحفيز التيار، من أجل اكتشاف التيارات العالية. على سبيل المثال، يمكن لمحول 100/5 توليد تيار 5A على سلك تيار 100A، والذي يحقق بذكاء عرض تيار 100A باستخدام مقياس التيار الكهربائي 5A. بالنسبة لأجهزة القياس ذات نطاق "المقياس الافتراضي"، لا يمكن توصيلها مباشرة بالدائرة.
③ اختيار المقاومة الداخلية
نظرًا للحاجة إلى توصيل جهاز القياس على التوالي بالدائرة لقياس التيار، فإن المقاومة الداخلية المثالية للأميتر يجب أن تكون 0 Ω. كلما كانت المقاومة الداخلية أصغر، كلما كان ذلك أفضل عند اختيار مقياس التيار الكهربائي. ولكن كما ذكرنا أعلاه، فإن مقياس التيار المقترن بالتحويلة هو في الواقع مقياس فولتميتر 75 مللي فولت، لذلك يجب اختيار المقاومة الداخلية وفقًا لمقياس الفولتميتر، والمقاومة الأعلى هي الأفضل.
