مؤشر مقاومة الخرج لمصدر الطاقة مع التنظيم

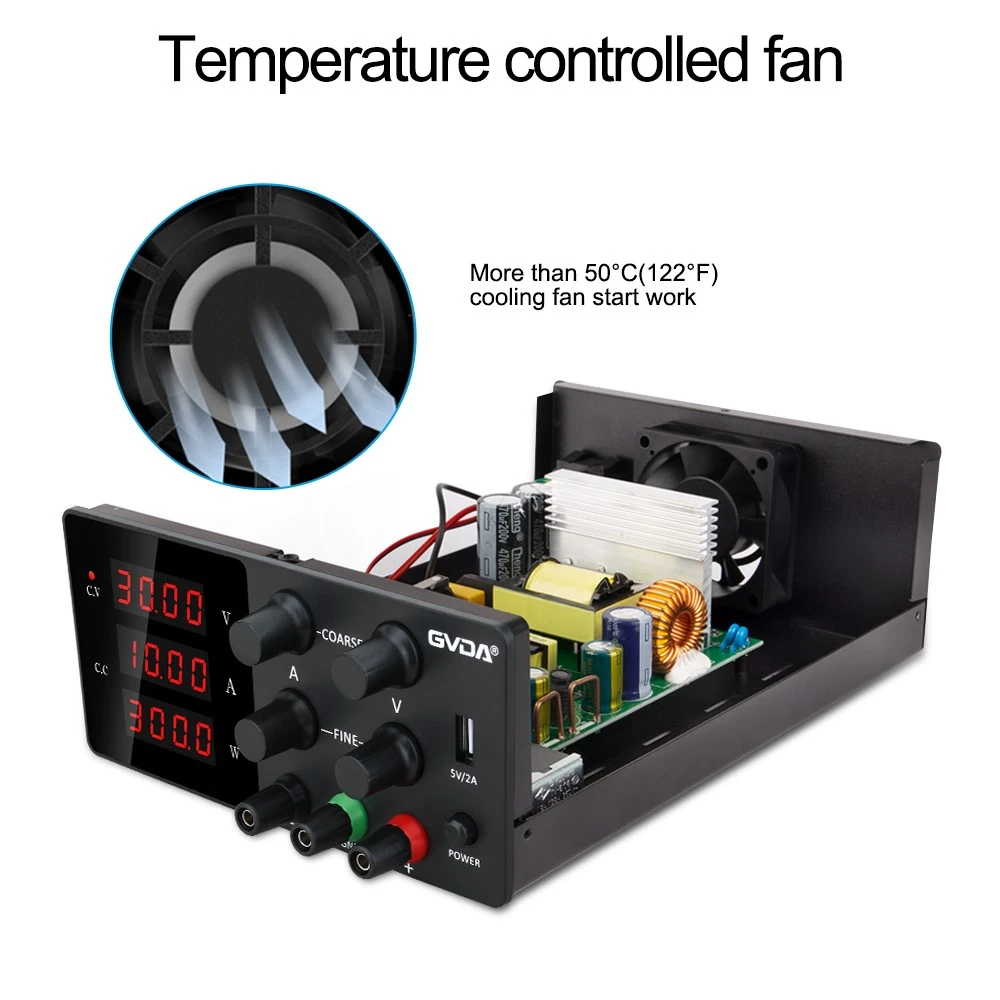

مؤشرات الجودة لإمدادات الطاقة المنظمة
يتأثر جهد الخرج Uo لدائرة تثبيت الجهد بثلاثة عوامل: جهد الإدخال UI، وتيار الحمل Io، ودرجة الحرارة المحيطة T
Uo=f (واجهة المستخدم، Io، T)
لذلك، يمكن كتابة التعبير العام لتغير جهد الخرج لمصدر طاقة منظم بالشكل Uo=f (UI, Io, T)
يمكن ملاحظة أن المؤشرات الأربعة الرئيسية التي تعكس جودة مصدر الطاقة المنظم للتيار المستمر هي Su، Ro، ST، Ur. وفيما يلي التوضيحات:
(1) اقتباس تعديل الإدخال ومعامل تثبيت الجهد
نشير إلى نسبة التغير في جهد الدخل بعد التصحيح والتصفية إلى التغير في جهد الخرج الناتج عن ذلك كعامل تنظيم جهد الدخل. في الواقع، غالبًا ما يتم استخدام نسبة التغير النسبي في جهد الخرج إلى جهد الدخل لوصف أداء تثبيت الجهد لمصدر الطاقة، وهو ما يسمى معامل تثبيت الجهد. بحكم التعريف، يمكن تسجيله على أنه
(2) مقاومة الإخراج
يتم تعريف نسبة التغير في جهد الخرج إلى التغير في تيار الحمل، مع ثبات جهد الدخل ودرجة الحرارة، على أنها مقاومة الخرج، ويشار إليها بـ
تمثل الإشارة السالبة في المعادلة تغيرات ΔUo وΔIo في الاتجاه المعاكس.
(3) معامل درجة الحرارة
إن التغير في جهد الخرج الناتج عن تغير درجة حرارة الوحدة، في حين يظل كل من جهد الدخل ودائرة الحمل دون تغيير، هو معامل درجة الحرارة أو انحراف درجة الحرارة لمصدر الطاقة المنظم، ويشار إليه بـ
(4) تموج الجهد
تحت تيار العمل المقنن، تصبح قيمة مكون التيار المتردد في جهد الخرج هي جهد التموج. رمز القيمة الفعالة لجهد التموج هو Ur، ويمكن اعتبار UIr بمثابة التغير في جهد الدخل. من الواضح أن دائرة تثبيت الجهد نفسها سوف تمنع هذا الاختلاف. إذن أور ≈ SuUIr
في بعض الأحيان يتم أيضًا استخدام نسبة كبت التموج بشكل شائع للإشارة إلى حجم جهد التموج، مكتوبًا بـ 20lg (UIr/Ur) (dB). ومن الواضح أنه كلما كانت نسبة قمع التموج أكبر، كلما كان ذلك أفضل.
بالنسبة لدائرة تنظيم الجهد عالية الأداء، تكون المؤشرات الأربعة المذكورة أعلاه صغيرة قدر الإمكان
