الشروع في العمل مع الذبذبات
يعد راسم الذبذبات أداة أساسية في إصلاح الأجهزة الحديثة. باستخدامه، سيتمكن الفنيون من العثور على العطل بسرعة ودقة، وبالتالي فإن الاستخدام الصحيح والماهر لراسمات الذبذبات يعد دورة إلزامية لمصلحي الأجهزة المنزلية.
على الرغم من أن العلامة التجارية والنموذج والتنوع، ولكن تكوينها الأساسي ووظيفتها متشابهة، تقدم هذه المقالة استخدام راسم الذبذبات للأغراض العامة.
مقدمة اللوحة
1. مقبض السطوع والتركيز
يتم استخدام مقبض السطوع لضبط سطوع أثر الضوء (تسمى بعض ذبذبات الذبذبات بالتوهج)، ويجب أن يكون استخدام السطوع مناسبًا، إذا كان ساطعًا جدًا، فمن السهل إتلاف أنبوب راسم الذبذبات. يستخدم مقبض التركيز لضبط درجة التركيز (السمك) لأثر الضوء، عند استخدامه لجعل الرسومات واضحة.
2. قناة إدخال الإشارة
راسمات الذبذبات المستخدمة بشكل شائع هي في الغالب راسمات الذبذبات ذات الأثر المزدوج، وهناك قناتان للإدخال، على التوالي، القناة 1 (ch1) والقناة 2 (ch2)، على التوالي، يمكن توصيلها بمسبار راسم الذبذبات، ثم أرضية غلاف راسم الذبذبات، يتم إدخال المسبار في الجزء المراد قياسه.
3. مفاتيح اختيار القناة (اختيار الوضع الرأسي)
هناك خمسة مفاتيح لاختيار القنوات لراسمات الذبذبات شائعة الاستخدام:
(1) ch1: يتم عرض القناة 1 بشكل منفصل؛
(2) ch2: يتم عرض القناة 2 بشكل منفصل؛
(3) بديل: يتم عرض قناتين بالتناوب؛
(4) التقطيع: عرض متقطع ثنائي القناة، لمسح عرض التتبع المزدوج الأبطأ؛
(5) إضافة: إشارة القناتين متراكبة. الصيانة لاختيار القناة 1 أو القناة 2 للمزيد.
4. مقبض تعديل الحساسية العمودية
لضبط حساسية الانحراف الرأسي، يجب ضبط موضع المقبض وفقًا لسعة إشارة الدخل والقيمة التي يشير إليها المقبض (على سبيل المثال، {{0}}.5v/div، وهو ما يعني (أن سعة كل إطار في الاتجاه الرأسي هي 0.5 فولت) يجب ضربها بعدد الإطارات التي تلتقطها الإشارة المقاسة في الاتجاه الرأسي للشاشة، وهو سعة الإشارة المقاسة.
5. مقبض تعديل التحول الرأسي
يتم استخدامه لضبط موضع تتبع الإشارة المقاسة في الاتجاه الرأسي للشاشة.
6. مقبض تعديل المسح الأفقي
لضبط السرعة الأفقية، يجب ضبط موضع المقبض وفقًا لتردد إشارة الإدخال، والقيمة التي يشير إليها المقبض (على سبيل المثال، {{0}}.5ms/div، مما يعني أن يجب أن يكون وقت كل إطار في الاتجاه الأفقي 0.5 مللي ثانية) مضروبًا في عدد الإطارات المشغولة للإشارة المقاسة في الدورة، أي أنها ستصل إلى فترة الإشارة، ويمكن أيضًا أن تكون تحويلها إلى التردد.
7. مقبض تعديل الوضع الأفقي
يتم استخدامه لضبط موضع أثر ضوء الإشارة المقاس في الاتجاه الأفقي للشاشة.

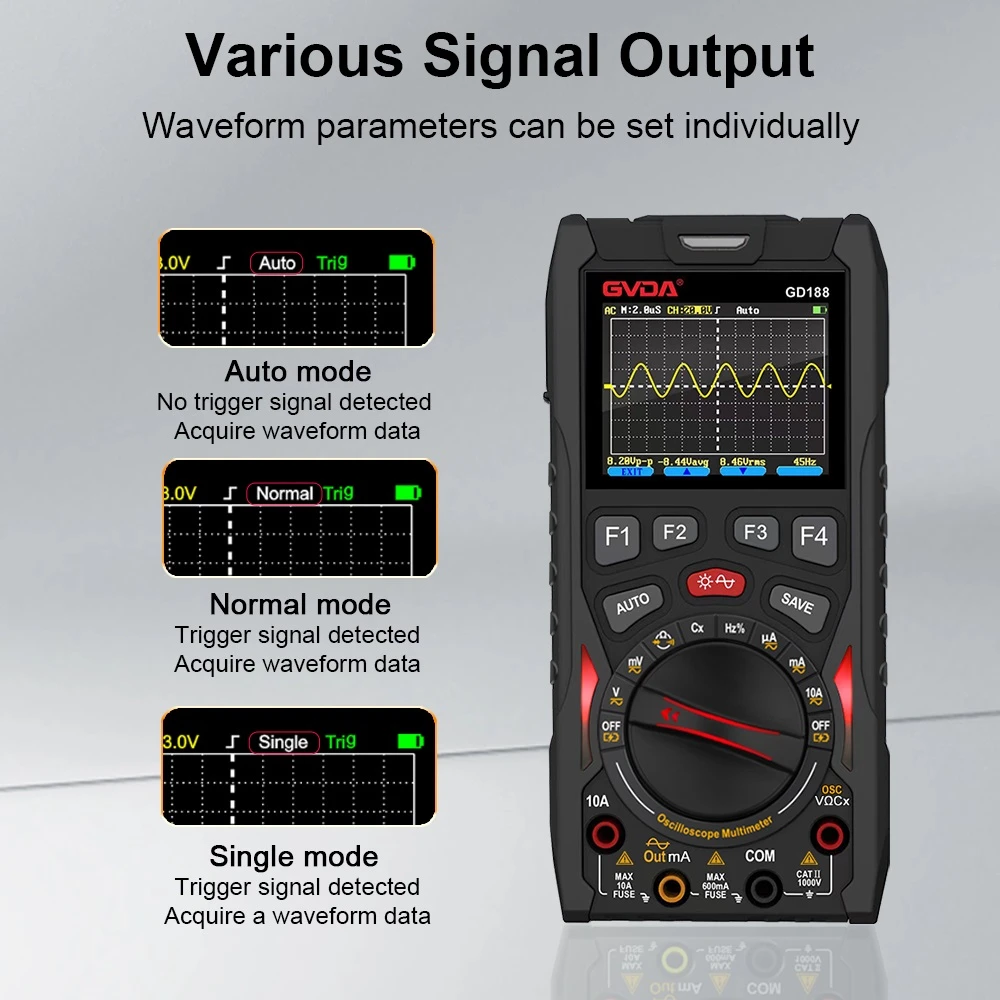

8. اختيار وضع الزناد
عادةً ما تحتوي راسمات الذبذبات على أربع طرق تشغيل:
(1) عادي (عادي): عندما لا تكون هناك إشارة، لا يوجد عرض على الشاشة؛ عندما تكون هناك إشارة، مع التحكم في المستوى مع عرض أشكال موجية مستقرة؛
(2) تلقائي (تلقائي): في حالة عدم وجود إشارة، تعرض الشاشة أثرًا ضوئيًا؛ عندما تكون هناك إشارة، يتم استخدام التحكم في المستوى لعرض شكل موجة مستقر؛
(3) مجال التلفزيون (tv): يستخدم لعرض إشارات مجال التلفزيون؛
(4) الذروة التلقائية (pp auto): عندما لا تكون هناك إشارة، يتم عرض أثر الضوء على الشاشة؛ عندما تكون هناك إشارة، يمكن الحصول على شكل موجة مستقر دون تعديل المستوى. تُستخدم هذه الطريقة فقط في بعض أجهزة ذبذبات الذبذبات (مثل ذبذبات سلسلة caltek ca8000).
9. اختيار مصدر الزناد
هناك نوعان من مصادر تشغيل راسم الذبذبات: مصدر الزناد الداخلي ومصدر الزناد الخارجي. إذا اخترت مصدر تشغيل خارجي، فيجب إدخال إشارة التشغيل من مدخل مصدر التشغيل الخارجي، والذي نادرًا ما يستخدم في إصلاح الأجهزة المنزلية. إذا قمت بتحديد مصدر الزناد الداخلي، فحدد بشكل عام القناة 1 (ch1) أو القناة 2 (ch2)، ويجب تحديدها وفقًا لقناة إشارة الإدخال، وإذا تم تحديد قناة إشارة الإدخال كقناة 1، فيجب أيضًا تحديد مصدر الزناد الداخلي سيتم اختيار القناة 1.
