مقدمة إلى مسبار حساس للحرارة من مقياس شدة الريح
يعتمد مبدأ عمل المسبار الحساس للحرارة لمقياس شدة الريح على تدفق الهواء البارد الذي يزيل الحرارة عن العنصر الحراري. بمساعدة مفتاح التنظيم، يتم الحفاظ على درجة الحرارة ثابتة، ويتناسب التيار المنظم مع معدل التدفق. عند استخدام مسبار حساس للحرارة في الاضطرابات، يؤثر تدفق الهواء من جميع الاتجاهات في وقت واحد على العنصر الحراري، مما قد يؤثر على دقة نتائج القياس. عند القياس في حالة الاضطراب، غالبًا ما تكون قراءة مستشعر التدفق الخاص بمقياس شدة الريح الحراري أعلى من قراءة المسبار الدوار. يمكن ملاحظة الظواهر المذكورة أعلاه أثناء قياس خط الأنابيب. اعتمادًا على التصميمات المختلفة لاضطراب خطوط الأنابيب، قد تحدث حتى عند السرعات المنخفضة. ولذلك، ينبغي إجراء عملية قياس مقياس شدة الريح على الجزء المستقيم من خط الأنابيب. يجب أن تكون نقطة البداية للقسم المستقيم 10 مرات على الأقل قبل نقطة القياس × D (قطر خط الأنابيب D=، بـ CM)؛ يجب أن تكون نقطة النهاية على الأقل 4 بعد نقطة القياس × الموقع D. ويجب ألا يحتوي المقطع العرضي للسائل على أي عائق. (الحواف، الأغطية الثقيلة، إلخ).

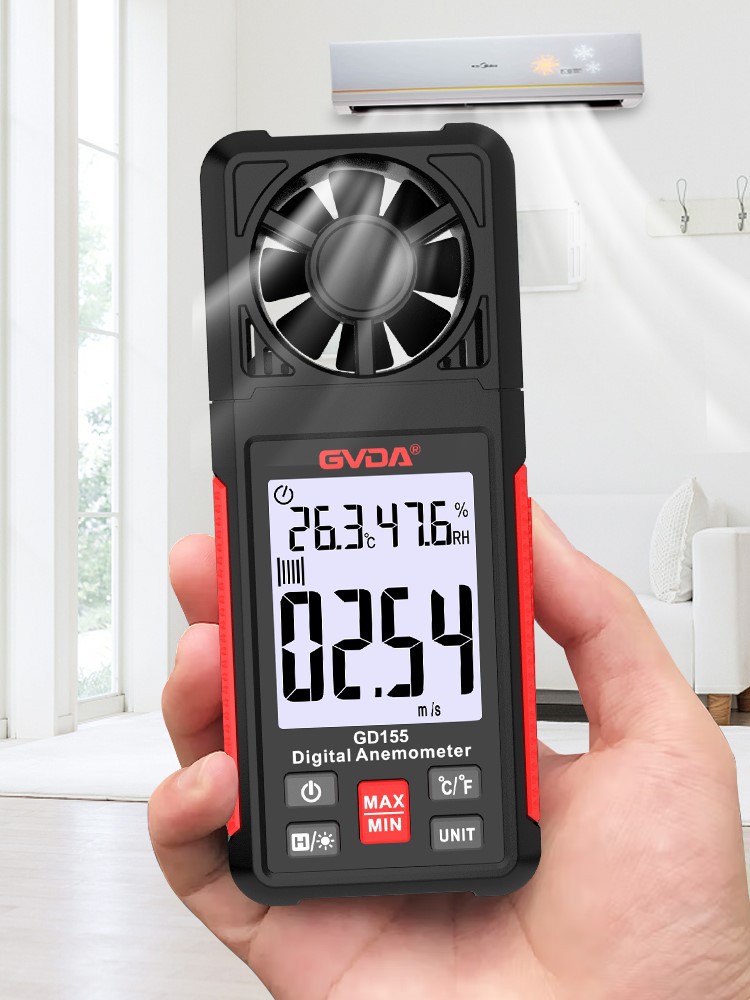

يعتمد مبدأ عمل المسبار الدوار لمقياس شدة الريح على تحويل الدوران إلى إشارة كهربائية. أولاً، من خلال بداية استشعار القرب، يتم "حساب" دوران العجلة الدوارة ويتم إنشاء سلسلة نبض. ومن ثم، بعد تحويلها بواسطة الكاشف، يمكن الحصول على قيمة السرعة. يعتبر المسبار ذو القطر الكبير لمقياس شدة الريح (60 مم، 100 مم) مناسبًا لقياس الاضطراب عند معدلات التدفق المتوسطة والصغيرة (مثل منافذ خطوط الأنابيب). يعد المسبار ذو العيار الصغير لمقياس شدة الريح أكثر ملاءمة لقياس تدفق الهواء بمساحة مقطعية تزيد عن 100 مرة من مساحة المسبار.
يقيس مقياس شدة الريح التوزيع المتوازن نسبيًا لتدفق الهواء في خط أنابيب به منفذ تهوية كبير أثناء استخراج العادم: يتم إنشاء منطقة عالية السرعة على سطح منفذ التهوية الحرة، بينما الباقي عبارة عن مناطق منخفضة السرعة ويتم إنشاء الدوامات على الشبكة. وفقًا لطرق التصميم المختلفة للشبكة، يكون المقطع العرضي لتدفق الهواء مستقرًا نسبيًا على مسافة معينة (حوالي 20 سم) أمام الشبكة. في هذه الحالة، يتم إجراء القياس عادة باستخدام مقياس شدة الريح الدوار ذو القطر الكبير. لأن الفتحات الأكبر يمكنها حساب متوسط معدلات التدفق غير المتساوية وحساب قيمها المتوسطة على نطاق أكبر.
