مقدمة
يمكن تقسيم مصادر تحويل الطاقة إلى فئتين: AC/DC وDC/DC. أصبحت محولات DC/DC الآن وحدات، وقد أصبحت تكنولوجيا التصميم وعملية الإنتاج ناضجة وموحدة في الداخل والخارج، وقد تم الاعتراف بها من قبل المستخدمين. ومع ذلك، فإن نموذجية AC/DC، نظرًا لخصائصها الخاصة، تواجه مشاكل تقنية وعملية تصنيعية معقدة نسبيًا في عملية التركيب.

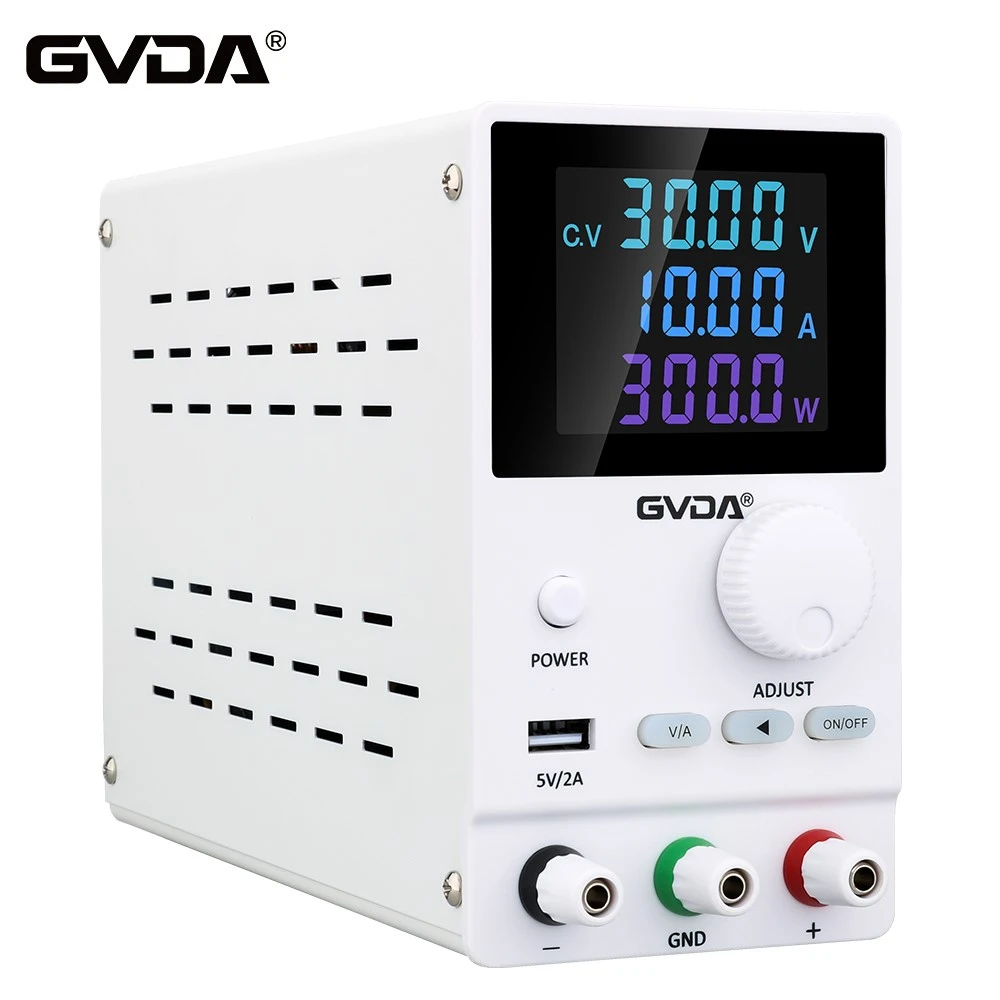

مروحية العاصمة
يحول تحويل DC/DC جهد التيار المستمر الثابت إلى جهد تيار مستمر متغير، المعروف أيضًا باسم تقطيع التيار المستمر. هناك وضعان للعمل للمروحية، أحدهما هو وضع تعديل عرض النبض، ويبقى Ts دون تغيير ويتم تغيير طن (عالمي)؛ والآخر هو وضع تعديل التردد، حيث يظل الطن دون تغيير ويتم تغيير T (من السهل التسبب في التداخل). تنقسم دوائرها المحددة إلى الفئات التالية:
(1) دائرة باك - المروحية المتدرجة، متوسط جهد الخرج Uo أصغر من جهد الدخل Ui ولها نفس القطبية.
(2) دائرة التعزيز - مروحية التعزيز، متوسط جهد الخرج Uo أكبر من جهد الدخل Ui، والقطبية هي نفسها.
(3) دائرة Buck-Boost - مروحية باك أو معززة يكون متوسط جهد خرجها Uo أكبر من أو أقل من جهد الدخل Ui، مع قطبية معاكسة وناقل حثي.
(4) دائرة Cuk - مروحية باك أو معززة يكون متوسط جهد خرجها Uo أكبر من أو أقل من جهد الإدخال UI، مع قطبية معاكسة ونقل سعوي.
تيار متردد/تيار مستمر
تحويل AC/DC يحول التيار المتردد إلى تيار مستمر. يمكن أن يكون اتجاه تدفق الطاقة ثنائي الاتجاه. يسمى تدفق الطاقة من مصدر الطاقة إلى الحمل "التصحيح"، ويسمى تدفق الطاقة من الحمل مرة أخرى إلى مصدر الطاقة "الانعكاس النشط". مدخل محول التيار المتردد/المستمر هو تيار متردد 50/60 هرتز، والذي يجب تصحيحه وتصفيته، لذلك من الضروري وجود مكثف مرشح كبير نسبيًا. في الوقت نفسه، نظرًا لمعايير السلامة (مثل UL وCCEE وما إلى ذلك) وقيود توجيهات EMC (مثل IEC وFCC وCSA)، يجب تصفية جانب إدخال التيار المتردد EMC واستخدام المكونات التي تتوافق مع معايير السلامة، مما يحد من تصغير مصدر طاقة التيار المتردد/المستمر. بالإضافة إلى ذلك، نظرًا للتردد الداخلي العالي والجهد العالي والتيار الكبير، فإن إجراء التبديل يجعل حل مشكلات التوافق الكهرومغناطيسي EMC أكثر صعوبة، مما يضع أيضًا متطلبات عالية لتصميم دوائر التثبيت الداخلية عالية الكثافة. لنفس السبب، تعمل المفاتيح ذات الجهد العالي والتيار العالي على زيادة استهلاك مصدر الطاقة وتحد من عملية تحويل محول التيار المتردد / التيار المستمر، لذلك يجب اعتماد طريقة تصميم تحسين نظام الطاقة لتحقيق درجة معينة من الرضا في كفاءة عمله.
يمكن تقسيم تحويل التيار المتردد/المستمر إلى دائرة نصف موجة ودائرة موجة كاملة وفقًا لطريقة توصيل الأسلاك في الدائرة. وفقًا لعدد مراحل إمداد الطاقة، يمكن تقسيمها إلى مرحلة واحدة وثلاث مراحل ومتعددة المراحل. وفقًا لربع العمل للدائرة، يمكن تقسيمها إلى ربع واحد، وربعين، وثلاثة أرباع، وأربعة أرباع.
