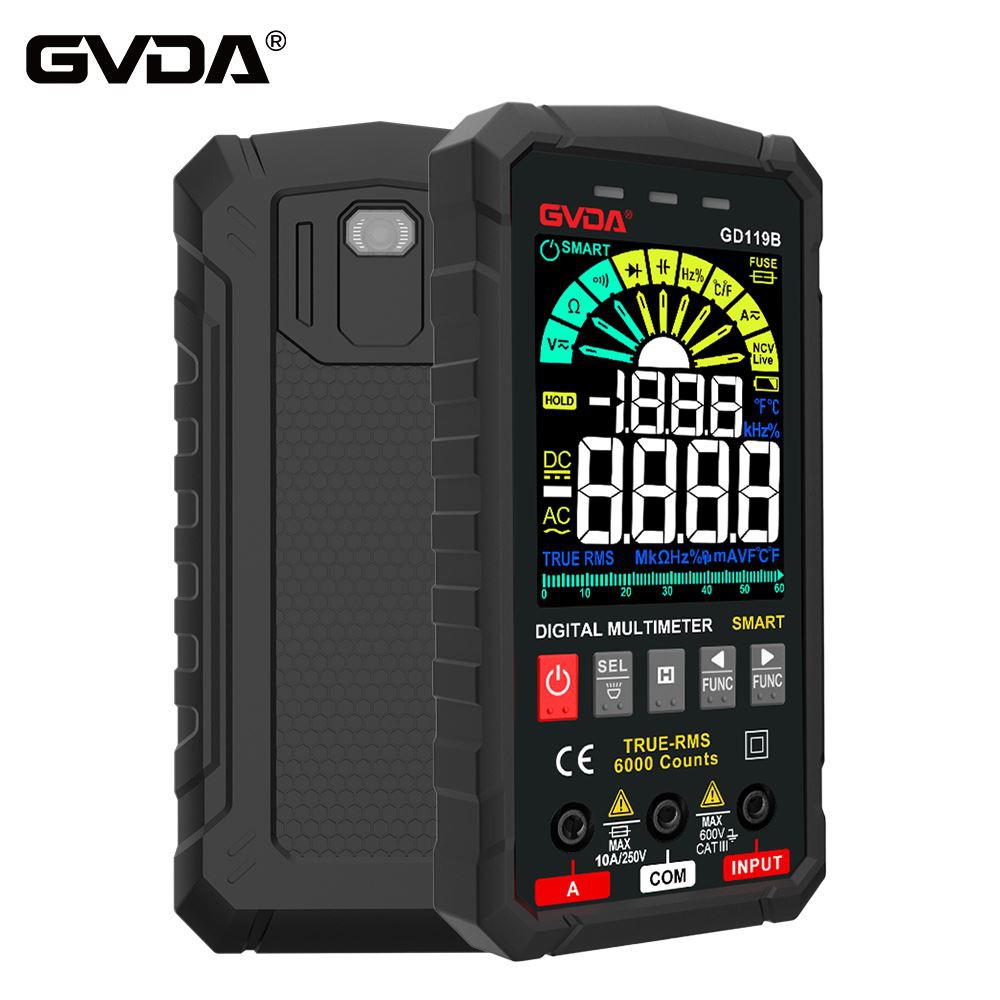

مقدمة في مهارات إصلاح أجهزة القياس الرقمي المتعدد
إذا كانت هناك دائرة مفتوحة ، فركز على فحص مفتاح الطاقة وأسلاك البطارية. إذا كانت هناك دائرة كهربائية قصيرة ، فأنت بحاجة إلى استخدام طريقة فصل الدائرة لفصل المكونات التي تستخدم مصدر الطاقة تدريجيًا ، مع التركيز على فحص مكبرات الصوت التشغيلية ، وأجهزة ضبط الوقت ، ومحولات A / D. في حالة حدوث دائرة قصر ، يتضرر أكثر من مكون متكامل بشكل عام.
يمكن التحقق من محول A / D في نفس الوقت الذي يتم فيه فحص المقياس الأساسي ، والذي يعادل مقياس التيار المستمر لمقياس متعدد تمثيلي. طريقة الفحص المحددة هي كما يلي:
(2) قم بقياس ما إذا كان جهد العمل لمحول A / D طبيعي. وفقًا لنموذج محول A / D المستخدم في الجدول ، المقابل لـ V plus pin و COM pin ، قارن القيمة المقاسة بقيمتها النموذجية.
(3) قم بقياس الجهد المرجعي لمحول A / D. الجهد المرجعي للمقاييس الرقمية المتعددة شائعة الاستخدام بشكل عام هو 100mV أو 1V ، أي يتم قياس جهد التيار المستمر بين VREF plus و COM. إذا انحرف عن 100mV أو 1V ، فيمكن استخدام مقياس جهد خارجي. إجراء تعديلات.
(4) تحقق من العدد المعروض لإدخال الصفر ، وقم بتقصير الدائرة الموجبة في الطرف الموجب IN بالإضافة إلى محول A / D مع الطرف السالب IN- ، واجعل جهد الإدخال Vin =0 ، ويعرض العداد "{{ 4}}. 0 "أو" 00. 00 ".
(5) تحقق من السكتة الدماغية الساطعة الكاملة للشاشة.
قصر دائرة طرف الاختبار TEST pin مع طرف تزويد الطاقة الموجب V plus لجعل الأرضية المنطقية عالية الإمكانيات ، وتتوقف جميع الدوائر الرقمية عن العمل. نظرًا لتطبيق جهد التيار المستمر على كل حد ، فإن كل السكتات الدماغية تكون ساطعة ويعرض جدول المحاذاة "1888" ، ويعرض جدول المحاذاة "18888".
إذا كان هناك نقص في السكتات الدماغية ، فتحقق من دبوس الإخراج المقابل لمحول A / D والغراء الموصل (أو الاتصال) ، وتحقق مما إذا كان هناك اتصال ضعيف وانفصال بين محول A / D والشاشة.
2. إذا كانت هناك مشكلة في الملفات الفردية ، فهذا يعني أن محول A / D ومصدر الطاقة يعملان بشكل طبيعي. لأن ملفات الجهد والمقاومة DC تشترك في مجموعة من مقاومات مقسم الجهد ؛ التيار المتردد والتيار المستمر يشتركان في تحويلة ؛ يشترك جهد التيار المتردد وتيار التيار المتردد في مجموعة من محولات التيار المتردد / التيار المستمر ؛ تتكون أخرى مثل Cx و HFE و F وما إلى ذلك من محولات مختلفة مستقلة. افهم العلاقة بينهما ، ومن ثم وفقًا لمخطط الطاقة ، من السهل العثور على موقع الخطأ. إذا كان قياس الإشارة الصغيرة غير دقيق أو كان الرقم المعروض يقفز بشكل كبير ، فركز على التحقق مما إذا كان اتصال مفتاح النطاق جيدًا.
3. إذا كانت بيانات القياس غير مستقرة ، وتزداد القيمة دائمًا بشكل تراكمي ، فإن طرف الإدخال لمحول A / D يكون قصير الدائرة ، والبيانات المعروضة ليست صفرية ، والذي ينتج بشكل عام عن ضعف أداء {{ 2}}. 1μF مكثف مرجعي.
باختصار ، يجب على جهاز القياس المتعدد الخاطئ ، بعد الاختبار المناسب ، أولاً تحليل الأجزاء المحتملة للخطأ ، ثم العثور على موقع الخطأ وفقًا لمخطط الدائرة للاستبدال والإصلاح.
يعتبر جهاز القياس الرقمي المتعدد أداة دقيقة نسبيًا. يجب استبدال المكونات المستبدلة بمكونات لها نفس المعلمات. خاصة عند استبدال محول A / D ، يجب استخدام الكتلة المدمجة التي تم فحصها بدقة من قبل الشركة المصنعة. وإلا ستحدث أخطاء ولن تتحقق الدقة المطلوبة. أنفق. يجب أيضًا فحص محول A / D الذي تم استبداله حديثًا وفقًا للطريقة الموضحة أعلاه ، ويجب عدم الوثوق به بسبب الطريقة الجديدة.
في هذه الحالة ، من الأفضل استخدام طريقة الدائرة المفتوحة للعثور على نقطة الخطأ.
يجب تنظيف الأجزاء المحترقة والمكربنة لتلبية متطلبات العزل. عندما يتعذر إدخال إشارة الإدخال بسبب كسر فتحة الانتقال للاتصال على الوجهين ، فمن السهل الخلط بينه وبين مفتاح النقل السيئ ويصعب فصله. يجب أن يستخدم هذا النوع من الخطأ طريقة ماس كهربائى للعثور على نقطة الخطأ.
