مقدمة لتقنيات فحص الأخطاء الشائعة وصيانة أجهزة القياس الرقمية المتعددة
بالنسبة للأداة المعيبة، من الضروري أولاً التحقق وتحديد ما إذا كانت ظاهرة الخلل شائعة (لا يمكن قياس جميع الوظائف) أو فردية (وظائف معينة أو نطاقات معينة)، ثم التعامل مع الموقف وفقًا للظروف المحددة وحل المشكلة وفقًا لذلك.
إذا لم تتمكن جميع النطاقات من العمل، فيجب التركيز على دائرة إمداد الطاقة ودائرة محول A/D للفحص. عند فحص جزء مصدر الطاقة، قم بإزالة مجموعة البطارية، واضغط على مفتاح الطاقة، وقم بتوصيل سلك الاختبار الإيجابي بالطرف السالب لمصدر الطاقة الخاص بالمقياس الذي تم قياسه، كما يؤدي الاختبار السلبي إلى الطرف الموجب لمصدر الطاقة (للمقياس الرقمي المتعدد). اضبط المفتاح على نطاق قياس الصمام الثنائي. إذا كانت القيمة المعروضة هي الجهد الأمامي للصمام الثنائي، فهذا يشير إلى أن جزء مصدر الطاقة في حالة جيدة. إذا كان هناك انحراف كبير، فهذا يعني أن هناك مشكلة في جزء مصدر الطاقة. إذا كانت هناك دائرة مفتوحة، فركز على فحص مفتاح الطاقة، وأسلاك البطارية، وما إلى ذلك. إذا كان هناك دائرة كهربائية قصيرة، فيجب اعتماد طريقة الدائرة المفتوحة-، وفصل المكونات التي تستخدم مصدر الطاقة تدريجيًا، والتركيز على فحص مضخم التشغيل، والمؤقت، ومحول A/D، وما إلى ذلك. في حالة وجود دائرة كهربائية قصيرة، عادةً ما يكون أكثر من مكون متكامل تالفًا. يمكن إجراء فحص محول A/D في وقت واحد مع جهاز القياس الأساسي، وهو ما يعادل رأس جهاز قياس التيار المستمر لجهاز قياس متعدد تناظري. طرق التفتيش المحددة هي كما يلي:
(1) قم بتحويل نطاق العداد المقاس إلى أقل نطاق جهد للتيار المستمر.
(2) قم بقياس ما إذا كان جهد التشغيل لمحول A/D طبيعيًا. وفقًا لنموذج محول A/D المستخدم في جهاز القياس، قم بالقياس بين طرف V+ ودبوس COM، وقارن القيمة المقاسة بقيمتها النموذجية لمعرفة ما إذا كانت متطابقة.
(3) قم بقياس الجهد المرجعي للمحول A/D. الجهد المرجعي لأجهزة القياس الرقمية المتعددة شائعة الاستخدام في الوقت الحاضر هو بشكل عام 100 مللي فولت أو 1 فولت، أي قياس جهد التيار المستمر بين VREF+ وCOM. إذا انحرف عن 100 مللي فولت أو 1 فولت، فيمكن تعديله بواسطة مقياس جهد خارجي.
(4) تحقق من قيمة العرض عندما يكون الإدخال صفرًا. دائرة قصيرة - للطرف الموجب IN+ والطرف السالب IN - لمحول A/D لجعل جهد الدخل Vin=0، ويجب أن يعرض الجهاز "00.0" أو "00.00".

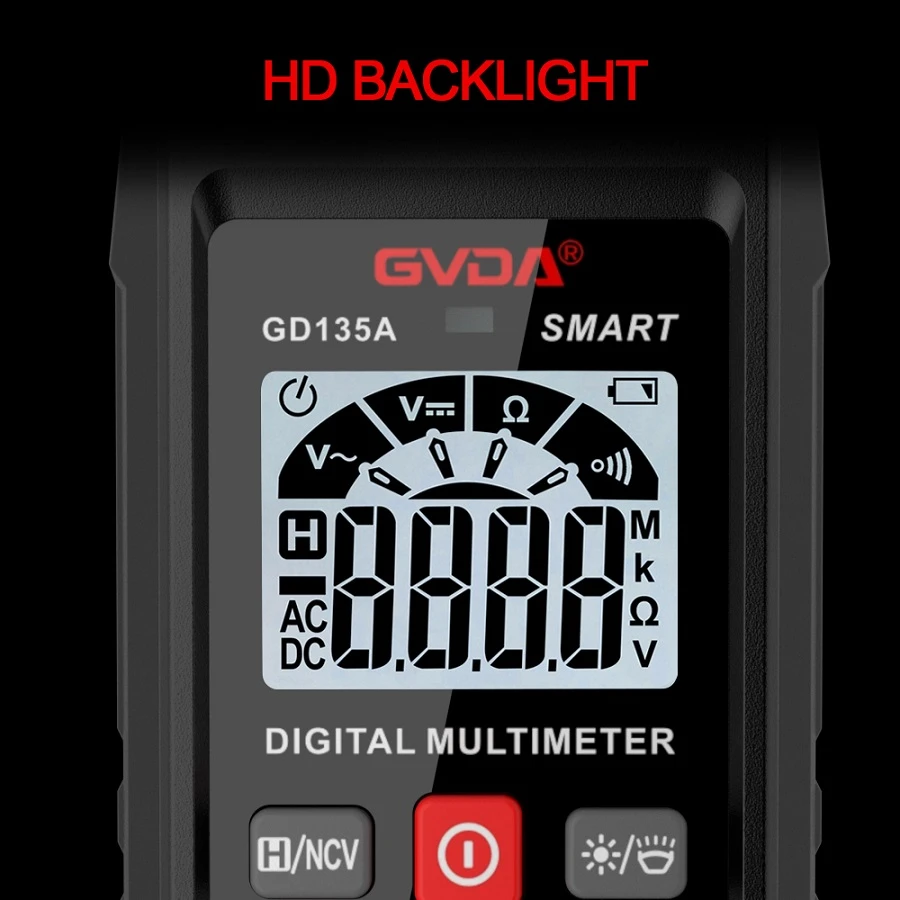

(5) تحقق من حدود الشاشة المضاءة بالكامل. قم بقصر - دائرة قصر TEST لطرف الاختبار مع طرف إمداد الطاقة الموجب V+ لجعل الأرض المنطقية تصبح ذات إمكانات عالية، وتتوقف جميع الدوائر الرقمية عن العمل. نظرًا لتطبيق جهد التيار المستمر على كل ضربة، تضاء جميع الضربات. بالنسبة لمقياس العرض المكون من أربعة-أرقام، سيظهر "1888"، وبالنسبة لمقياس العرض المكون من خمسة-أرقام، فسيظهر "18888". إذا كانت هناك ظاهرة فقدان الأشواط، فتحقق مما إذا كان هناك اتصال ضعيف أو انقطاع بين منافذ الإخراج المقابلة لمحول A/D والمواد اللاصقة الموصلة (أو أسلاك التوصيل) والشاشة.
