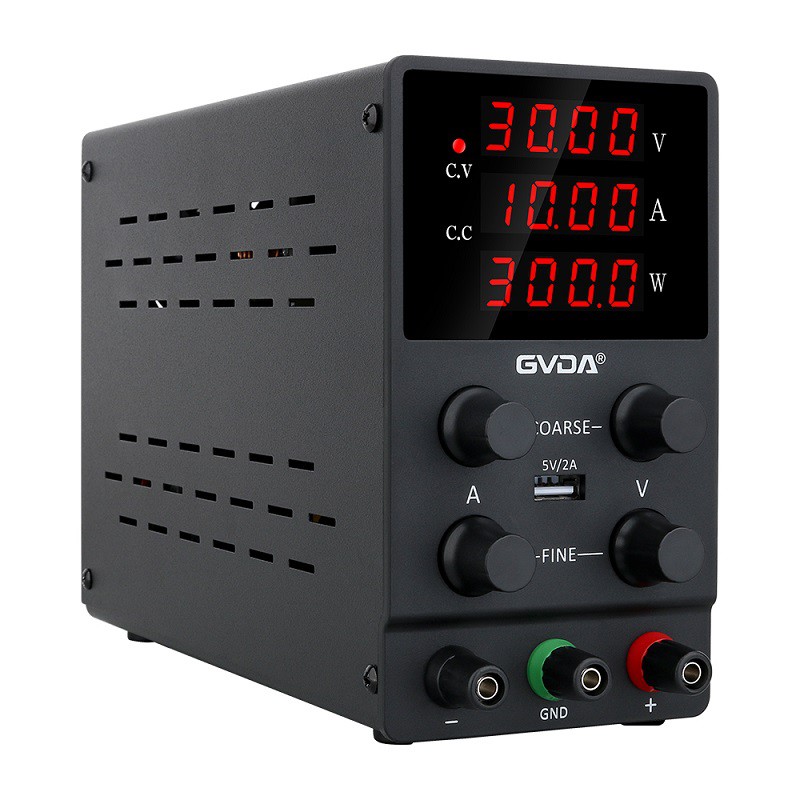

كيفية استخدام جهد ثابت تيار مستمر عالي الدقة مزود طاقة مستقر للتيار المستمر
جهد ثابت تيار ثابت تيار عالي الدقة منظم تيار مستمر هو جهد ثابت (CV) ، تيار ثابت (CC) ، جهد خرج 0 ~ 3 0 V قابل للتعديل ، تيار تحميل خرج 0 ~ 3A مزود طاقة قابل للتعديل معدات. خاصية العمل الخاصة به هي الجهد المستمر / التحويل الأوتوماتيكي للتيار الثابت ، والذي يمكن أن يتغير باستمرار بين الجهد الثابت وحالة التيار الثابت مع تغيير الحمل ، وتسمى نقطة التقاطع بين الجهد الثابت ووضع التيار الثابت نقطة التحويل. يمكن شحن البطارية القابلة لإعادة الشحن باستخدام خاصية التيار المستمر ، وهي ملائمة جدًا للاستخدام.
مبدأ العمل لتيار ثابت تيار مستمر عالي الدقة مزود طاقة منظم تيار مستمر
الآلة بأكملها مقسمة إلى أربعة أجزاء: سلسلة إمداد الطاقة المستقر للتيار المستمر ، بما في ذلك مضخم الضبط ودائرة الجهد الثابت ؛ تنظيم التيار المستمر وجزء عرض تحويل التيار المستمر للجهد الثابت ؛ استقرت مصدر طاقة الجهد المرجعي ؛ محول التيار المتردد الثانوي دائرة الضبط التلقائي.
1. استقرت سلسلة DC امدادات الطاقة ودائرة الجهد المستمر. وهي تتألف بشكل أساسي من أنابيب الضبط T1 و T2 و T10 و T11 و op amp IC1 و p1 و p2 الجهد لضبط الجهد والجهد المرجعي لتشكيل دائرة جهد ثابت ، والتي تتحكم في الجهد الأساسي لـ T2 ، وتغير درجة التوصيل لل أنبوب الضبط ، ويضمن استقرار دائرة منظم الجهد. عمل عادي. هنا ، يتم استخدام p1 و p2 كتعديل خشن ومقاييس فرق ضبط دقيقة لضبط الجهد ، ويتم توصيل الطرف غير العكسي لـ IC1 بالجهد المرجعي وجهد الضبط ، ومقارنته بجهد أخذ العينات عند الطرف العكسي للتغيير تيار أنبوب الضبط.
2. دارة تيار مستمر - تُعرف أيضًا باسم دائرة تحديد التيار. أي عند ضبطه على الحد الحالي المحدد مسبقًا ، يظل تيار الخرج ثابتًا ، وينخفض جهد الخرج بشكل متناسب مع زيادة الحمل. تتكون دائرة التيار الثابت من مضخم تشغيلي IC2 ومقاوم أخذ العينات 0 .15Ω ، بالإضافة إلى دائرة عرض تحويل التيار المستمر والجهد الثابت. تحصل النهاية غير المقلوبة لـ IC2 على الجهد المرجعي من مقياس جهد تعديل التيار p3 وتعديل القدرة المرجعية W1 ، ويتم توصيل الطرف المقلوب بالطرف الأمامي لمقاوم أخذ العينات 0. 15Ω من خلال مقاومة 1kΩ . عندما يكون جهد أخذ العينات أكبر من الجهد المرجعي ، ينخفض جهد خرج IC2 ، بحيث ينخفض Vb لـ T2 ، وينخفض جهد الخرج ، لكن تيار الخرج يظل دون تغيير ، مما يحقق الغرض من الحد الحالي. عند الجهد الثابت ، يكون T8 قيد التشغيل و T9 متوقفًا ، وبالتالي فإن الضوء الأخضر للجهد الثابت (CV) مضاء ، والضوء الأحمر للتيار الثابت (CC) مطفأ ، لأن خرج IC2 مرتفع عند الجهد الثابت ، ويعمل منظم الجهد الكهربائي DZ (6V) على تشغيل T8 ، ويضيء الضوء الأخضر. عندما تعمل الحماية الحالية المقيدة ، يكون ناتج IC2 هو {{2 0}}. في هذا الوقت ، ينخفض Vb لـ T2 إلى 0 من خلال جهد الصمام الثنائي ، بحيث يتم قطع أنبوب الضبط.
3. مصدر طاقة منظم مرجعي. يتألف من TL431 و 78 L12 ، T3. لا يتم استخدام TL431 كجهد قياسي فقط ، ولكنه مسؤول أيضًا عن تضخيم جهد الخطأ والتحكم في أنبوب T3. الجهد المرجعي الداخلي لـ TL431 هو 2.5 فولت ، ويتم مقارنة جهد أخذ العينات فعليًا بالجهد المرجعي 2.5 فولت لـ TL431 ، ويتم تغيير جهد الكاثود لـ TL431 لضبط توصيل T3. بالإضافة إلى ذلك ، يتم تثبيت الجهد الأساسي لـ T3 بمقدار 78L12 ثم تمريره من خلال مقاومة 1kΩ إلى القاعدة للحفاظ على استقرار الإخراج زائد 15V. يستخدم الخرج بالإضافة إلى 15 فولت بشكل أساسي لإمداد الطاقة لمضخم التشغيل المتكامل IC1 و IC2 والجهد المرجعي للجهد الثابت ودوائر التيار الثابت. الجهد المرجعي لدوائر تحويل جهد التيار المتردد. بالإضافة إلى 6 فولت متصل بالقطب الموجب الناتج لمصدر الطاقة المنظم الرئيسي.
يمكن ملاحظة أن الدقة العالية لمزود الطاقة المنظم TpR -3003 يستخدم بشكل أساسي مصدر طاقة مرجعي يتكون من جهد مزدوج منظم عالي الدقة.
4. يتم تبديل المخرجات بالإضافة إلى 10V و 20V بشكل أوتوماتيكي. يتم توصيل قاعدة T6 بالجهد المرجعي من خلال المقاوم 45kΩ ، ويتم توفير الجهد المرجعي بواسطة الجهد المرجعي ، بينما يتم توصيل القاعدة الأخرى بالكاثود الناتج لمصدر الطاقة الكلي من خلال المقاوم 18kΩ والصمام الثنائي التسلسلي لـ أخذ العينات. عندما يكون جهد الخرج أقل من 10 فولت ، يتم تشغيل T6 ، ويتم إيقاف تشغيل T7 ، ويتم تحرير المرحل J2 ، ويتم توصيل جهة الاتصال المغلقة عادةً بجهد الإدخال عند الترس المنخفض لـ AC 14V. عندما يصل جهد خرج التيار المستمر إلى 10 فولت ، يكون لقاعدة T6 جهد سلبي ويتم إيقاف تشغيله ، لذلك يتم تشغيل T7 ، ويتم إغلاق المرحل J2 ، ويتم توصيل جهة الاتصال المغلقة عادة عند الترس العالي 24 درجة. عندما تصل طاقة الخرج الإجمالية لأنبوب Zener إلى 20 فولت ، يتم قطع T5 ، ويتم تشغيل T4 ، ويتم إغلاق J1 ، بحيث يتم توصيل جهة الاتصال المفتوحة عادةً لـ J1 ، ويتم تحويل جهد الدخل لأنبوب المنظم إلى العتاد العالي الثالث 32. يضمن مزود الطاقة المنظم القابل للتعديل TpR دائمًا اختلافًا معينًا في الجهد عند ضبط الجهد ، والذي يتم الحصول عليه بشكل أساسي عن طريق الضبط التلقائي لجهد التيار المتردد.
كيفية استخدام جهد ثابت تيار مستمر عالي الدقة مزود طاقة مستقر للتيار المستمر
قبل الاستخدام ، يجب معايرة الجهاز للحد الحالي. بعد بدء التشغيل ، اضبط الجهد على قيمة الجهد المطلوبة ، ثم أدر مقبض ضبط الطاقة حتى يضيء مؤشر التيار المستمر (CC) ، مشيرًا إلى أن الجهاز في حالة تيار ثابت. قصر الدائرة مؤقتًا المحطات الموجبة و- لإخراج الطاقة بسلك دائرة قصر ، واضبط المقبض الحالي على قيمة الحد الحالية المطلوبة ، ولا تغير موضع مقبض التيار الحالي بعد الضبط ، وقم بإزالة سلك ماس كهربائى لدخول حالة العمل.
أعطال وصيانة الجهد الثابت والتيار الثابت وإمدادات الطاقة المستقرة عالية الدقة للتيار المستمر
1. لا يعمل مقبض تعديل الجهد ، ويرجع ذلك أساسًا إلى أن أنبوب منظم الجهد 6V في دائرة إمداد الطاقة المنظمة المرجعية ينهار أو ينفصل ، مما يتسبب في عدم احتواء مقياس جهد تنظيم الجهد على جهد أخذ العينات. ينهار أنبوب Zener 6V ، ويصل مؤشر الجهد إلى الحد الأقصى ، ويفصل أنبوب Zener مؤشر الجهد إلى الحد الأدنى.
2. لا يعمل المنظم الحالي عند قصر دائرة الموجب و- طرفي مصدر الطاقة. في هذا الوقت ، يجب عليك أولاً التحقق مما إذا كان مضخم التشغيل IC2 طبيعيًا ، ثم التحقق من الجهد المرجعي. في مصدر الطاقة المنظم هذا ، يكون الجهد المرجعي هو الأهم ويجب أن يكون كائن الفحص الأساسي. بشكل عام ، يحدث هذا بسبب إزالة اللحام من مقياس الجهد W1 على السبورة المطبوعة. إذا تم إلغاء لحام مقياس الجهد p3 ، فإن الناتج الحالي سيصل إلى القيمة القصوى.
3. أدر مقياس الجهد p3 إلى اليسار إلى الأسفل ، وهو في حالة تيار مستمر. يجب أن يكون ضوء المؤشر الأحمر CC مضاء ، وضوء المؤشر الأخضر CC يجب أن يكون مطفأ. في هذا الوقت ، يكون مؤشر الجهد صفر. إذا كان مؤشر الجهد أقل من الصفر ، فهذا يعني أن هناك مشكلة في الضبط الصفري للكتلة المدمجة لمضخم التشغيل IC2. المشكلة ، إذا كان دبوس مكبر الصوت التشغيلي IC2 ① و pin قصير الدائرة ، فسيكون عرض الجهد صفريًا ، والذي ينتج بشكل أساسي عن استبدال مضخم التشغيل IC2 بمكبر تشغيلي جديد بعد التلف.
