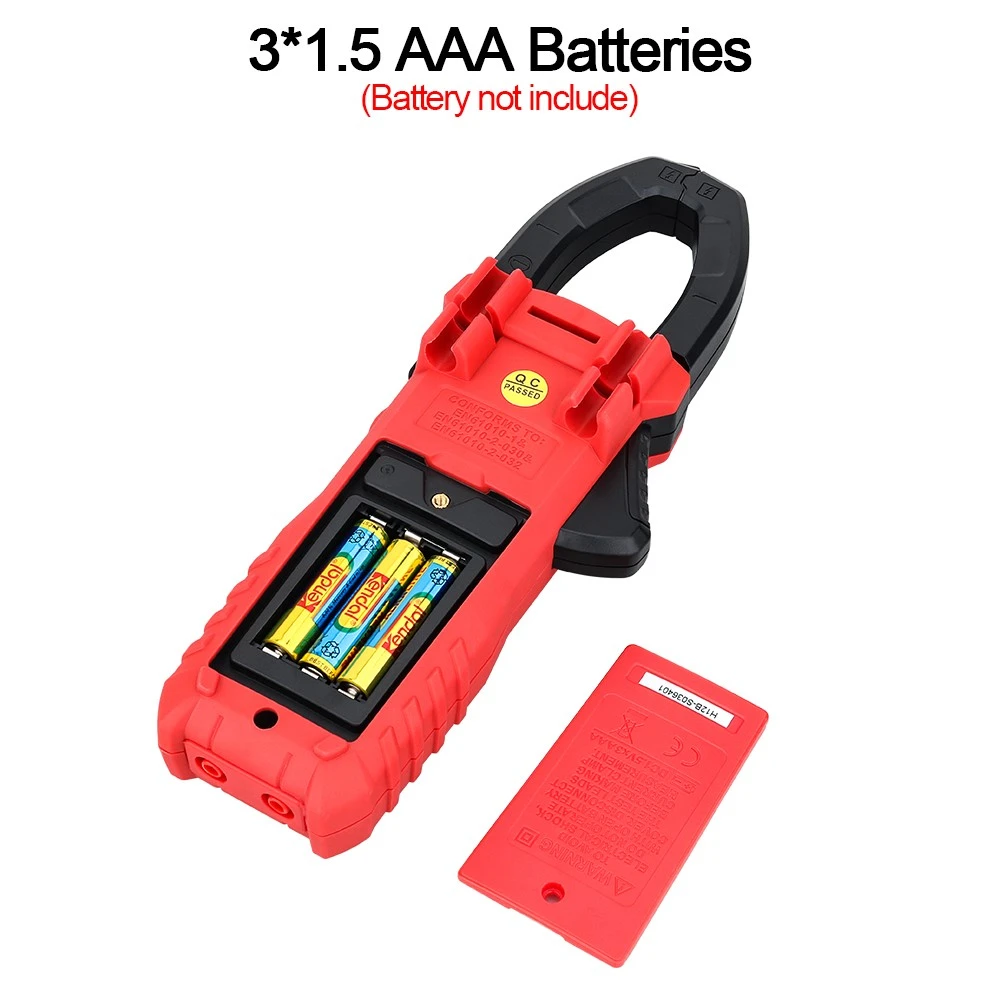

كيفية استخدام مقياس التيار الكهربائي مع مشبك التسرب
يتكون مقياس التسرب الحالي بشكل أساسي من تحويل المعاوقة، وتحويل النطاق، وتحويل التيار المتردد والتيار المستمر، والتضخيم، وجهاز الإشارة وما إلى ذلك. يحتوي بعضها أيضًا على حماية من التيار الزائد، ودائرة إنذار صوتية ومرئية، وجهاز تنظيم جهد الاختبار، وينقسم جهاز الإشارة إلى نوعين تناظري ورقمي. وفقًا لمعيار UL، يتضمن تيار التسرب تيار اقتران سعوي، بما في ذلك التيار الذي يمكن توصيله من الأجهزة المنزلية والذي يمكن لمس جزء من التيار. يتكون تيار التسرب من جزأين، أحدهما من خلال مقاومة العزل لتيار التوصيل I1؛ الجزء الآخر يكون من خلال سعة التوزيع لتيار الإزاحة I2، ومقاومة السعة الأخيرة لـ XC=1/2pfc وتردد مصدر الطاقة يتناسب عكسيا مع تيار سعة التوزيع مع زيادة التردد، وبالتالي فإن تيار التسرب مع يزيد تردد إمدادات الطاقة. على سبيل المثال، مع مصدر طاقة يتم التحكم فيه بالسيليكون، فإن مكونه التوافقي يجعل تيار التسرب يزداد.
إذا كان الاختبار عبارة عن دائرة أو نظام عزل، فإن التيار بالإضافة إلى جميع المواد العازلة والتدفق إلى الأرض (أو الجزء الموصل من الدائرة)، يجب أن يشمل أيضًا الدائرة أو النظام من خلال الجهاز السعوي (يمكن أن تكون السعة الموزعة يمكن اعتباره جهازًا سعويًا) ويتدفق إلى تيار الأرض. ستشكل الأسلاك الأطول قدرة توزيع أكبر، مما يزيد من تيار التسرب، وهو ما يجب ملاحظته بشكل خاص في النظام غير المؤرض.
احتياطات مقياس التيار الكهربائي المشبك للتسرب:
1. مبدأ قياس تيار التسرب ومقاومة العزل هو نفسه في الأساس، وقياس مقاومة العزل هو في الواقع أيضًا تيار تسرب، فقط في شكل مقاومة معبر عنها. ومع ذلك، يتم تطبيق القياس الرسمي لتيار التسرب على جهد التيار المتردد، وبالتالي، يحتوي مكون تيار التسرب على مكون سعوي للتيار.
2. في اختبار تحمل الجهد، من أجل حماية معدات الاختبار ووفقًا للمواصفات الفنية المحددة للاختبار، يلزم أيضًا تحديد الحد الأقصى لكثافة المجال الكهربائي دون تدمير المعدات قيد الاختبار (المواد العازلة) المسموح لها بالتدفق عبر المعدات قيد الاختبار (المواد العازلة) القيمة القصوى للتيار، وعادة ما يُعرف هذا التيار أيضًا باسم تيار التسرب، ولكن الأساسيات تكون فقط في المناسبات المحددة المذكورة أعلاه للاستخدام. يرجى ملاحظة الفرق.
3. تيار التسرب هو في الواقع التيار الذي يتدفق عبر جزء معزول من خط كهربائي أو جهاز كهربائي في حالة عدم وجود أخطاء والفولتية المطبقة. لذلك، فهي من العلامات المهمة لقياس عزل الأجهزة الكهربائية، وتكون المؤشر الرئيسي لأداء المنتج.
4. يتم استخدام جهاز اختبار التسرب الحالي لقياس قوة عمل الأجهزة الكهربائية (أو مصادر الطاقة الأخرى) من خلال مقاومة معلمات العزل أو التوزيع الناتجة عن تيار التسرب لا علاقة لها بعمل مقاومة محاكاة مقاومة المدخلات مقاومة جسم الإنسان.
طريقة تشغيل مقياس التسرب:
1، قم بتوصيل مصدر الطاقة، قم بتشغيل مفتاح الطاقة، وضوء مؤشر الطاقة؛
2، حدد نطاق الطاقة، اضغط على الزر الحالي المطلوب؛
3، حدد قيمة إنذار التسرب الحالي؛
4، حدد وقت الاختبار؛
5، الكائن قيد الاختبار في نهاية القياس، ابدأ تشغيل الجهاز، جهد الاختبار إلى جهد التشغيل المقدر للكائن قيد الاختبار 1.06 مرة (أو 1.1 مرة)، قم بتبديل مفتاح تحويل الطور، على التوالي، اقرأ القراءات الثانوية، حدد قيمة القراءات الكبيرة قيمة التسرب الحالية. عند توصيل مفتاح النقل K وخط الصفر، يتم أخذ عينات من جهاز الاختبار بواسطة الخط المركزي وتيار تسرب القشرة؛ عند توصيل K وخط الطور، يكون الاختبار هو خط الطور وتيار تسرب القشرة بينهما.
6. تجدر الإشارة إلى أن: K وخط الصفر متصلان أو K وخط الطور متصلان، فإن تيار التسرب ليس بالضرورة هو نفسه. وذلك لأن موقع نقاط ضعف العزل في الأجهزة المنزلية عشوائي. لذلك، يجب تحويل اختبار تيار التسرب إلى قطبية K، مع أخذ أكبر هذه القيم كقيمة تيار التسرب للجهاز الكهربائي قيد الاختبار.
