كيفية استخدام مقياس متعدد لاختبار وحدة igbt
1. حكم قطبية
أولاً ، اضبط المقياس المتعدد على كتلة R × 1K. عند القياس بالمقياس المتعدد ، إذا كانت قيمة المقاومة لقطب معين والقطبين الآخرين غير محدودة ، وقيمة مقاومة القطب والقطبين الآخرين لا تزال غير محدودة بعد تغيير خيوط الاختبار ، فيحكم على البوابة من هذا القطب (G). يتم قياس القطبين المتبقيين بمقياس متعدد. إذا كانت المقاومة المقاسة لانهائية ، تكون المقاومة المقاسة أصغر بعد تغيير خيوط الاختبار. في أحد قياسات قيمة المقاومة الصغيرة ، يُحكم على أن الرصاص الأحمر للاختبار متصل بالمجمع (C) ؛ سلك الاختبار الأسود متصل بالباعث (E).
2. الحكم الجيد أو السيئ
قم بتحويل جهاز القياس المتعدد إلى كتلة R × 10K ، وقم بتوصيل سلك الاختبار الأسود بالمجمع (C) الخاص بـ IGBT ، وقم بتوصيل يؤدي الاختبار الأحمر بالباعث (E) الخاص بـ IGBT. في هذا الوقت ، يكون مؤشر المالتيميتر عند الصفر. المس البوابة (G) والمجمع (C) بأصابعك في نفس الوقت ، في هذا الوقت يتم تشغيل IGBT لإجراء ، يتأرجح مؤشر المتر المتعدد إلى اتجاه المقاومة الأصغر ، ويمكن أن يقف ويشير إلى موقف معين. ثم المس البوابة (G) والباعث (E) بأصابعك في نفس الوقت ، في هذا الوقت يتم حظر IGBT ، ويعود مؤشر المتر المتعدد إلى الصفر. في هذا الوقت ، يمكن الحكم على أن IGBT جيد.
3. يمكن استخدام أي مقياس متعدد المؤشرات للكشف عن IGBT
لاحظ أنه عند الحكم على ما إذا كان IGBT جيدًا أم سيئًا ، يجب ضبط جهاز القياس المتعدد على ترس R × 10K. نظرًا لأن الجهد الكهربي للبطارية الداخلية للمقياس المتعدد الموجود أسفل ترس R × 1K منخفض جدًا ، لا يمكن تشغيل IGBT عند اختبار ما إذا كان جيدًا أم سيئًا ، ومن المستحيل الحكم على ما إذا كان IGBT جيدًا أم سيئًا. . يمكن أيضًا استخدام هذه الطريقة لاكتشاف ما إذا كان ترانزستور تأثير مجال الطاقة (P-MOSFET) جيدًا أم سيئًا.
الكشف عن وحدة العاكس IGBT:

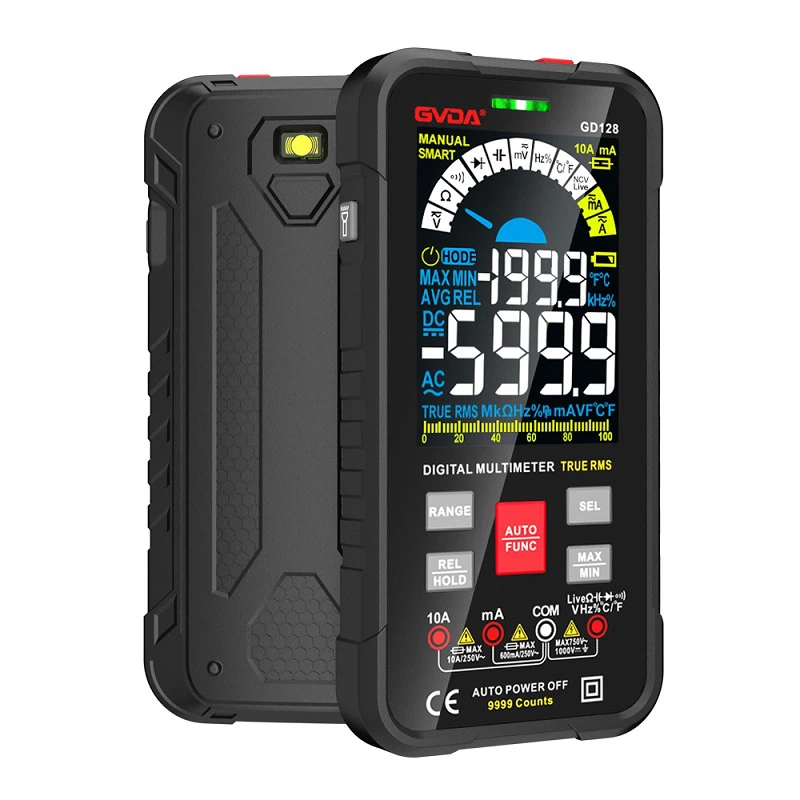

قم بتحويل جهاز القياس الرقمي المتعدد إلى موضع اختبار الصمام الثنائي ، واختبر خصائص الصمام الثنائي الأمامي والخلفي بين وحدة IGBT c1 e1 و c2 e2 وبين البوابة G و e1 و e2 للحكم على ما إذا كانت وحدة IGBT سليمة أم لا.
خذ الوحدة ذات الست مراحل كمثال. قم بإزالة أسلاك مراحل U و V و W على جانب التحميل ، واستخدم معدات اختبار الصمام الثنائي ، وقم بتوصيل الرصاص الأحمر للاختبار P (المجمع c1) ، وقياس U ، V ، W بالتسلسل مع الرصاص الأسود للاختبار ، و سيعرض المتر المتعدد القيمة القصوى ؛ قم بتوصيل سلك الاختبار بـ P ، وقياس U و V و W بمقدمة الاختبار الحمراء ، وسيعرض المقياس المتعدد قيمة تبلغ حوالي 400. ثم قم بتوصيل الرصاص الأحمر للاختبار بـ N (باعث e2) ، وقم بقياس U و V و W باستخدام الرصاص الأسود ، وسيعرض جهاز القياس المتعدد قيمة تبلغ حوالي 400 ؛ قم بتوصيل سلك الاختبار الأسود بـ P ، وقياس U و V و W بمقدمة الاختبار الحمراء ، وسيعرض المتر المتعدد القيمة القصوى. يجب أن تكون الخصائص الأمامية والخلفية لكل مرحلة هي نفسها. إذا كان هناك اختلاف ، فهذا يعني أن أداء وحدة IGBT قد تدهور ويجب استبداله. عندما تتلف وحدة IGBT ، لا يحدث سوى ماس كهربائى.
يقيس الاختباران الأحمر والأسود على التوالي الخصائص الإيجابية والسلبية بين الشبكة G والباعث E ، والقيم التي يقاسها المتر المتعدد هي الحد الأقصى مرتين ، ويمكن الحكم على أن بوابة وحدة IGBT طبيعية. إذا كانت هناك قيمة عددية معروضة ، فإن أداء إلكترود البوابة يتدهور ، ويجب استبدال الوحدة. عندما تكون نتائج الاختبار الإيجابية والسلبية صفرية ، فهذا يعني أن بوابة المرحلة المكتشفة قد تم كسرها واختصار دائرة. عندما تتلف البوابة ، فإن أنبوب منظم الجهد الذي يحمي بوابة لوحة الدائرة سوف ينهار ويتلف.
